AD625SD

产品分类: 仪表放大器
厂牌: ANALOG DEVICES
产品描述: 3.5mA 5V/μs 25MHz 70dB 1 ±18V 50μV 30nA 650KHz CDIP-16 通孔安装 20.32mm*7.37mm*2.41mm
供应商型号: CY-AD625SD
供应商: Avnet
标准整包数: 1

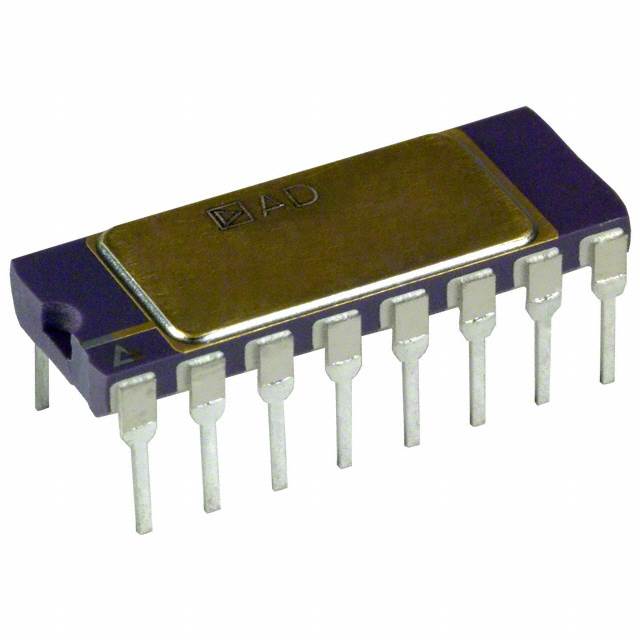

ANALOG DEVICES 仪表放大器 AD625SD

AD625SD概述


    产品简介


    AD625是一款精密仪器放大器,专为满足两个主要应用领域设计:1)需要非标准增益的电路(例如,无法通过设备如AD524和AD624轻松实现的增益);2)需要低成本且精度高的软件可编程增益放大器的电路。该放大器具备多种型号以适应不同的工业温度范围和商业温度范围,旨在提供高性能、高可靠性的解决方案。

    技术参数


    - 增益设置:用户可编程增益为1到10,000。
    - 增益误差:最大0.02%。
    - 增益温度系数:最大5 ppm/℃。
    - 非线性度:最大0.001%。
    - 失调电压:最大25 μV。
    - 噪声:输入端噪声为4 nV/√Hz(1 kHz时)。
    - 增益带宽积:25 MHz。
    - 封装形式:16引脚陶瓷或塑料DIP封装,20引脚LCC封装。
    - 工作环境:工业级(-40°C至+85°C),商业级(0°C至+70°C),扩展级(-55°C至+125°C)。

    产品特点和优势


    - 高精度:可通过三个外部电阻实现高达16位精度的固定增益。
    - 软件可编程:结合CMOS多路复用器和电阻网络,可以配置一个12位的软件可编程增益放大器。
    - 独立输入输出失调校正:有助于提高高精度应用中的性能。
    - 低噪声设计:输入电压噪声仅为4 nV/√Hz(1 kHz时)。
    - 高共模抑制比:不需要匹配反馈电阻即可保持高共模抑制比。

    应用案例和使用建议


    - 工业自动化:在工业自动化系统中,AD625可应用于传感器信号处理,确保高精度的数据采集。
    - 医疗设备:在医疗设备中,AD625可用于生物电信号放大,提高信号处理的准确性和可靠性。
    - 电力系统监测:在电力系统监测中,AD625可用于电压电流信号的高精度检测。
    使用建议:为了充分发挥AD625的优势,在安装过程中应避免高温和高压环境。同时,合理选择外部电阻值,避免影响增益精度和稳定性。

    兼容性和支持


    - 兼容性:AD625与其他设备具有良好的兼容性,可以方便地集成到各种系统中。
    - 技术支持:Analog Devices公司提供全面的技术支持,包括详细的产品手册和技术咨询。

    常见问题与解决方案


    - 问题1:增益不稳定。
    - 解决方案:检查外部电阻的匹配情况,确保电阻阻值的准确性。
    - 问题2:输入信号超出范围。
    - 解决方案:增加外部保护电路,如二极管或齐纳二极管,限制输入电压范围。

    总结和推荐


    AD625以其高精度、低噪声、广泛的增益范围和优秀的温度特性,成为许多高精度应用的理想选择。无论是工业自动化、医疗设备还是电力系统监测,AD625都表现出色。因此,强烈推荐使用AD625作为高性能仪器放大器解决方案。

AD625SD参数

参数
每个通道的输出电流 -
最小工作供电电压 -
最大工作供电电压 ±18V
-3db带宽 650KHz
典型压摆率 5V/μs
典型供电电流 3.5mA
电流 - 输入偏置 30nA
CMRR - 共模抑制比 70dB
Vos - 输入偏置电压 50μV
通道数量 1
典型增益带宽 25MHz
长*宽*高 20.32mm*7.37mm*2.41mm
通用封装 CDIP-16
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

AD625SD厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD625SD数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 仪表放大器 ANALOG DEVICES AD625SD AD625SD数据手册

AD625SD封装设计

查看详情并下载
Symbol
Footprint
3D Model
