ACPL-C784-500E

产品分类: 仪表放大器
厂牌: BROADCOM
产品描述: 11mA 18.6mA 1 5.5V 300μV 100KHz SSO-8 贴片安装,黏合安装
供应商型号: 14M-ACPL-C784-500E
供应商: 云汉优选
标准整包数: 1

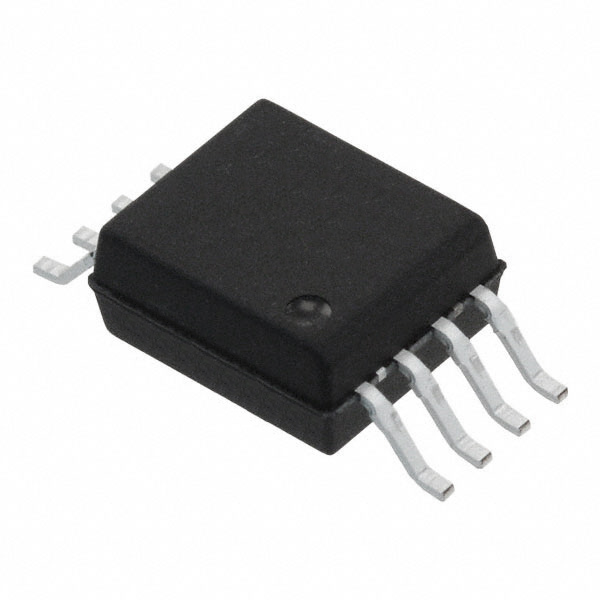

BROADCOM 仪表放大器 ACPL-C784-500E

ACPL-C784-500E概述


    产品简介


    ACPL-C78A、ACPL-C780 和 ACPL-C784 是迷你型隔离放大器,专为电子电机驱动中的电流检测而设计。这些放大器能够提供高度精确的电流监测能力,特别适用于需要高精度、稳定性和线性的模拟信号隔离应用。它们广泛应用于电动机相位电流和铁路电流的检测、逆变器电流检测、直流母线电压检测,以及其他通用的电流传感和监控场合。

    技术参数


    电气特性
    - 共模瞬态抑制率(CMTI):≥15 kV/µs @ VCM = 1 kV
    - 输入失调电压(VOS):典型值 0.3 mV,最大值 2 mV
    - 增益(G1/G3/G5):±1%/±3%/±5%
    - 输出非线性(NL200/NL100):最大值分别为 0.35% 和 0.2%
    - 小信号带宽:-3 dB 频率可达 100 kHz
    - 输入偏置电流:最大值为 -0.5 µA
    - 输出短路电流(|IOSC|):最大值 18.6 mA
    - 电源抑制比(PSR):170 mVrms
    - 输入-输出瞬时耐受电压:5000 Vrms @ t = 1 分钟,RH < 50%
    工作环境
    - 存储温度:-55°C 到 +125°C
    - 工作温度范围:-40°C 到 +85°C
    - 供电电压范围:VDD1 和 VDD2 均为 4.5 V 至 5.5 V
    - 封装类型:拉伸 SO-8 封装

    产品特点和优势


    1. 高共模抑制率:具备 15 kV/µs 的共模瞬态抑制率,适合在严苛噪声环境中使用。
    2. 紧凑封装:采用拉伸 SO-8 封装,尺寸小巧,适合自动化插入安装。
    3. 高精度:在特定条件下,增益误差可以控制在±1%以内。
    4. 低噪声:输出噪声仅为 31.5 mVrms,有助于提高信号处理的精度。
    5. 全球安全认证:通过了多项国际安全标准,如 UL 1577、CSA 和 IEC/EN/DIN EN 60747-5-5。

    应用案例和使用建议


    ACPL-C78A/C780/C784 系列放大器被广泛应用于电机驱动和逆变器控制系统中。例如,在电机相位电流检测中,可以通过连接外部电阻和传感器,利用该系列放大器进行精确测量。在实际应用中,用户需要注意的是:
    - 在安装过程中需要采取静电防护措施,避免静电损坏组件。
    - 需要外部电容(0.1 μF)连接在第 1 和第 4 引脚之间,以及第 5 和第 8 引脚之间,以实现良好的滤波效果。

    兼容性和支持


    - 兼容性:这些放大器兼容多种逆变器和电机控制系统,适用于不同类型的电流检测需求。
    - 支持和维护:Avago Technologies 提供详细的技术文档和支持服务,用户可以联系销售代表或授权分销商获取更多信息。

    常见问题与解决方案


    1. Q:在多大程度上增益会受到温度影响?
    - A: 增益随温度变化的绝对值仅为 0.00025 V/V/°C,这表明温度对增益的影响非常小。
    2. Q:如何保证输入偏置电流的稳定性?
    - A: 输入偏置电流随温度变化的绝对值为 0.45 nA/°C,非常低,可以忽略不计。
    3. Q:输入信号超过多少会导致输出限幅?
    - A: 输入信号超过 308 mV 后,输出将开始限幅。

    总结和推荐


    ACPL-C78A/C780/C784 系列隔离放大器在电机驱动和逆变器控制领域表现出色,其高精度、低噪声、高可靠性等特点使其成为相关应用的理想选择。特别是对于需要高精度电流检测的应用场合,这些产品能够提供出色的性能。因此,我们强烈推荐在需要高精度、稳定性和高可靠性电流检测的应用中使用这些产品。

ACPL-C784-500E参数

参数
典型供电电流 11mA
电流 - 输入偏置 -
每个通道的输出电流 18.6mA
通道数量 1
最大工作供电电压 5.5V
典型增益带宽 -
CMRR - 共模抑制比 -
Vos - 输入偏置电压 300μV
-3db带宽 100KHz
典型压摆率 -
最小工作供电电压 -
通用封装 SSO-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ACPL-C784-500E厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

ACPL-C784-500E数据手册

厂牌 PDF简要描述 下载
BROADCOM 仪表放大器 BROADCOM ACPL-C784-500E ACPL-C784-500E数据手册

ACPL-C784-500E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.5158
10+ ¥ 13.0082
30+ ¥ 11.4218
100+ ¥ 11.1046
300+ ¥ 10.6794
1000+ ¥ 10.3684
库存: 224
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 14.51
