VMMK-3803-TR1G

厂牌: BROADCOM
产品描述: 3V 3GHz 5V 11GHz 0402 贴片安装
供应商型号: 516-3083-2-ND
供应商: Digi-Key
标准整包数: 1

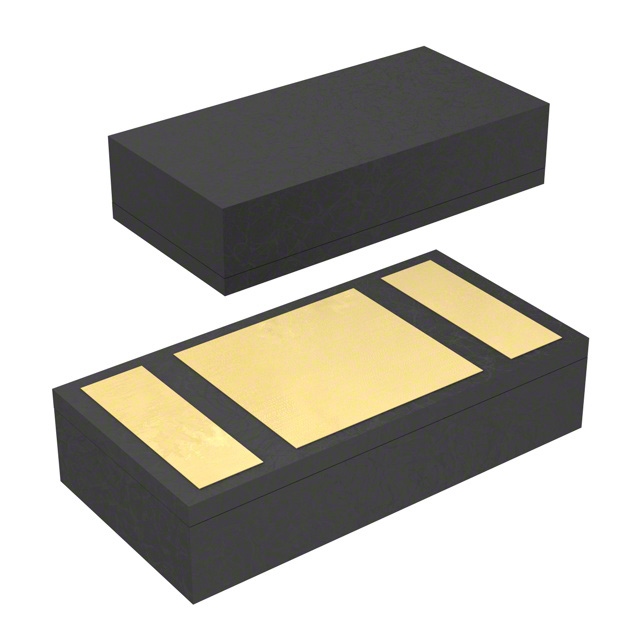

BROADCOM 其它RF IC和模块​​​​​​ VMMK-3803-TR1G

VMMK-3803-TR1G概述


    产品简介


    VMMK-3803 是一款超宽带低噪声放大器
    VMMK-3803是一款小尺寸、易于使用的宽带低噪声放大器,工作频率范围为3到11 GHz,典型噪声系数为1.5 dB。这款放大器采用Avago Technologies行业领先的亚毫米级芯片级封装(GaAsCap晶圆级无引脚封装),封装尺寸仅为1 mm x 0.5 mm x 0.25 mm,厚度超薄,且可以使用标准的0402贴片装配设备进行处理和安装。VMMK-3803提供20 dB的增益,并具有良好的线性度(0.9 dBm的典型IIP3)及输入输出回波损耗。它可以在3至5 V的电源电压下工作,采用Avago Technologies独特的0.25 μm E模式PHEMT技术制造,无需负栅偏压。

    技术参数


    以下是VMMK-3803的主要技术参数:
    | 参数 | 规格 | 单位 |
    | : | : | : |
    | 工作频率 | 3至11 GHz | GHz |
    | 电源电压 | 3至5 V | V |
    | 典型增益 | 20 dB | dB |
    | 输入输出回波损耗 | 输入: 15 dB, 输出: 9 dB | dB |
    | 噪声系数 | 1.5 dB | dB |
    | IIP3(三阶交调截点) | 0.9 dBm | dBm |
    | 输出功率压缩点(1 dB压缩点) | 7 dBm | dBm |
    | 静态电流 | 14至26 mA | mA |

    产品特点和优势


    VMMK-3803的主要特点和优势包括:
    1. 超薄封装:其体积小巧,厚度仅为0.25 mm,适合空间有限的应用场合。
    2. 宽频段工作能力:适用于从3 GHz到11 GHz的宽泛频率范围,满足多种应用需求。
    3. 自偏置设计:仅需正电源供电即可正常工作,操作简便。
    4. 优良的线性度和噪声性能:低噪声系数(1.5 dB)和高增益(20 dB)保证了出色的信号处理能力。
    5. 易用性:封装设计允许使用标准贴片设备进行组装,降低了生产难度。

    应用案例和使用建议


    VMMK-3803主要应用于以下几个领域:
    1. 3.1-10.6 GHz UWB LNA
    2. 3.5 GHz 和 5-6 GHz WLAN 和 WiMax
    3. 10.5 GHz PMP
    4. 802.16 & 802.20 BWA系统
    5. 雷达和ECM系统
    6. 通用IF放大器
    使用建议:
    为了确保最佳性能,建议根据具体应用场景选择合适的频率范围,并确保电源电压在3至5 V之间。此外,在电路设计中要注意适当的阻抗匹配,以充分利用该放大器的性能。例如,在设计高频电路时,可以考虑使用高性能的陶瓷电容来进一步提高阻抗匹配效果。

    兼容性和支持


    VMMK-3803具有良好的兼容性,可以轻松集成到现有的电子系统中。对于技术支持,Avago Technologies提供了详尽的技术文档和参考设计,帮助客户更好地理解和应用该产品。同时,他们还提供了多种形式的支持,包括用户手册、应用笔记和技术咨询服务。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 如何避免静电放电损坏?
    - 在运输过程中使用静电放电(ESD)保护容器,个人处理时佩戴防静电手环。
    2. 如何正确接地?
    - 确保电路板上良好接地,防止外部干扰影响信号质量。
    3. 如何调节频率响应?
    - 根据实际应用场景调整阻抗匹配电路,以获得最佳性能。

    总结和推荐


    综合评价:
    VMMK-3803凭借其出色的噪声系数、增益及宽频率范围等特点,成为一款优秀的超宽带低噪声放大器。它的小巧尺寸和简便操作使其非常适合空间受限且对噪声敏感的应用环境,如无线通信、雷达及测试设备等领域。
    推荐使用:
    考虑到其卓越的性能表现和广泛的应用范围,我们强烈推荐VMMK-3803作为需要高性能低噪声放大的电子系统之选。无论是初学者还是资深工程师,都能从这款产品的易用性和可靠性中获益。

VMMK-3803-TR1G参数

参数
最小工作频率 3GHz
最大工作供电电压 5V
最小工作供电电压 3V
支持协议 -
最大工作频率 11GHz
通用封装 0402
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

VMMK-3803-TR1G厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

VMMK-3803-TR1G数据手册

厂牌 PDF简要描述 下载
BROADCOM 其它RF IC和模块​​​​​​ BROADCOM VMMK-3803-TR1G VMMK-3803-TR1G数据手册

VMMK-3803-TR1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
