5.0SMDJ24CA

产品分类: TVS二极管/ESD抑制器
厂牌: BOURNS
产品描述: 24V 双向 5KW 129A 38.9V 26.7V SMC(DO-214AB) 贴片安装
供应商型号: 5.0SMDJ24CA
供应商: Avnet
标准整包数: 3000

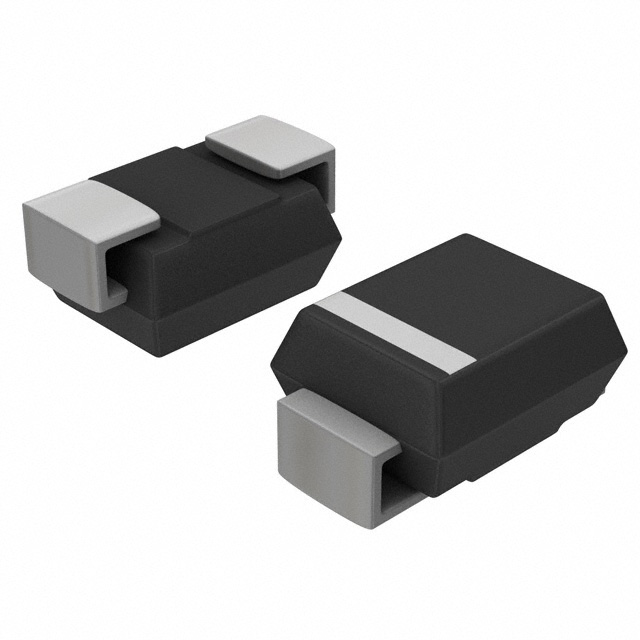

BOURNS TVS二极管/ESD抑制器 5.0SMDJ24CA

5.0SMDJ24CA概述

    5.0SMDJ Transient Voltage Suppressor Diode 系列产品技术手册

    产品简介


    5.0SMDJ 系列瞬态电压抑制二极管是一种表面贴装型(SMC封装)电子元器件,广泛应用于通信、计算机和视频设备等领域。该系列二极管具有高可靠性、低泄漏电流和快速响应的特点,用于保护电路免受过电压冲击和静电放电(ESD)的影响。其主要功能是为电路提供瞬间的高能脉冲保护,同时保持较低的正向导通电压。

    技术参数


    以下是5.0SMDJ系列瞬态电压抑制二极管的主要技术参数和性能指标:
    | 参数 | 符号 | 单位 | 最小值 | 最大值 | 备注 |
    |
    | 工作峰值反向电压 | VRWM | V | 5 | 170
    | 反向耐压 6.4 | 209
    | 最大瞬态脉冲功率 | PPK | W | 5000
    | 峰值正向浪涌电流 | IFSM | A | 300
    | 稳态功率耗散 | PM(AV) | W | 6.5 Ta=50°C时 |
    | 最大瞬态正向电压 | VF | V | 5 IPP=100A时 |
    | 工作温度范围 | TJ | °C | -55 | +150
    | 存储温度范围 | TSTG | °C | -55 | +150
    这些参数表明,5.0SMDJ系列瞬态电压抑制二极管适用于多种恶劣环境条件下的应用。

    产品特点和优势


    1. 符合RoHS标准:环保无卤素,适合现代电子产品的需求。
    2. 高可靠性:通过高达5000瓦的峰值脉冲功率,有效吸收瞬间高能脉冲。
    3. 低泄漏电流:在工作电压下,泄漏电流非常低,不影响正常工作。
    4. 快速响应时间:响应时间小于1.0微秒,确保对瞬间电压变化的即时响应。
    5. 高散热能力:封装设计允许高效散热,提升长期稳定性。

    应用案例和使用建议


    5.0SMDJ瞬态电压抑制二极管可以广泛应用于以下场景:
    - 通信设备(如手机、路由器)
    - 计算机系统(如服务器、工作站)
    - 视频设备(如电视、监视器)
    使用建议:
    - 在选择合适型号时,需根据具体应用中的峰值电压选择合适的VRWM。
    - 安装时确保焊接质量和良好的散热设计,以防止因过热导致的失效。
    - 结合其他保护电路,如TVS二极管阵列,以提高整体保护效果。

    兼容性和支持


    - 5.0SMDJ系列瞬态电压抑制二极管采用DO-214AB封装,与市场上主流的表面贴装设备兼容。
    - Bourns公司提供详尽的技术文档和支持,包括在线资源、电话和技术邮件支持。此外,客户可以联系当地区域销售代表获取更多帮助。

    常见问题与解决方案


    1. 安装时焊点虚焊:检查焊接质量和焊盘清洁度,重新焊接以确保牢固连接。
    2. 工作温度过高:增加散热措施,如加装散热片或调整布局。
    3. 电流过高导致损坏:检查外部电路并限制输入电流,避免超过最大额定值。

    总结和推荐


    综上所述,5.0SMDJ系列瞬态电压抑制二极管凭借其出色的性能、环保特性和广泛应用领域,成为一款极具竞争力的产品。无论是通信、计算还是视频设备,都能提供可靠的保护。强烈推荐使用该系列产品,特别是在需要瞬态电压保护的关键应用场景中。

5.0SMDJ24CA参数

参数
峰值脉冲功率 5KW
极性 双向
工作电压 24V
箝位电压 38.9V
击穿电压 26.7V
峰值脉冲电流 129A
7.11mm(Max)
DO-214AB,SMC
2.62mm(Max)
通用封装 SMC(DO-214AB)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

5.0SMDJ24CA厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

5.0SMDJ24CA数据手册
