5.0SMDJ28CA

产品分类: TVS二极管/ESD抑制器
厂牌: BOURNS
产品描述: 28V 双向 5KW 112.3A 45.4V 31.3V SMC(DO-214AB) 贴片安装
供应商型号: 5.0SMDJ28CA
供应商: Avnet
标准整包数: 3000

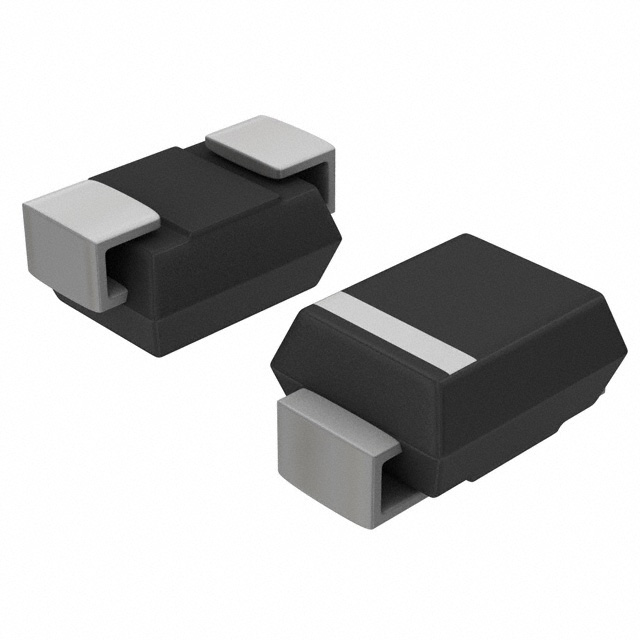

BOURNS TVS二极管/ESD抑制器 5.0SMDJ28CA

5.0SMDJ28CA概述

    5.0SMDJ Transient Voltage Suppressor Diode 系列产品技术手册

    产品简介


    5.0SMDJ系列瞬态电压抑制二极管(Transient Voltage Suppressor Diode)是一种专为电路保护设计的产品。它采用表面贴装SMC封装,适用于通讯、计算和视频设备等便携式电子产品中的瞬态电压保护。本系列产品的特点是具有从5V到170V的工作峰值反向电压,适用于各种不同需求的应用场景。

    技术参数


    | 参数 | 符号 | 值 | 单位 |

    | 最小脉冲峰值功率耗散(Tp = 1ms) | PPK | 5000 | 瓦 |
    | 峰值前向浪涌电流 | IFSM | 300 | 安培 |
    | 额定负载上叠加8.3毫秒单半正弦波 | - | - | - |
    | 额定温度下的稳态功率耗散 | PM(AV) | 6.5 | 瓦 |
    | 最大瞬时前向电压(IPP = 100A) | VF | 5 | 伏 |
    | 工作温度范围 | TJ | -55至+150 | 摄氏度 |
    | 存储温度范围 | TSTG | -55至+150 | 摄氏度 |
    此外,这些二极管具有低温度系数,典型值为:
    \[ \Delta V{BR} = 0.1\% \times V{BR} @ 25^\circ C \times \Delta T \]

    产品特点和优势


    - RoHS合规且无卤素:符合RoHS指令2015/863,保障环保和健康标准。
    - 紧凑的SMC封装:节省空间,易于集成到各种电路板中。
    - 高浪涌吸收能力:最大脉冲峰值功率达5000瓦,具备出色的抗浪涌冲击能力。
    - 良好的热稳定性和温度特性:能够在宽泛的温度范围内稳定工作。
    - 响应速度快:典型响应时间小于1.0ps,能够迅速应对瞬态电压变化。

    应用案例和使用建议


    5.0SMDJ系列产品广泛应用于便携式通信设备、计算设备和视频设备中,用于防止雷击和静电放电(ESD)引起的瞬态电压损伤。例如,在移动电话或平板电脑中,5.0SMDJ系列可以保护内部电路免受外部电磁干扰的影响。
    使用建议:
    - 在选择具体型号时,根据实际工作电压来挑选合适的工作峰值反向电压(VRWM),以确保二极管能够在预期的环境中可靠工作。
    - 注意散热设计,特别是在高电流环境下,以避免过热导致的性能下降。

    兼容性和支持


    5.0SMDJ系列二极管适用于多种标准封装的电路板,可轻松与其他元器件集成。厂商提供全面的技术支持和服务,帮助客户解决使用过程中的任何问题。

    常见问题与解决方案


    - 问题:瞬态电压抑制二极管在高温下表现不稳定。
    解决方案:确保二极管的安装位置具有良好的散热设计,必要时可增加散热片或改进散热路径。
    - 问题:瞬态电压抑制二极管无法承受高电流。
    解决方案:选择具有更高额定电流的型号,或者考虑使用并联方式分散电流。

    总结和推荐


    综上所述,5.0SMDJ系列瞬态电压抑制二极管以其紧凑的封装、高效的性能和广泛的适用范围,成为便携式电子设备电路保护的理想选择。无论是通讯、计算还是视频设备,都能从中受益。强烈推荐使用此系列产品以增强设备的瞬态电压防护能力。

5.0SMDJ28CA参数

参数
击穿电压 31.3V
峰值脉冲电流 112.3A
峰值脉冲功率 5KW
极性 双向
工作电压 28V
箝位电压 45.4V
7.11mm(Max)
DO-214AB,SMC
2.42mm(Max)
通用封装 SMC(DO-214AB)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

5.0SMDJ28CA厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

5.0SMDJ28CA数据手册

厂牌 PDF简要描述 下载
BOURNS TVS二极管/ESD抑制器 BOURNS 5.0SMDJ28CA 5.0SMDJ28CA数据手册

5.0SMDJ28CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.5469 ¥ 4.7415
库存: 3000
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 14224.5
直接购买
