CDNBS08-T58CC

产品分类: TVS二极管/ESD抑制器
厂牌: BOURNS
产品描述: 58V 单向 2.7KW 24A 100V 64.4V SOIC-8 贴片安装 3.9mm(宽度)
供应商型号: 2535731
供应商: 海外现货
标准整包数: 1

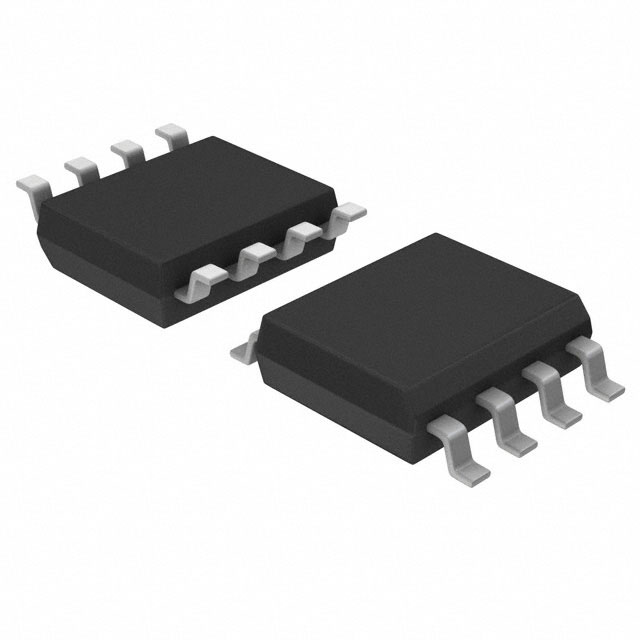

BOURNS TVS二极管/ESD抑制器 CDNBS08-T58CC

CDNBS08-T58CC概述


    产品简介


    CDNBS08-T58CC 共阴极瞬态电压抑制二极管
    CDNBS08-T58CC 是一款设计用于保护以太网供电(Power over Ethernet,PoE)系统中的电源部分的瞬态电压抑制二极管(Transient Voltage Suppressor,TVS)。该产品采用八引脚窄体小型封装(SOIC),具有表面贴装功能,便于使用标准拾放设备进行处理。

    技术参数


    - 保护线路数: 四条
    - 保护方向: 单向
    - 峰值浪涌电流: 24 A
    - RoHS 符合性: 符合
    电气特性
    - 击穿电压 (VBR): 64.4 V 至 71.2 V(IBR = 1 mA)
    - 漏电电流 (IR): 在 TA = 25 °C 时为 200 nA;在 TA = 85 °C 时为 1 μA
    - 钳位电压 (VC): IPP = 24 A(8/20 μs)时为 100 V
    - 正向电压 (VF): IF = 1 A 时为 1 V
    - 最大额定值
    - 峰值脉冲电流 (8/20 μs): 24 A
    - 峰值脉冲功率 (8/20 μs): 2700 W
    - 工作峰值反向电压 (VWM): 58 V
    - 静电放电 (IEC 61000-4-2): 30 kV
    - 结温 (TJ): -55 °C 至 +150 °C
    - 存储温度 (TSTG): -65 °C 至 +150 °C

    产品特点和优势


    - 多线路保护: 保护四条线路,适用于需要多重保护的应用场景。
    - 高可靠性: 峰值浪涌电流高达 24 A,适用于严苛环境下的浪涌保护。
    - 易用性: 采用表面贴装技术,易于处理和集成。
    - 环境友好: RoHS 合规,无铅封装。

    应用案例和使用建议


    应用案例
    - PoE 系统保护: CDNBS08-T58CC 可以保护 PoE 系统中的电源部分,提高系统的稳定性和可靠性。
    - 直流电源供应保护: 适用于各种直流电源供应系统的过压和浪涌保护。
    使用建议
    - 正确安装: 由于是表面贴装器件,建议使用自动化装配设备进行安装,确保位置准确。
    - 合理布局: 在 PCB 布局中,保持合理的引脚间距,避免信号干扰。

    兼容性和支持


    - 兼容性: CDNBS08-T58CC 可与标准的 SOIC 封装引脚布局兼容,便于与其他电路板上的组件协同工作。
    - 支持和维护: Bourns 公司提供了详细的技术支持文档和售后服务,帮助客户解决实际应用中的问题。

    常见问题与解决方案


    1. 问: CDNBS08-T58CC 的峰值浪涌电流是多少?
    - 答: CDNBS08-T58CC 的峰值浪涌电流为 24 A(8/20 μs 波形)。
    2. 问: CDNBS08-T58CC 是否支持 RoHS?
    - 答: CDNBS08-T58CC 符合 RoHS 指令要求。
    3. 问: CDNBS08-T58CC 是否适用于 PoE 应用?
    - 答: CDNBS08-T58CC 设计用于 PoE 系统的保护,可有效防止过压和浪涌对设备的影响。

    总结和推荐


    综合评估
    CDNBS08-T58CC 是一款高性能的瞬态电压抑制二极管,具备高浪涌电流吸收能力和低漏电电流,适用于多种电源保护应用。其表面贴装技术和 RoHS 合规性使其成为现代电子系统中不可或缺的一部分。尽管价格相对较高,但由于其出色的性能和稳定性,我们强烈推荐使用此产品。

CDNBS08-T58CC参数

参数
击穿电压 64.4V
峰值脉冲电流 24A
峰值脉冲功率 2.7KW
极性 单向
工作电压 58V
箝位电压 100V
长*宽*高 3.9mm(宽度)
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CDNBS08-T58CC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CDNBS08-T58CC数据手册

厂牌 PDF简要描述 下载
BOURNS TVS二极管/ESD抑制器 BOURNS CDNBS08-T58CC CDNBS08-T58CC数据手册

CDNBS08-T58CC封装设计

查看详情并下载
Symbol
Footprint
3D Model
