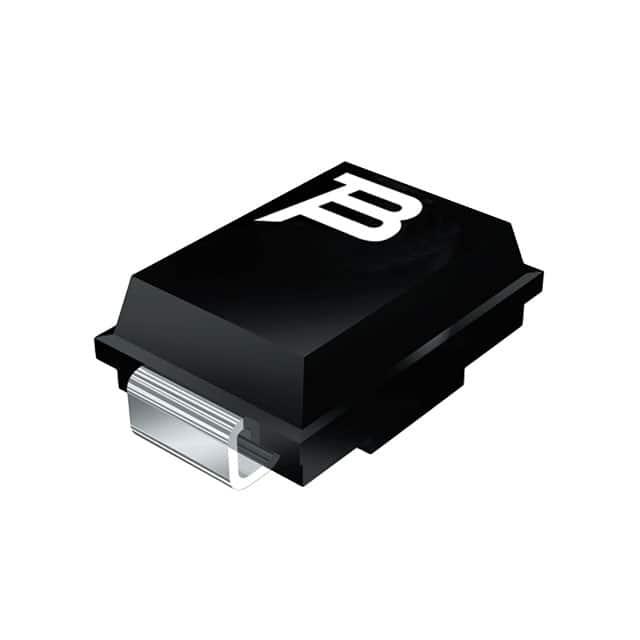

ACTP250J1BJR-S

产品分类: TVS二极管/ESD抑制器
厂牌: BOURNS
产品描述: 1KA 250V SMB(DO-214AA) 贴片安装 4.57mm(长度)*2.23mm(高度)
供应商型号: 2535737
供应商: 海外现货
标准整包数: 1

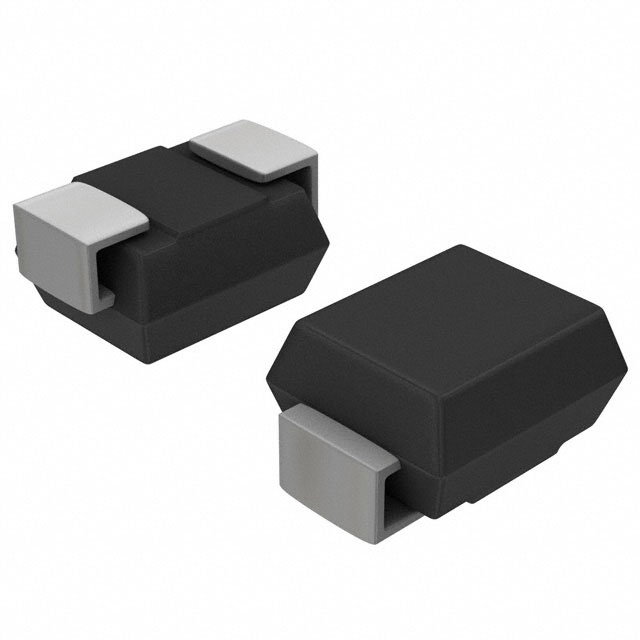

BOURNS TVS二极管/ESD抑制器 ACTP250J1BJR-S

ACTP250J1BJR-S概述

    ACTP250J1BJ AC Transient Protector

    产品简介


    ACTP250J1BJ 是一款双向过电压保护晶闸管(Overvoltage Protectors),由 Bourns 公司生产。这种设备专为在交流电源输入线遭受过电压时提供保护而设计,特别是在面对雷击等高能瞬态事件时,能有效保护电源免受损坏。它通常与金属氧化物压敏电阻(Metal Oxide Varistor, MOV)串联使用,以提高整体系统的过电压耐受能力。ACTP250J1BJ 主要应用于开关电源(Switch Mode Power Supply, SMPS)、通信设备及其他需要高压瞬态保护的应用领域。

    技术参数


    - 基本规格:
    - 离态峰值额定电压(VDRM):±190 V
    - 初始上升率(diT/dt):最大值 800 A/µs
    - 结温范围(TJ):-40°C 至 +150°C
    - 储存温度范围(Tstg):-65°C 至 +150°C
    - 电气特性:
    - 非重复峰值导通脉冲电流(IPP):1000 A(8/20 微秒组合波)
    - 重复峰值离态电流(IDRM):±5 µA(25°C),±10 µA(85°C)
    - 热特性:
    - 结到自由空气的热阻(RθJA):90 °C/W

    产品特点和优势


    1. 离子注入的击穿区域:ACTP250J1BJ 的击穿区域经过离子注入处理,确保了电压的精确性和稳定性。
    2. 低浪涌电压过冲:即使在雷击等瞬态情况下,ACTP250J1BJ 也能保持较低的过冲电压,从而减少对后端电路的影响。
    3. 宽泛的工作温度范围:适用于极端温度环境,确保系统在各种条件下都能稳定工作。
    4. 与 Bourns UL 认证兼容:通过 UL 认证,证明其符合安全标准。

    应用案例和使用建议


    在典型的开关电源系统中,ACTP250J1BJ 可以有效防止因电网波动(如雷击、电压骤升)导致的 MOV 损坏。例如,在一个最大输入电压为 260 Vrms 的开关电源中,可以将 ACTP250J1BJ 与 275 Vrms 的 MOV 串联使用,这样即使在 400 Vrms(即 566 Vpeak)的电压波动下,系统也不会损坏。
    使用建议:
    - 在设计电路时,应仔细计算系统可能遇到的最大瞬态电压,并选择合适的 ACTP250J1BJ 与 MOV 组合,以确保最佳的保护效果。
    - 确保所有组件的安装稳固,避免因接触不良导致保护失效。

    兼容性和支持


    - 兼容性:ACTP250J1BJ 与大多数标准的电源和通信设备兼容,适用于广泛的工业应用。
    - 支持:Bourns 公司提供了详尽的技术文档和客户支持服务。用户可通过电话或电子邮件获取帮助。

    常见问题与解决方案


    1. 问题:系统在遇到高能瞬态时仍受到损坏
    - 解决方案:检查是否正确安装了 ACTP250J1BJ 和 MOV,确认二者间的连接无误。若问题依旧,考虑增加冗余保护措施。

    2. 问题:系统工作温度超出正常范围
    - 解决方案:确保散热设计合理,如果温度过高,可使用外部冷却装置辅助降温。

    总结和推荐


    综上所述,ACTP250J1BJ 是一款高效可靠的过电压保护设备,具有良好的电气特性和广泛的温度适应性。它的主要优点在于能够显著提升系统在瞬态过电压条件下的生存能力。强烈推荐在各类需要高压瞬态保护的应用中使用 ACTP250J1BJ。此外,Bourns 提供了充分的技术支持,使其成为市场上极具竞争力的产品之一。

ACTP250J1BJR-S参数

参数
击穿电压 250V
峰值脉冲电流 1KA
峰值脉冲功率 -
极性 -
工作电压 -
箝位电压 -
长*宽*高 4.57mm(长度)*2.23mm(高度)
通用封装 SMB(DO-214AA)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ACTP250J1BJR-S厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

ACTP250J1BJR-S数据手册

厂牌 PDF简要描述 下载
BOURNS TVS二极管/ESD抑制器 BOURNS ACTP250J1BJR-S ACTP250J1BJR-S数据手册

ACTP250J1BJR-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
