5.0SMDJ18A-Q

产品分类: TVS二极管/ESD抑制器
厂牌: BOURNS
产品描述: 18V 单向 5KW 172A 29.2V 20V SMC(DO-214AB) 贴片安装
供应商型号: 118-5.0SMDJ18A-QTR-ND
供应商: Digi-Key
标准整包数: 3000

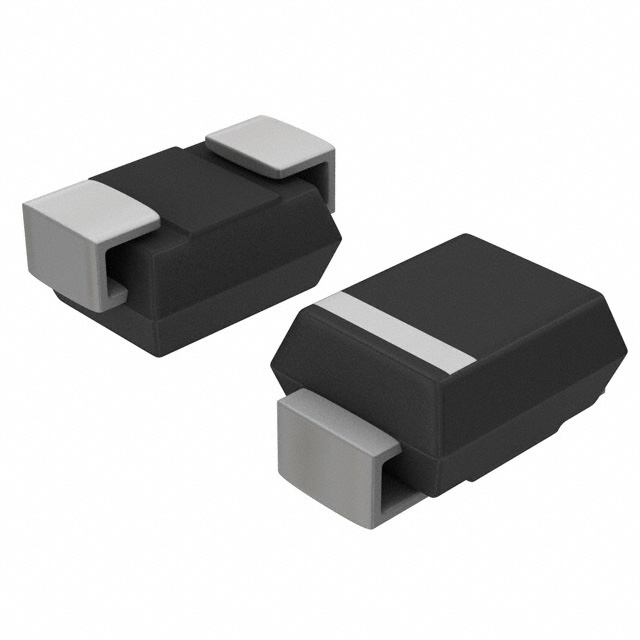

BOURNS TVS二极管/ESD抑制器 5.0SMDJ18A-Q

5.0SMDJ18A-Q概述

    5.0SMDJ-Q Transient Voltage Suppressor Diode 系列

    产品简介


    5.0SMDJ-Q系列瞬态电压抑制二极管是一种紧凑型表面贴装(SMC/DO-214AB)封装的半导体器件。它被广泛用于各种电力总线和I/O接口的过压瞬态保护,适用于电信、计算机、工业及消费电子产品等领域。该系列产品具备良好的峰值脉冲功率承受能力,能够在严苛的工作环境中保持稳定的性能。

    技术参数


    - 最小峰值脉冲功率耗散:5000瓦(tp = 1 ms)
    - 峰值正向浪涌电流:300安培(8.3毫秒单半正弦波)
    - 稳态功率耗散(TL = 50°C):6.5瓦
    - 最大瞬时正向电压(IPP = 100A):5伏
    - 工作温度范围:-55°C 至 +150°C
    - 存储温度范围:-55°C 至 +150°C

    产品特点和优势


    - 符合RoHS指令、无卤素标准,环保友好。
    - AEC-Q101认证,适用于汽车及其他要求严格的电子限位器应用。
    - 高达5000瓦的峰值脉冲功率耗散能力,确保在极端条件下也能可靠保护电路。
    - 通过UL认可,品质有保障。

    应用案例和使用建议


    该系列产品广泛应用于电信、计算机、工业及消费电子产品。例如,在电源总线和I/O接口的保护方面,5.0SMDJ-Q系列能有效防止过电压瞬态带来的损害。
    - 使用建议:在设计应用时,应根据具体的工作电压和电流选择合适型号的5.0SMDJ-Q系列瞬态电压抑制二极管。考虑到长期可靠性,建议在环境温度较高的情况下使用散热片,以保证设备的稳定运行。

    兼容性和支持


    - 与多种标准封装兼容,便于集成到现有系统中。
    - 厂商提供详细的技术支持和维护服务,帮助用户解决应用中的问题。

    常见问题与解决方案


    - 问题:产品在高负载下发热严重。
    - 解决方案:增加散热措施,如使用散热片或改善通风条件,以降低器件温度。

    - 问题:产品在特定应用中表现不佳。
    - 解决方案:核实实际工作条件,并参考技术手册中的脉冲曲线图和耐热曲线,进行适当调整。

    总结和推荐


    5.0SMDJ-Q系列瞬态电压抑制二极管具有卓越的防护能力和广泛的适用范围,特别适合需要严格保护的场合。经过详细的测试和验证,我们认为该系列产品在性能、可靠性和环保性方面都表现出色,强烈推荐使用。无论是在开发新产品还是升级现有设备,5.0SMDJ-Q系列都是一个理想的选择。

5.0SMDJ18A-Q参数

参数
极性 单向
工作电压 18V
箝位电压 29.2V
击穿电压 20V
峰值脉冲电流 172A
峰值脉冲功率 5KW
DO-214AB,SMC
通用封装 SMC(DO-214AB)
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

5.0SMDJ18A-Q厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

5.0SMDJ18A-Q数据手册

厂牌 PDF简要描述 下载
BOURNS TVS二极管/ESD抑制器 BOURNS 5.0SMDJ18A-Q 5.0SMDJ18A-Q数据手册

5.0SMDJ18A-Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
