7914J-1-000

产品分类: 轻触开关
厂牌: BOURNS
产品描述: Bourns 轻触开关, 焊片接端, 表面, 单刀单掷
供应商型号: UA-7914J-1-000
供应商: 海外现货
标准整包数: 1

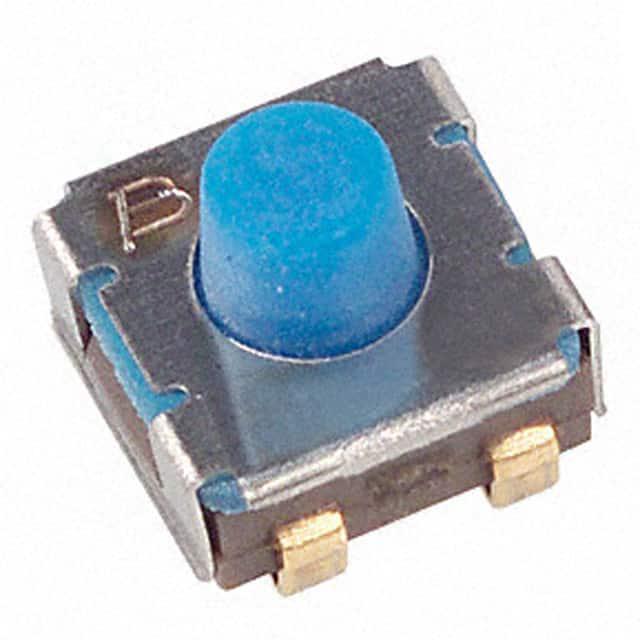

BOURNS 轻触开关 7914J-1-000

7914J-1-000概述

    7914 4 mm SMD & Through-hole Sealed Key Switch 技术手册

    1. 产品简介


    7914 4 mm SMD & Through-hole Sealed Key Switch 是一款适用于表面贴装(SMD)和通孔(Through-hole)安装的密封按键开关。此产品广泛应用于各种电路设计中,尤其适合需要高可靠性和长寿命的应用场景。例如,它可以用于工业控制设备、汽车电子、家电控制系统等领域。

    2. 技术参数


    | 参数 | 值 | 备注 |
    |
    | 最大电流 | 100 mA | - |
    | 最大电压 | 16 V | - |
    | 接触电阻 | ≤ 100 毫欧姆 | - |
    | 绝缘电阻 | ≥ 100 兆欧姆 | - |
    | 介质强度 | 250 VAC | - |
    | 工作温度范围 | -55°C 至 +125°C | - |
    | 存储温度范围 | -55°C 至 +125°C | - |
    | 振动 | 20 G | - |
    | 冲击 | 100 G | - |
    | 操作力 | 300 ± 100 克 | - |
    | 推力强度(S 型) | ≥ 0.9 千克 | - |
    | 寿命 | 500,000 次操作 | - |

    3. 产品特点和优势


    - 兼容性:与大多数表面贴装焊接工艺兼容,也与流行的真空拾放设备兼容。
    - 多样性配置:提供 J-hook、gull-wing 和 pinned 配置选项。
    - 密封性:防潮设计,符合 IP 67 标准。
    - 可靠性:符合 EIA/EIAJ/IPC/VRCI SMD 标准外形尺寸要求。
    - 环保:RoHS 合规。
    - 耐用性:可在极端环境下工作,如高振动和冲击环境中。

    4. 应用案例和使用建议


    该按键开关适用于需要高可靠性和长期稳定性的场合,例如工业控制系统中的紧急停止按钮、汽车电子中的控制面板以及智能家居中的遥控装置。
    使用建议:
    - 在安装时,确保选择合适的 PCB 布局以适应不同的应用场景。
    - 考虑到环境条件,尤其是在潮湿或多尘环境中,应选择具有更高防护等级的型号。
    - 定期检查接触点的清洁度,以保持最佳性能。

    5. 兼容性和支持


    该产品与多种标准 SMD 和通孔安装设备兼容。Bourns 公司为该产品提供了详尽的技术支持文档,并提供了详细的安装和调试指南。

    6. 常见问题与解决方案


    常见问题:
    - 开关接触不良。
    - 密封失效导致内部受潮。
    解决方案:
    - 清洁或更换损坏的接触点。
    - 重新测试并调整 PCB 布局以提高密封效果。

    7. 总结和推荐


    7914 4 mm SMD & Through-hole Sealed Key Switch 具有出色的可靠性、耐用性和环保特性,适合在苛刻环境中使用。强烈推荐在需要高可靠性和长寿命的应用场景中采用此产品。同时,该产品提供了完善的文档和支持,使得用户能够轻松上手和维护。
    如果您需要进一步的技术咨询或订购产品,请联系 Bourns 官方技术支持团队。

7914J-1-000参数

参数
执行器高度 4.19mm
执行器行程 -
机械寿命 100000Cycles
操作力 3N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 100mA
电压额定值 16V(DC)
长*宽*高 5mm*5mm*4.19mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

7914J-1-000厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

7914J-1-000数据手册

厂牌 PDF简要描述 下载
BOURNS 轻触开关 BOURNS 7914J-1-000 7914J-1-000数据手册

7914J-1-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
