1.14100.5030000

产品分类: 轻触开关
厂牌: RAFI
产品描述: 42V(DC) Off-Mom SPST-NO 3.3N 1000000Cycles 340μm 贴片安装,黏合安装 8.4mm*8.4mm*5mm
供应商型号:
供应商:
标准整包数: 0

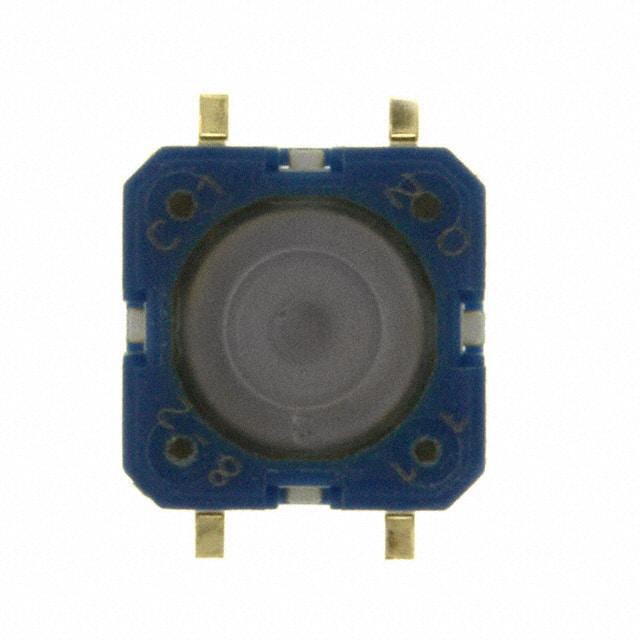

RAFI 轻触开关 1.14100.5030000

1.14100.5030000概述

    RACON Tactile Switches:高性能按键开关解决方案



    产品简介




    RACON是一家专注于提供高质量电子元件的企业,其产品涵盖各类按键开关。本文将重点介绍RACON的几种主要的Tactile Switches(按压式开关),这些开关广泛应用于各种电子设备中。它们的特点是触感明显,切换可靠度极高,并且提供了印刷版和表面贴装两种版本,适用于自动化装配工艺。此外,所有产品均符合RoHS标准,确保无有害物质。


    技术参数




    - 尺寸:长宽高分别为8.4 mm x 8.4 mm x 视订单而定(Tactile Switches);12 mm x 12 mm x 视订单而定(Tactile Switches);14.5 mm x 13.6 mm x 4.95 mm(RACON 12 V - Tactile Switches with vertical adapter)
    - 电气特性:
    - 额定电压:最小0.02 V,最大35 V
    - 额定电流:最小0.01 mA,最大100 mA
    - 额定功率(欧姆负载):最大1 W
    - 接触电阻:新出时最大100 mΩ
    - 绝缘电阻:10^9 Ω
    - 机械特性:
    - 切换行程:0.34±0.1 mm(部分型号)
    - 操作力:不同型号的操作力范围为2.5N到9.7N不等
    - 环境条件:
    - 工作温度范围:最低-40°C,最高90°C
    - 储存温度范围:最低-50°C,最高85°C
    - 使用寿命:1,000,000次操作
    - 焊接可靠性:符合DIN EN 60068-2-20和DIN EN 60068-2-58标准


    产品特点和优势




    - 触觉反馈明显:按键按下时能够清晰感知到点击反馈,使得用户界面更加友好。
    - 高可靠性:即便在多次操作后,开关仍能保持稳定的切换性能。
    - 适用广泛:既可以用于直接安装于电路板上的键帽系统,也可以与特定键帽配合使用,如RK 90系列。
    - 环境适应性强:通过了DIN EN 60068-2-14、-30、-33和-78标准的测试,能够在多种环境下稳定工作。


    应用案例和使用建议




    - 工业控制面板:这些开关可以被安装在工业控制面板上,帮助用户进行快速准确的操作。
    - 家用电器控制:由于具有良好的耐用性和可靠性,适合用于家电控制面板。
    - 汽车仪表盘:考虑到产品的耐用性和环境适应性,特别适合用于汽车仪表盘等应用。

    使用建议:建议用户根据具体的应用环境选择合适的操作力和切换行程的开关,并按照规范进行安装,以保证最佳性能。


    兼容性和支持




    - 兼容性:RACON的Tactile Switches支持大多数常见的焊接方法,如波峰焊、回流焊和手工焊接。
    - 厂商支持:用户可以通过RAFI的官方网站获取最新的产品信息和技术支持,确保获得及时的帮助。


    常见问题与解决方案




    - 问题:焊接后开关没有正常工作。
    - 解决方法:检查焊接质量和焊接温度是否达到要求,必要时重新焊接。
    - 问题:按键力度过大。
    - 解决方法:确认所选型号是否符合所需的操作力要求,如果需要可更换更适合的型号。


    总结和推荐




    综上所述,RACON的Tactile Switches在设计上考虑到了多种使用环境的需求,具有良好的操作手感、高可靠性和广泛的适用性。无论是工业控制还是消费电子产品,RACON的这些按键开关都能提供稳定可靠的用户体验。因此,我们强烈推荐这些产品用于各种需要高可靠性和良好用户体验的应用场合。

1.14100.5030000参数

参数
执行器行程 340μm
机械寿命 1000000Cycles
操作力 3.3N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 42V(DC)
执行器高度 -
长*宽*高 8.4mm*8.4mm*5mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

1.14100.5030000厂商介绍

RAFI公司是一家专注于人机界面解决方案的全球供应商,提供高品质的工业级产品,包括控制面板、控制元件、键盘、触摸屏和电子配件等。其主营产品分类包括:

1. 控制面板:提供多种尺寸和功能的控制面板,适用于各种工业和医疗设备。
2. 控制元件:包括按钮、开关、旋钮等,满足不同操作需求。
3. 键盘:提供标准和定制键盘,适用于各种应用场景。
4. 触摸屏:提供多种尺寸和分辨率的触摸屏,支持多点触控。
5. 电子配件:包括电缆、连接器等,确保设备稳定运行。

RAFI的产品广泛应用于工业自动化、医疗设备、交通运输、****等领域。其优势在于:

1. 高品质:RAFI产品以高品质和可靠性著称,满足严苛的工业和医疗标准。
2. 定制化:提供定制化解决方案,满足客户的特定需求。
3. 创新:持续研发新技术,保持行业领先地位。
4. 全球服务:在全球范围内提供销售和技术支持,确保客户满意度。

1.14100.5030000数据手册

厂牌 PDF简要描述 下载
RAFI 轻触开关 RAFI 1.14100.5030000 1.14100.5030000数据手册

1.14100.5030000封装设计

查看详情并下载
Symbol
Footprint
3D Model
