1241.1613.23

产品分类: 轻触开关
厂牌: SCHURTER
产品描述: 42V(DC) Off-Mom SPST-NO 1.8N 1000000Cycles 50mA 350μm 7.75mm 贴片安装,黏合安装 11.4mm*11.4mm*7.75mm
供应商型号: 1241.1613.23
供应商: TME
标准整包数: 1

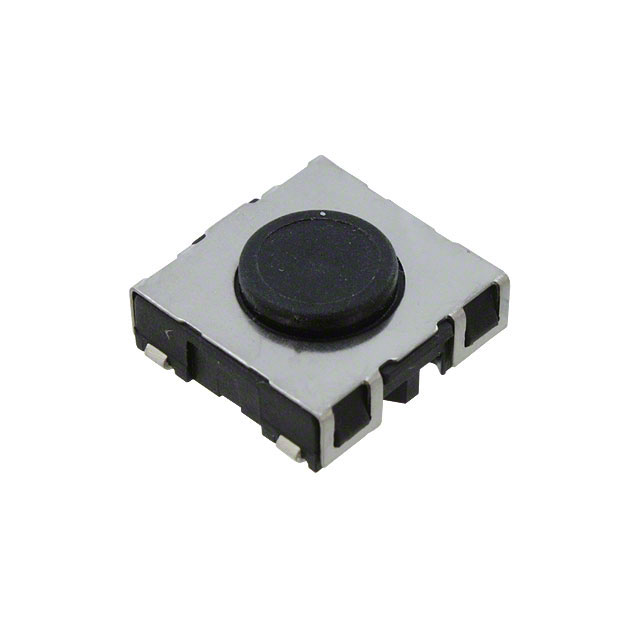

SCHURTER 轻触开关 1241.1613.23

1241.1613.23概述

    # Schurter SMS系列按压开关产品技术手册解析

    产品简介


    Schurter SMS系列按压开关是一种紧凑型的短行程按压开关,适用于多种工业应用。该开关支持印刷电路板(PCB)安装和表面贴装(SMD),具有良好的操作手感和耐用性。主要功能包括实现瞬时开关动作,提供可靠的触觉反馈,并能在严苛环境中保持稳定性能。典型应用领域涵盖工业自动化、医疗设备、消费电子以及通信设备等。

    技术参数


    电气特性
    - 切换电压:30 VAC / 42 VDC
    - 切换电流:50 mA
    - 额定切换功率:0.12 W
    - 接触电阻:小于50 mΩ(初始值),小于150 mΩ(寿命测试后)
    - 绝缘电阻:大于100 MΩ
    - 触点弹跳时间:典型值为0.15毫秒
    机械特性
    - 按钮力:IP40环境下1.8 ± 0.4 N;IP67环境下2.2 ± 0.4 N
    - 按下行程:0.35 ± 0.1 mm
    - 最大端部承受力:小于100 N
    - 寿命:超过1百万次操作
    环境适应性
    - 工作温度范围:-40°C至85°C
    - 存储温度范围:-40°C至85°C
    - 防护等级:IP40和IP67
    其他
    - 接触材料:镀金铜锌合金(1.5 μm金,0.5 μm镍)
    - 引脚材料:铜锌合金,带锡镍涂层
    - 材料兼容性:密封膜(IP67)采用硅胶材质(VMQ)

    产品特点和优势


    SMS系列按压开关具有以下显著特点:
    1. 可靠的触觉反馈:独特的机械设计确保每次操作都能提供一致的触觉体验。
    2. 易于装配:支持PCB焊接及SMD安装方式,适合现代化生产流程。
    3. 卓越的耐用性:设计寿命高达百万次以上,满足长期使用的可靠性需求。
    应用案例与使用建议
    应用案例
    - 工业自动化:作为控制面板上的按钮开关,用于启动/停止机械设备的操作。
    - 医疗设备:集成于医疗器械上,提供精准且稳定的开关信号传输。
    - 消费电子:例如遥控器中的小尺寸开关元件。
    使用建议
    对于需要更高防护级别的场合,可以选择带有长杆按键的产品型号;若空间有限,则推荐短杆版本。同时,在组装前应检查接头方向是否符合设计要求以避免误配。

    兼容性和支持


    该产品符合多项国际标准,包括但不限于IEC/UL 60950。此外,它还通过了RoHS、中国RoHS及REACH认证。对于汽车行业或航空航天领域的特殊需求,可以联系Schurter获取定制化解决方案。厂商提供详尽的技术文档和全面的技术支持服务,确保客户能够顺利集成到其项目当中。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关反应迟钝 | 检查接触面是否有污垢或腐蚀现象,必要时清洁处理 |
    | 按键失效 | 确认所选型号是否匹配实际应用场景,并检查安装工艺是否正确 |
    | 密封性能下降 | 更换新的密封圈部件并重新测试防水效果 |
    总结与推荐
    总体而言,Schurter SMS系列按压开关凭借其优异的设计理念、高标准的技术规格以及广泛的应用场景,展现了强大的市场竞争力。特别是其出色的可靠性和稳定性使其成为众多行业客户的理想选择。因此,强烈推荐此款产品给寻求高性能按压开关解决方案的企业和个人。不过,在具体选购时还需结合自身项目特点权衡利弊,如需进一步了解详情可访问官方网站查询最新资料。

1241.1613.23参数

参数
执行器高度 7.75mm
执行器行程 350μm
机械寿命 1000000Cycles
操作力 1.8N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 42V(DC)
长*宽*高 11.4mm*11.4mm*7.75mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

1241.1613.23厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

1241.1613.23数据手册

厂牌 PDF简要描述 下载
SCHURTER 轻触开关 SCHURTER 1241.1613.23 1241.1613.23数据手册

1241.1613.23封装设计

查看详情并下载
Symbol
Footprint
3D Model
