1301.9308

产品分类: 轻触开关
厂牌: SCHURTER
产品描述: 12V(DC) Off-Mom SPST-NO 1.6N 100000Cycles 50mA 250μm 7.4mm 通孔安装 6mm*6mm*7.4mm
供应商型号: BN-1301.9308
供应商: 海外现货
标准整包数: 25

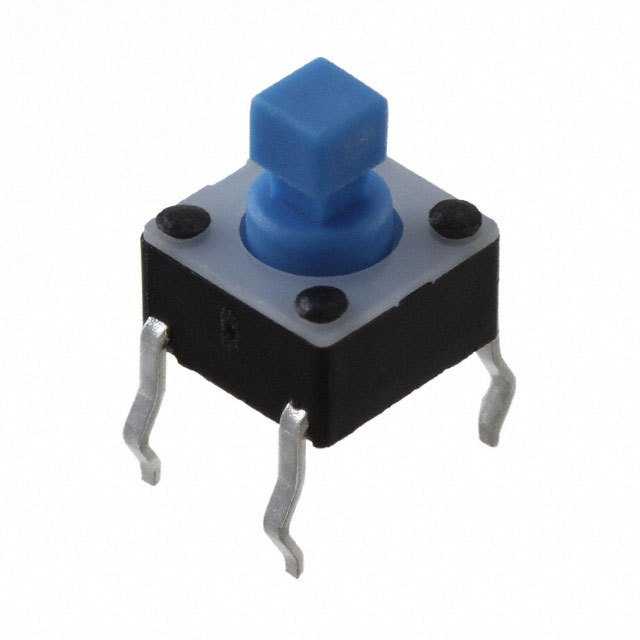

SCHURTER 轻触开关 1301.9308

1301.9308概述

    6x6 mm 按钮开关产品手册

    产品简介


    本产品为一款6x6毫米触控开关,适用于印刷电路板(PCB)安装,提供印刷电路板式(Printed Circuit Board)和表面贴装技术(Surface Mount Technology, SMT)两种安装方式。型号涵盖从0.7毫米到12.5毫米的可变高度选项,可适应不同厚度和空间需求的设计要求。这款开关具备可靠的输入反馈机制,能够实现长寿命操作。

    技术参数


    - 电气参数:
    - 切换电压:12 V DC
    - 切换电流:50 mA
    - 接触电阻:最大100 mΩ
    - 触点寿命:大于10万次操作
    - 跳动时间:典型值0.1毫秒
    - 机械参数:
    - 操作力:1.6 ± 0.5 N
    - 操作行程:0.25 mm ± 0.2 mm
    - 结束强度:50牛顿持续3秒
    - 气候参数:
    - 工作温度范围:-20°C至70°C
    - 存储温度范围:-30°C至85°C
    - 防护等级:IP40
    - 焊接参数:
    - 焊接方法:回流焊
    - 可焊性:245°C / 5秒(IEC 60068-2-58 Test Td)
    - 耐焊接热:260°C / 10秒(IEC 60068-2-58 Test Td)

    产品特点和优势


    - 可靠性强:可靠的操作反馈确保每个动作都能被准确检测。
    - 简单组装:适合快速安装,易于批量生产。
    - 高耐用性:接触部分采用高标准材料,确保长期稳定运行。

    应用案例和使用建议


    该款6x6 mm触控开关广泛应用于需要频繁开关控制的信息科技设备、工业控制系统等领域。在设计阶段,可以考虑根据实际需求选择不同高度的开关版本,以满足特定的空间限制。建议在使用时注意保持开关周围环境的清洁,避免灰尘和湿气影响其正常运作。

    兼容性和支持


    该产品已获得多种标准认证,如符合IEC 60950-1及ISO 13485标准。在汽车行业(IATF 16949)、医疗设备(ISO 13485)及航空航天行业中有特殊要求的应用中,也可以根据客户的具体需求进行定制。SCHURTER公司提供详尽的产品支持服务,包括详细的测试条件说明和技术文档。

    常见问题与解决方案


    - 问题1:如何判断该开关是否损坏?
    - 解决方案:可以通过简单的短路测试来判断,使用万用表测量开关两端的电阻变化情况。如果电阻值不符合预期,则可能是开关损坏。
    - 问题2:如何确保正确的焊接?
    - 解决方案:应严格按照制造商提供的焊接指导进行操作,例如回流焊的温度和时间控制,确保良好的焊接效果。

    总结和推荐


    总体而言,该6x6 mm按钮开关以其高可靠性和易用性在市场上具有很强的竞争力。无论是对于工业自动化、信息技术还是消费电子产品,这款开关都是一个理想的选择。因此,我们强烈推荐使用该产品以提高系统的整体可靠性和效率。

1301.9308参数

参数
机械寿命 100000Cycles
操作力 1.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 12V(DC)
执行器高度 7.4mm
执行器行程 250μm
长*宽*高 6mm*6mm*7.4mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

1301.9308厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

1301.9308数据手册

厂牌 PDF简要描述 下载
SCHURTER 轻触开关 SCHURTER 1301.9308 1301.9308数据手册

1301.9308封装设计

查看详情并下载
Symbol
Footprint
3D Model
