1.14.100.603/0000

产品分类: 轻触开关
厂牌: RAFI
产品描述: 35V(DC) Off-Mom SPST-NO 4.89N 100mA 420μm 贴片安装 8.4mm*8.4mm*5mm
供应商型号: UA-1.14.100.603/0000
供应商: 海外现货
标准整包数: 1

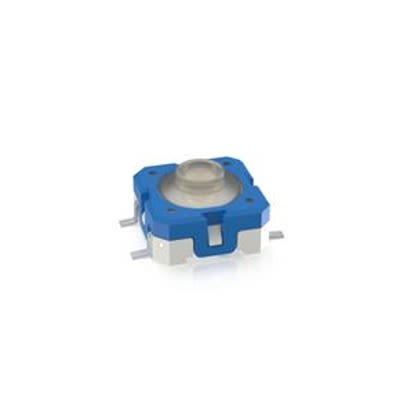

RAFI 轻触开关 1.14.100.603/0000

1.14.100.603/0000概述

    # RACON Tactile Switches:产品技术概述

    产品简介


    RACON的Tactile开关是一种具有极小空间需求且高度可靠的按键开关,广泛应用于工业控制、通信设备及消费电子领域。其核心特点在于提供了清晰的“咔哒”声反馈,同时保证了卓越的切换可靠性。这些开关设计可嵌入式安装(under overlay)或者搭配RK 90键帽使用。印刷版(PCB)版本和表面贴装技术(SMT)版本均提供,后者适合自动装配生产线。所有产品均符合RoHS标准。
    应用领域:
    - 工业控制面板
    - 通信设备(如键盘输入)
    - 消费电子产品(如游戏控制器)

    技术参数


    以下是RACON 8、RACON 12及RACON 12 V型号的部分技术规格。
    RACON 8型号
    | 参数名称 | 参数值 |

    | 尺寸 | 长度8.4 mm,宽度8.4 mm,高度视订单而定 |
    | 操作力 | 3.3 ± 0.6 N |
    | 切换行程 | 0.34 ± 0.1 mm |
    | 额定电压 | 0.02 V 至 35 V |
    | 额定电流 | 0.01 mA 至 100 mA |
    | 绝缘电阻 | ≥ 10^9 Ω |
    | 工作温度范围 | -40°C 至 +90°C |
    RACON 12型号
    | 参数名称 | 参数值 |

    | 尺寸 | 长度12 mm,宽度12 mm,高度视订单而定 |
    | 操作力 | 3.6 ± 0.7 N |
    | 切换行程 | 0.61 ± 0.1 mm |
    | 额定电压 | 0.02 V 至 35 V |
    | 额定电流 | 0.01 mA 至 100 mA |
    | 工作寿命 | ≥ 1,000,000次 |
    RACON 12 V型号
    | 参数名称 | 参数值 |

    | 尺寸 | 长度14.5 mm,宽度13.6 mm,高4.95 mm |
    | 操作力 | 3.6 ± 0.7 N |
    | 切换行程 | 0.61 ± 0.1 mm |
    | 环境温度范围 | -40°C 至 +80°C |

    产品特点和优势


    1. 高效可靠:RACON开关经过严格测试,能够在极端条件下保持稳定运行。
    2. 多功能设计:支持不同组装方式(SMT、THT),满足自动化生产和手动安装需求。
    3. 多样化选择:提供多种尺寸和操作力选项,适应不同应用场景。
    4. 环保合规:所有型号均符合RoHS和REACH标准,确保绿色制造。

    应用案例和使用建议


    应用案例:
    - 工业控制台上的薄膜数据输入系统。
    - 高端通信设备中带有指示灯的LED触控按钮。
    使用建议:
    1. 安装时确保开关与面板配合良好,避免机械应力集中。
    2. 为提高耐久性,建议使用指定长度的弹簧柱(plunger)进行调整。
    3. 在大批量生产中,优先选择SMT版本以提升装配效率。

    兼容性和支持


    RACON开关与其他RACON特殊配件完全兼容,例如RK 90键帽系统和不同长度的plunger。厂商提供详尽的技术文档及技术支持服务,助力客户顺利完成集成过程。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关触发力度过大 | 更换适合操作力度要求的型号 |
    | LED灯光亮度不足 | 调整电路驱动电流至推荐范围 |
    | 长期使用后接触不良 | 定期清洁接口并检查焊点 |

    总结和推荐


    综上所述,RACON Tactile开关凭借其高可靠性、多样化的规格选择以及卓越的设计灵活性,在工业和消费电子领域占据重要地位。如果您正在寻找一款既紧凑又高效的按键解决方案,RACON系列无疑是一个值得信赖的选择。强烈推荐用于需要高频切换且对体积敏感的应用场景。

1.14.100.603/0000参数

参数
开关配置 SPST-NO
电流额定值 100mA
电压额定值 35V(DC)
执行器高度 -
执行器行程 420μm
机械寿命 -
操作力 4.89N
开关功能 Off-Mom
长*宽*高 8.4mm*8.4mm*5mm
安装方式 贴片安装
零件状态 在售
包装方式 散装

1.14.100.603/0000厂商介绍

RAFI公司是一家专注于人机界面解决方案的全球供应商,提供高品质的工业级产品,包括控制面板、控制元件、键盘、触摸屏和电子配件等。其主营产品分类包括:

1. 控制面板:提供多种尺寸和功能的控制面板,适用于各种工业和医疗设备。
2. 控制元件:包括按钮、开关、旋钮等,满足不同操作需求。
3. 键盘:提供标准和定制键盘,适用于各种应用场景。
4. 触摸屏:提供多种尺寸和分辨率的触摸屏,支持多点触控。
5. 电子配件:包括电缆、连接器等,确保设备稳定运行。

RAFI的产品广泛应用于工业自动化、医疗设备、交通运输、****等领域。其优势在于:

1. 高品质:RAFI产品以高品质和可靠性著称,满足严苛的工业和医疗标准。
2. 定制化:提供定制化解决方案,满足客户的特定需求。
3. 创新:持续研发新技术,保持行业领先地位。
4. 全球服务:在全球范围内提供销售和技术支持,确保客户满意度。

1.14.100.603/0000数据手册

厂牌 PDF简要描述 下载
RAFI 轻触开关 RAFI 1.14.100.603/0000 1.14.100.603/0000数据手册

1.14.100.603/0000封装设计

查看详情并下载
Symbol
Footprint
3D Model
