1301.9315

产品分类: 轻触开关
厂牌: SCHURTER
产品描述: 12V(DC) 关-瞬时 SPST-NO 1.6N 100000Cycles 50mA 250μm 5mm 贴片安装 6mm*6mm*6mm
供应商型号: BN-1301.9315
供应商: 海外现货
标准整包数: 1

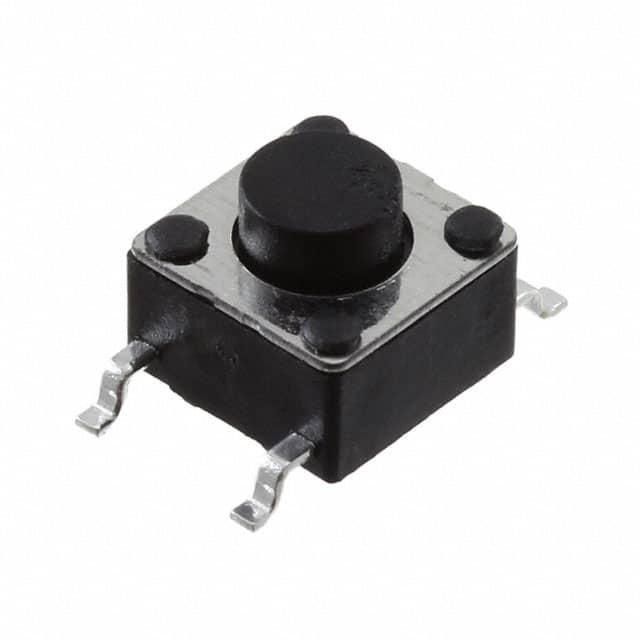

SCHURTER 轻触开关 1301.9315

1301.9315概述

    电子元器件产品技术手册:Schurter 6x6 mm 瞬动开关

    产品简介


    Schurter 6x6 mm 瞬动开关(也称为 tact 开关)是一种体积小巧、功能强大的开关装置,适用于各种电子设备和控制系统。该开关提供印刷版安装(SMD)和通孔安装两种类型,支持不同高度的定制要求,广泛应用于音频、视频、信息技术和办公设备等领域。

    技术参数


    - 电气特性
    - 切换电压:12 VDC
    - 切换电流:50 mA
    - 额定切换容量下的寿命:> 10⁵次动作
    - 最大接触电阻:100 mΩ
    - 触点反弹时间:典型值为 0.1 ms
    - 机械特性
    - 按钮力:1.6 ± 0.5 N
    - 按钮行程:0.25 + 0.2 / -0.1 mm
    - 终止强度:50 N / 3 秒
    - 寿命:> 10⁵次动作
    - 环境特性
    - 工作温度范围:-20°C 至 70°C
    - 储存温度范围:-30°C 至 85°C
    - 防护等级:IP40
    - 焊接特性
    - 焊接方法:回流焊
    - 可焊性:245°C / 5秒(符合 IEC 60068-2-58 Test Td)
    - 耐热冲击:260°C / 10秒(符合 IEC 60068-2-58 Test Td)

    产品特点和优势


    1. 可靠的操作反馈:提供可靠的触觉反馈,确保用户操作时具有明确的确认感。
    2. 简易组装:支持 SMD 和通孔安装,易于安装且适用范围广。
    3. 长寿命设计:> 10⁵次动作,确保长久耐用。

    应用案例和使用建议


    1. 音频设备:应用于多媒体播放器和音效控制板,确保操作稳定可靠。
    2. 医疗设备:可用于医用监护仪或手持诊断设备,确保操作精确无误。
    3. 信息技术设备:适用于计算机键盘或平板电脑的按钮设计,提高用户体验。
    使用建议:
    - 在极端环境下(如高湿度或高温),建议增加防护措施以延长开关寿命。
    - 定期检查开关的接触电阻,确保长期稳定运行。

    兼容性和支持


    该产品与多种设备和电路板兼容,可根据需要选择不同高度的安装方式。制造商提供详细的安装指南和技术支持,以确保用户能够顺利集成到现有系统中。

    常见问题与解决方案


    1. 接触电阻异常:
    - 解决方案:检查连接线是否牢固,清洁触点以去除氧化层。
    2. 按钮失效:
    - 解决方案:更换损坏的开关或调整按钮行程,确保符合标准。
    3. 安装问题:
    - 解决方案:参照安装手册仔细检查安装步骤,确保正确安装。

    总结和推荐


    综上所述,Schurter 6x6 mm 瞬动开关凭借其可靠的操作反馈、简易的组装方式和卓越的使用寿命,在多种应用场景中表现出色。无论是消费电子产品还是工业控制领域,这款开关都能提供出色的性能。强烈推荐在需要高可靠性开关的场合使用此产品。

1301.9315参数

参数
开关功能 关-瞬时
开关配置 SPST-NO
电流额定值 50mA
电压额定值 12V(DC)
执行器高度 5mm
执行器行程 250μm
机械寿命 100000Cycles
操作力 1.6N
长*宽*高 6mm*6mm*6mm
安装方式 贴片安装
零件状态 在售
包装方式 散装

1301.9315厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

1301.9315数据手册

厂牌 PDF简要描述 下载
SCHURTER 轻触开关 SCHURTER 1301.9315 1301.9315数据手册

1301.9315封装设计

查看详情并下载
Symbol
Footprint
3D Model
