1241.1082.4

产品分类: 轻触开关
厂牌: SCHURTER
产品描述: 24V(DC) Off-Mom SPST-NO 2.5N >1000000 50mA 通孔安装 12.65mm*12.65mm*10.75mm
供应商型号: UA-1241.1082.4
供应商: 海外现货
标准整包数: 100

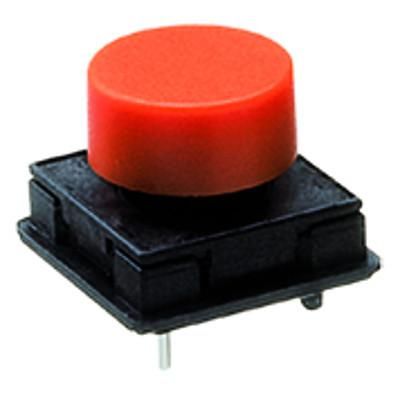

SCHURTER 轻触开关 1241.1082.4

1241.1082.4概述

    # Schurter MTG 瞬时动作开关技术手册解读

    1. 产品简介


    产品类型与主要功能
    Schurter 的 MTG 系列瞬时动作开关是一种紧凑型按钮开关,主要用于工业控制、人机界面以及需要可靠触觉反馈的应用场合。此系列开关以其高度可定制化设计著称,能够适应不同安装需求并提供高可靠性操作。
    应用领域
    - 工业自动化设备
    - 医疗器械设备
    - 家电控制系统
    - 通信及电信设备

    2. 技术参数


    | 参数类别 | 技术规格 |

    | 接触材料 | 银铜合金(Ag)、金镍镀层(Au/Ni) |
    | 切换电压 | 最大 48VDC (高功率),最大 24VDC (低功率) |
    | 切换电流 | 最大 125mA (高功率),最大 50mA (低功率) |
    | 额定切换容量 | 2.4W (高功率),0.48W (低功率) |
    | 使用寿命 | >1百万次操作 @ 额定切换容量 |
    | 接触电阻 | <50mΩ,操作后保持不变 |
    | 绝缘电阻 | >100MΩ |
    | 接触弹跳时间 | 典型值:0.1ms |
    机械参数:
    - 按压力:2.5 ± 0.5 N
    - 按压行程:0.45 ± 0.1 mm
    - 结束位强度:>50N
    - 工作温度范围:-25°C 至 85°C
    - 储存温度范围:-25°C 至 85°C
    - 防护等级:IP40(标准),IP67(带密封膜)
    焊接数据:
    - 焊接能力:235°C/2秒(IEC 60068-2-20 测试 Ta 方法 1)
    - 抗热冲击能力:260°C/5秒(IEC 60068-2-20 测试 Tb 方法 1A)

    3. 产品特点和优势


    独特功能
    1. 可靠的触觉反馈:通过优化的设计实现一致性的按压手感。
    2. 易于装配:支持多种高度选项,方便集成到不同设备中。
    3. 长久耐用性:超长使用寿命保证长期稳定运行。
    市场竞争力
    相较于市场上其他同类产品,MTG 系列在耐用性和操作稳定性方面具有明显优势,特别是在严苛环境下仍能保持高性能表现。
    4. 应用案例与使用建议
    实际应用
    MTG 瞬时动作开关广泛应用于医疗监护仪面板、机器人控制单元及智能家居遥控器等领域。例如,在工业设备中作为紧急停止按钮,可以确保工作人员的安全;在家电设备中作为启动按键,简化用户交互流程。
    使用建议
    - 根据具体应用选择合适的接触材料和高度配置。
    - 在高温或潮湿环境中使用时,建议选用带有 IP67 防护等级的版本以提高耐久性。
    - 定期检查接口连接状态,避免因长时间使用导致接触不良现象发生。

    5. 兼容性和支持


    兼容性
    MTG 系列产品完全符合 IEC/UL 60950 标准,并且能够与主流 PCB 板材无缝对接,便于快速集成至各种电路板设计中。
    厂商支持
    Schurter 提供详尽的技术文档下载服务,并设有专业的技术支持团队为客户提供定制化解决方案和技术咨询。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关触发灵敏度降低 | 清洁触点区域,检查是否有污染物堆积 |
    | 按钮无法正常回弹 | 调整按压力度,确认内部无异物阻塞 |
    | 接触电阻超出限定范围 | 更换新批次开关或将现有开关清洗后再测试 |
    7. 总结与推荐
    产品综合评估
    Schurter MTG 系列瞬时动作开关凭借其出色的耐用性、稳定性和灵活性,成为众多高端电子设备的理想选择。无论是医疗设备还是工业控制器,这款开关都能满足专业级需求。
    推荐结论
    强烈推荐使用 Schurter MTG 系列开关,尤其是在对开关品质要求较高的场合。其强大的性能和广泛的适用性使其成为电子元器件市场的优选产品之一。

1241.1082.4参数

参数
电压额定值 24V(DC)
执行器高度 -
执行器行程 -
机械寿命 >1000000
操作力 2.5N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
长*宽*高 12.65mm*12.65mm*10.75mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

1241.1082.4厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

1241.1082.4数据手册

厂牌 PDF简要描述 下载
SCHURTER 轻触开关 SCHURTER 1241.1082.4 1241.1082.4数据手册

1241.1082.4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.375 ¥ 11.5225
300+ $ 1.3125 ¥ 10.9988
700+ $ 1.2088 ¥ 10.1293
库存: 100
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 1152.25
