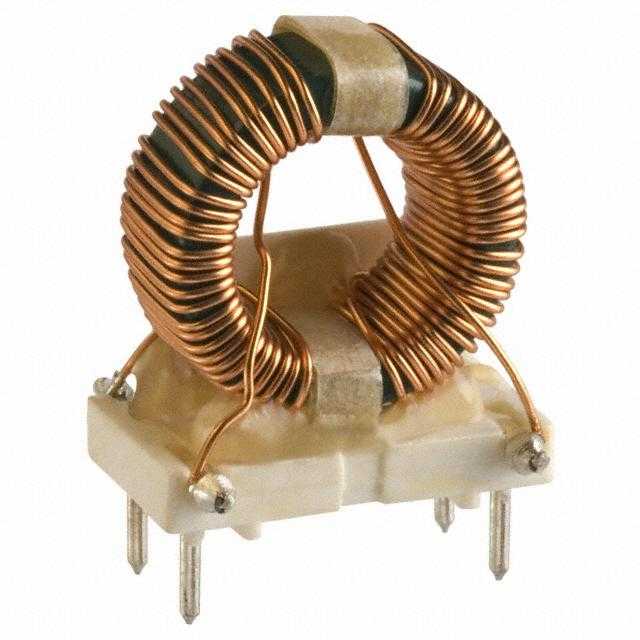

8102-RC

产品分类: 共模滤波器
厂牌: BOURNS
产品描述: 2.4A 2 2.5mH@ 1 kHz 90mΩ 垂直安装,通孔安装 19.3mm*10.8mm*22.86mm
供应商型号: M8897-ND
供应商: Digi-Key
标准整包数: 1
BOURNS 共模滤波器 8102-RC

8102-RC概述

    8100系列共模电感技术手册

    产品简介


    8100系列共模电感(带可选接头)是专为抑制电磁干扰而设计的高性能电感器。这些电感器广泛应用于电源线路、信号线和其他需要抑制噪声的应用中,确保电子系统的稳定运行。它们特别适合于消费电子、工业控制设备、通信系统和汽车电子等领域。

    技术参数


    8100系列共模电感的关键技术参数如下:
    - 电感量(L):从0.1mH到50mH不等,具体取决于型号。
    - 最大直流电流(I):从0.007A到0.45A,具体取决于型号。
    - 直流电阻(DCR):最大值从0.006Ω到0.173Ω。
    - 泄漏电感:最大值从6μH到136μH。
    - 尺寸:包括长、宽、高及引脚间距,确保易于安装在PCB上。
    表1:8100系列共模电感技术规格
    | 零件号 | L (mH) | I (A) | DCR (Ω) | 泄漏电感 (μH) | 尺寸 (英寸) |
    |
    | 8101-RC | 4 | 1.7 | 0.173 | 27 | 0.90 |
    | 8102-RC | 2.5 | 2.4 | 0.09 | 17 | 0.90 |
    | 8103-RC | 1 | 4.8 | 0.022 | 7 | 0.90 |
    | 8104-RC | 10 | 2.4 | 0.17 | 45 | 1.45 |

    产品特点和优势


    - 单层绕组:提高了电磁干扰抑制能力。
    - 优异的EMI抑制能力:覆盖宽频谱范围。
    - 高电流容量:能够承受大电流而不影响性能。
    - 高压绝缘强度:可达1500Vrms,确保安全可靠。
    - 引脚间距固定:便于PCB插入安装。

    应用案例和使用建议


    8100系列共模电感适用于多种应用场景,例如电源滤波、信号线保护等。以下是两个典型的应用场景:
    1. 电源线路滤波:通过抑制高频噪声,提高电源稳定性。
    2. 信号线保护:防止信号受到电磁干扰的影响。
    使用建议:
    - 确保电感正确连接到电路中,避免反接。
    - 根据实际应用需求选择合适的电感型号。
    - 定期检查安装位置,确保接触良好。

    兼容性和支持


    8100系列共模电感适用于各种主流PCB和电子设备。厂商提供全面的技术支持和售后服务,包括产品咨询、故障诊断和技术文档。

    常见问题与解决方案


    问题1:电感器发热严重。
    - 解决方案:检查电流是否超过额定值,调整负载以减少过热现象。
    问题2:噪声抑制效果不佳。
    - 解决方案:确认电感型号和电路配置是否匹配,必要时更换更合适的型号。

    总结和推荐


    8100系列共模电感以其卓越的EMI抑制能力和高可靠性,在多个领域得到广泛应用。它具备高电流容量和优异的电磁干扰抑制能力,非常适合用于电源和信号线路的保护。强烈推荐给那些寻求高性能、可靠性和易用性的工程师和制造商。
    以上内容基于8100系列共模电感的产品规格和技术手册进行整理,确保提供了全面的信息,帮助读者更好地理解和应用该产品。

8102-RC参数

参数
额定电压-DC -
阻抗 -
电感值 2.5mH@ 1 kHz
直流电阻 90mΩ
额定电流 2.4A
线路数量 2
额定电压-AC -
长*宽*高 19.3mm*10.8mm*22.86mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装
