8101-RC

产品分类: 共模滤波器
厂牌: BOURNS
产品描述: 1.7A 2 4mH@ 1kHz 173mΩ 垂直安装,通孔安装 19.3mm*10.8mm*22.86mm
供应商型号: 542-8101-RC
供应商: Mouser
标准整包数: 1

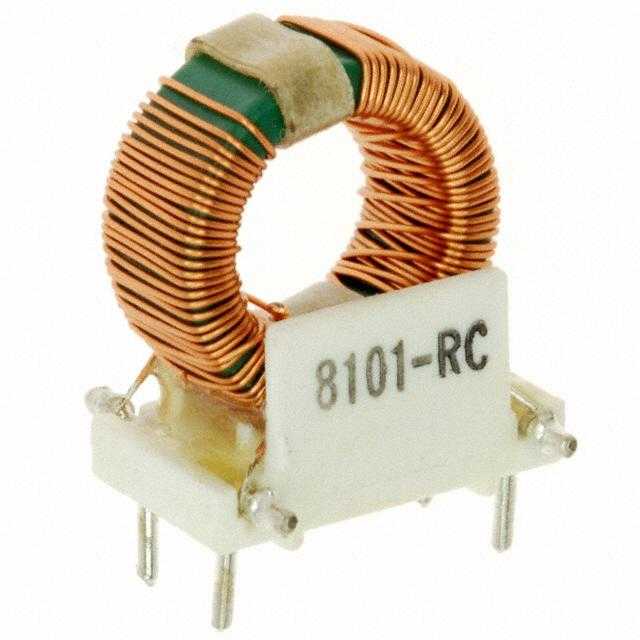

BOURNS 共模滤波器 8101-RC

8101-RC概述


    产品简介


    Bourns公司生产的8100系列共模电感(可选配底座),是专门为抑制电磁干扰(EMI)而设计的产品。该系列电感具有单层缠绕线圈,可以提供良好的宽频段EMI抑制能力,并具备高电流承载能力。这些产品适用于多种电子产品和设备中,如通信设备、计算机网络设备、工业控制设备及消费电子产品等。

    技术参数


    | 序列号 | L(mH) | I(A) | DCR(Ω) | 泄漏电感(μH) | 最大尺寸(A) | 最大尺寸(B) | ±0.01尺寸(C) | ±0.015尺寸(D) | ±0.015尺寸(E) | 最大尺寸(F) |

    | 8101-RC | 4 | 1.7 | 0.173 | 27 | 0.76 | 0.455 | MAX 0.600 | 0.250 | 0.90 | 0.040 |
    | 8102-RC | 2.5 | 2.4 | 0.09 | 17 | 0.76 | 0.455 | MAX 0.600 | 0.250 | 0.90 | 0.040 |
    | 8103-RC | 1 | 4.8 | 0.022 | 7 | 0.76 | 0.455 | MAX 0.600 | 0.250 | 0.90 | 0.040 |
    | 8104-RC | 10 | 2.4 | 0.17 | 45 | 1.20 | 0.606 | 0.800 | 0.400 | 1.20 | 0.050 |
    | 8105-RC | 7 | 2.8 | 0.12 | 32 | 1.20 | 0.606 | 0.800 | 0.400 | 1.20 | 0.050 |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    - 单层缠绕线圈:简化制造工艺,提高可靠性和使用寿命。
    - 优异的宽频段EMI抑制能力:有效降低电磁干扰,提升设备稳定性。
    - 高电流承载能力:适合高功率应用。
    - 绝缘强度:可达1500 VRMS,增强安全性。
    - UL 94V-0塑料底座(可选):提升耐火性能。
    - 固定引脚间距:便于PCB板安装。
    - 宽温度范围:可在-55°C至+105°C范围内正常工作。

    应用案例和使用建议


    应用案例
    8100系列共模电感广泛应用于通信设备、计算机网络设备、工业控制系统及消费电子产品等领域。例如,在服务器机房中用于抑制电源线的噪声干扰,确保系统的稳定运行;在电动汽车充电桩上用于降低外部电磁干扰的影响。
    使用建议
    - 在选择型号时需根据实际工作电流和频率要求进行匹配。
    - 安装时需确保良好的接地,以发挥最佳效果。
    - 保持适当的散热措施,避免因温度过高导致性能下降。

    兼容性和支持


    Bourns公司提供全面的技术支持和售后服务,确保客户能够顺利应用该系列产品。此外,所有产品均符合RoHS标准,确保环保和健康安全。具体应用时,可以根据需要定制底座选项和其他配置,以满足特殊需求。

    常见问题与解决方案


    1. 问题:工作电流超出额定值,引起过热现象。
    解决方案:更换为更大容量型号,或加强散热措施。
    2. 问题:安装后出现不稳定现象。
    解决方案:检查安装是否正确,确保引脚与PCB板良好接触,必要时重新焊接。
    3. 问题:电感噪音过大。
    解决方案:确认安装环境无强磁场干扰,考虑调整安装位置。

    总结和推荐


    综上所述,Bourns 8100系列共模电感凭借其优良的设计和性能,是高可靠性、高效率的应用场景的理想选择。其独特的单层缠绕线圈结构和优异的宽频段EMI抑制能力,使其在众多应用场景中表现卓越。对于需要处理复杂电磁干扰问题的电子设备制造商而言,8100系列共模电感无疑是一个值得信赖的选择。因此,强烈推荐给追求高性能和可靠性的客户。

8101-RC参数

参数
线路数量 2
额定电压-AC -
额定电压-DC -
阻抗 -
电感值 4mH@ 1kHz
直流电阻 173mΩ
额定电流 1.7A
长*宽*高 19.3mm*10.8mm*22.86mm
安装方式 垂直安装,通孔安装
零件状态 在售

8101-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

8101-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 共模滤波器 BOURNS 8101-RC 8101-RC数据手册

8101-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.6695 ¥ 47.9073
10+ $ 4.466 ¥ 37.7377
25+ $ 4.0608 ¥ 34.3138
50+ $ 3.7584 ¥ 31.7585
100+ $ 3.5316 ¥ 29.842
250+ $ 3.2508 ¥ 27.4693
500+ $ 2.9925 ¥ 25.2866
945+ $ 2.898 ¥ 24.4881
库存: 404
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 47.9
