7110-RC

产品分类: 共模滤波器
厂牌: BOURNS
产品描述: 3A 2 510μH@ 1kHz 20mΩ 插件 垂直安装,底座安装,通孔安装 17.78mm*13.97mm*17.78mm
供应商型号: 7110-RC-ND
供应商: Digi-Key
标准整包数: 1

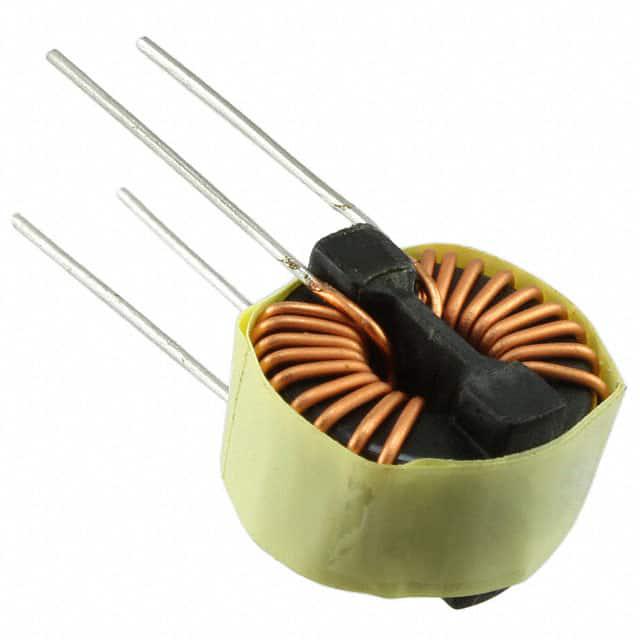

BOURNS 共模滤波器 7110-RC

7110-RC概述

    Bourns® 7100 系列共模电感器技术手册

    产品简介


    Bourns® 7100 系列是一款高性能共模电感器(Common Mode EMI Chokes),专门用于减少传导型电磁干扰(EMI)的排放。它广泛应用于需要电磁兼容性的电子设备中,例如工业自动化、通信系统、汽车电子和消费电子等领域。该系列产品以高电流承载能力、低频阻抗高、耐用性强为特点,在多种严苛环境下表现出色。

    技术参数


    以下为 7100 系列部分型号的技术规格:
    | 型号 | 电感量 (L, mH) | 直流电流容量 (IDC, A) | 最大直流电阻 (DCR, Ω) | 尺寸(单位:英寸) |

    | 7101-RC | 0.51 | 1.0 | 0.040 | 0.70 × 0.55 |
    | 7102-RC | 0.85 | 1.0 | 0.060 | 0.70 × 0.55 |
    | 7103-RC | 1.70 | 1.0 | 0.070 | 0.70 × 0.55 |
    | 7104-RC | 2.55 | 1.0 | 0.100 | 0.70 × 0.55 |
    | 7105-RC | 4.25 | 1.0 | 0.125 | 0.70 × 0.55 |
    其他型号如 7106-RC 至 7124-RC 提供不同的电流承载能力和尺寸选项。所有型号均符合 RoHS 指令要求,具有优异的耐热性(工作温度范围:-55°C 至 +105°C)和高介电强度(3750 Vrms)。线圈采用 UL 94V-0 等级塑料外壳的铁氧体芯设计,确保结构稳定和可靠性。

    产品特点和优势


    1. 高电流承载能力:可满足高功率电子电路的需求,广泛应用于工业设备及汽车电子。
    2. 低频阻抗高:有效抑制低频噪声和电磁干扰,提升系统的电磁兼容性。
    3. 优异的温度适应性:可在极端温度条件下稳定运行,适合复杂环境下的应用。
    4. 坚固的设计:塑料外壳和铁氧体芯的结合提供优良的机械强度和散热性能。
    5. RoHS 合规:绿色环保设计,符合国际环保标准。

    应用案例和使用建议


    应用案例:
    - 工业电源系统:降低纹波噪声并提高设备稳定性。
    - 数据通信网络:抑制 EMI 干扰,保护敏感信号传输。
    - 车载电子模块:在严苛温度条件下保证电磁兼容性。
    使用建议:
    - 根据设备的具体电流需求选择合适的型号。
    - 在高频电路中合理布局电感器位置,以减少寄生效应的影响。
    - 定期检查焊接点和连接部位,避免因接触不良导致的性能下降。

    兼容性和支持


    Bourns® 7100 系列共模电感器具备良好的兼容性,适用于各种标准电子元件平台。Bourns 提供详尽的技术文档和支持服务,包括产品选型指南、安装指南以及维修支持。此外,用户还可通过官方技术支持热线获得进一步指导。

    常见问题与解决方案


    1. 问题:通电后发现温度过高。
    解决方案: 检查工作电流是否超出额定值;重新确认布线布局是否合理,避免不必要的热量积累。
    2. 问题:设备出现间歇性故障。
    解决方案: 检查接线是否存在虚焊或接触不良;调整电感器周围屏蔽措施,降低外部电磁干扰影响。

    总结和推荐


    Bourns® 7100 系列共模电感器以其卓越的性能和广泛的适用性,在工业、汽车和通信领域占据重要地位。其高电流承载能力、优异的温度适应性以及符合 RoHS 标准的环保设计,使其成为同类产品的佼佼者。我们强烈推荐此系列产品给需要高效 EMI 滤波解决方案的应用场景。如果您正在寻找一款可靠且高性能的共模电感器,Bourns® 7100 系列是您的不二之选!

7110-RC参数

参数
直流电阻 20mΩ
额定电流 3A
线路数量 2
额定电压-AC -
额定电压-DC -
阻抗 -
电感值 510μH@ 1kHz
长*宽*高 17.78mm*13.97mm*17.78mm
通用封装 插件
安装方式 垂直安装,底座安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

7110-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

7110-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 共模滤波器 BOURNS 7110-RC 7110-RC数据手册

7110-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.104 ¥ 34.6788
10+ $ 3.3782 ¥ 28.5461
25+ $ 3.0089 ¥ 25.181
50+ $ 2.8371 ¥ 23.7431
143+ $ 2.5952 ¥ 21.7185
286+ $ 2.4473 ¥ 20.4809
572+ $ 2.308 ¥ 19.3152
1001+ $ 2.2015 ¥ 18.4239
2574+ $ 2.152 ¥ 18.0097
库存: 261
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 34.67
