首页  >  产品百科  >  8107-RC

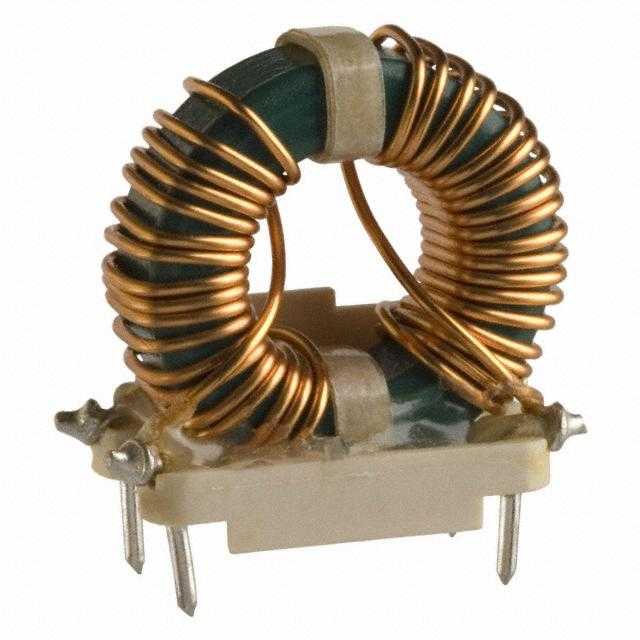

8107-RC

产品分类: 共模滤波器
厂牌: BOURNS
产品描述: 6.6A 2 2mH@ 1 kHz 22mΩ 垂直安装,通孔安装 30.48mm*15.24mm*30.48mm
供应商型号: TS-8107-RC
供应商: 海外现货
标准整包数: 10
BOURNS 共模滤波器 8107-RC

8107-RC概述

    Common Mode Inductors (with Optional Header): 8100 Series

    1. 产品简介


    8100 系列共模电感 是一种广泛应用于各种电子设备中的关键组件。这些电感器主要用于抑制电磁干扰(EMI),同时支持高电流容量。它们特别适用于电源系统、数据通信线路以及任何需要高频信号滤波的应用场景。

    2. 技术参数


    以下是各型号的具体技术参数:
    | 型号 | L(mH) | I (A) | DCR (Ω) | 泄漏电感 (μH) | 尺寸(最大) |
    |
    | 8101-RC | 4 | 1.7 | 0.173 | 27 | 0.600 x 0.455 x 0.250 |
    | 8102-RC | 2.5 | 2.4 | 0.09 | 17 | 0.600 x 0.455 x 0.250 |
    | 8103-RC | 1 | 4.8 | 0.022 | 7 | 0.600 x 0.455 x 0.250 |
    | 8104-RC | 10 | 2.4 | 0.17 | 45 | 0.800 x 0.600 x 0.400 |
    | 8105-RC | 7 | 2.8 | 0.12 | 32 | 0.800 x 0.600 x 0.400 |
    | ... | ... | ... | ... | ... | ... |

    3. 产品特点和优势


    - 单层绕制:提高电感器的稳定性。
    - 出色的 EMI 抑制能力:能够覆盖宽频段频率范围。
    - 高电流承载能力:适合多种高功率应用。
    - 高耐压能力:可达 1500 Vrms。
    - 引脚间距固定:便于印刷电路板安装。
    - 工作温度范围广:-55°C 到 +105°C。

    4. 应用案例和使用建议


    共模电感器广泛应用于电源系统、数据线和高频信号线路中,以抑制噪声和干扰。例如,在数据中心网络中,这些电感器可以显著提升数据传输质量,减少误码率。使用建议包括:
    - 选择合适的电感值:根据具体应用需求选择适当的 L 值。
    - 考虑工作温度:确保工作温度不超过电感器的极限值。
    - 检查安装位置:合理布局以避免电磁干扰。

    5. 兼容性和支持


    这些电感器具有良好的兼容性,可与其他标准电子元器件配合使用。制造商提供全面的技术支持和维护服务,包括详细的安装指南和技术文档。

    6. 常见问题与解决方案


    - 问题:电磁干扰抑制效果不佳。
    - 解决方案:确认电感器型号和电感值是否符合应用要求,重新检查接线。
    - 问题:过热问题。
    - 解决方案:检查工作环境温度是否超标,调整电流或通风条件。
    - 问题:电感器失效。
    - 解决方案:确保接线正确,参考制造商的接线规范进行操作。

    7. 总结和推荐


    8100 系列共模电感以其卓越的性能和广泛的适用性在市场上表现出色。其高电流承载能力和优异的 EMI 抑制能力使其成为多种高要求应用的理想选择。强烈推荐用于需要高性能滤波和电磁干扰抑制的应用场景。
    如果您对这些产品有任何疑问或需要进一步的帮助,请随时联系我们的技术支持团队。

8107-RC参数

参数
额定电流 6.6A
线路数量 2
额定电压-AC -
额定电压-DC -
阻抗 -
电感值 2mH@ 1 kHz
直流电阻 22mΩ
长*宽*高 30.48mm*15.24mm*30.48mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

8107-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

8107-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 共模滤波器 BOURNS 8107-RC 8107-RC数据手册

8107-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 3.245 ¥ 27.5825
库存: 80
起订量: 80 增量: 1
交货地:
最小起订量为:10
合计: ¥ 275.82
