首页  >  产品百科  >  ZV17K1206201NIR1

ZV17K1206201NIR1

产品分类: 三极管(BJT)
厂牌: BOURNS
产品描述: 伯恩斯 变阻器 ZV系列, 钳位44V 1A, 最大22VDC 17VAC
供应商型号: 2111114
供应商: 海外现货
标准整包数: 25

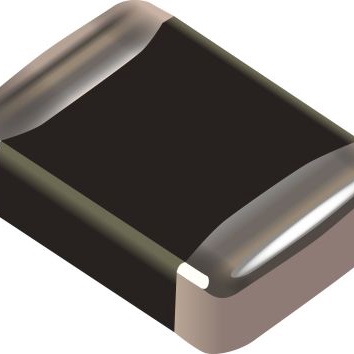

BOURNS 三极管(BJT) ZV17K1206201NIR1

ZV17K1206201NIR1概述

    # ZV SMD Series - Low Voltage Varistors 技术概述

    产品简介


    基本介绍
    ZV SMD 系列低电压多层压敏电阻(Low Voltage Multilayered Varistors)是由 Bourns 公司设计的一种高效保护元件,用于防止敏感电子设备在低电压区域受到高压浪涌的影响。这些压敏电阻具备出色的瞬态能量吸收能力,得益于其改进的能量分布和功率耗散性能。该系列产品的额定直流工作电压范围为 3 V 至 170 V。
    此外,ZV 系列具有独立的抑制特性,在广泛的温度范围内(-55°C 至 +125°C)表现出稳定的保护效果。其典型应用包括电路板级别的集成电路 (IC) 和其他组件的瞬态电压保护。

    技术参数


    | 参数名称 | 描述 |

    | 型号系列 | ZV 2M、ZV 4M、ZV 6M、ZV 8L、ZV 11K、ZV 14K、ZV 17K、ZV 20K、ZV 25K、ZV 30K、ZV 35K、ZV 40K、ZV 50K、ZV 60K、ZV 75K、ZV 95K、ZV 115K、ZV 130K |
    | 封装尺寸 | 0603、0805、1206、1210、1812、2220 |
    | 额定直流电压 (Vdc) | 2-170 V |
    | 标称电压 (Vn) | 2-130 V |
    | 击穿电压 (Vc) | ≤4 V |
    | 电流 (Ic) | ≤100 mA/ns |
    | 峰值脉冲电流 (Imax) | 30-1200 A |
    | 单脉冲能量 (Wmax) | 0.1-12.2 J |
    | 响应时间 | <2 ns |
    | 工作温度范围 | -55°C 至 +125°C |
    | 存储温度范围 | -55°C 至 +150°C |

    产品特点和优势


    特点
    1. 多种型号选择:包括 0603、0805、1206 等多种 SMD 封装。
    2. 高效能:能够快速响应并吸收高能瞬态浪涌。
    3. 优异的耐热性:支持最高 +125°C 的连续工作温度。
    4. 符合环保要求:RoHS 认证。
    优势
    - 高性能保护:显著减少电路板上的电涌冲击,提高设备可靠性。
    - 广泛适用性:适用于多种行业如通信、消费电子及工业自动化。
    - 紧凑设计:占用空间小,适合现代小型化设计需求。

    应用案例和使用建议


    典型应用场景
    - 用于抑制电路中的电感开关或其他瞬态事件。
    - 符合 IEC 1000-4-2 和 MIL-STD 883C Method 3015.7 等标准,作为静电放电 (ESD) 保护元件。
    - 替代传统 TVS 二极管,在某些应用中提供更优的性能。
    使用建议
    1. 在实际应用中,确保所选型号的工作电压和能量处理能力满足设计需求。
    2. 确保良好的 PCB 布局以避免高频噪声干扰。
    3. 考虑增加过流保护器件,进一步提升整体防护水平。

    兼容性和支持


    兼容性
    ZV SMD 系列与其他标准 SMD 元件兼容,可用于主流焊接工艺。
    支持与维护
    Bourns 提供详尽的技术文档和技术支持服务,包括现场技术支持、在线培训等资源,帮助客户解决各种问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 压敏电阻烧毁 | 检查电路中是否存在过载现象 |
    | 响应时间过慢 | 更换更高电流容量的型号 |
    | 无法有效抑制浪涌 | 确认器件规格是否匹配具体需求 |

    总结和推荐


    综合评估
    ZV SMD 系列低电压压敏电阻以其出色的性能、可靠性和广泛应用而著称。其优越的瞬态保护能力和稳定的温度特性使其成为众多电子设备的理想选择。
    推荐使用
    强烈推荐此系列产品用于需要对低电压范围进行高效瞬态保护的应用场合。通过合理的布局和选型,可以充分发挥其潜力,带来卓越的防护效果。

ZV17K1206201NIR1参数

参数
集电极截止电流 -
集电极电流 -
VCBO-最大集电极基极电压 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
VCEO-集电极-发射极最大电压 -
晶体管类型 -
VEBO-最大发射极基极电压 -
最大功率耗散 -
配置 -
最大集电极发射极饱和电压 -
长*宽*高 3.2mm(长度)*1.6mm(高度)
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ZV17K1206201NIR1厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

ZV17K1206201NIR1数据手册

厂牌 PDF简要描述 下载
BOURNS 三极管(BJT) BOURNS ZV17K1206201NIR1 ZV17K1206201NIR1数据手册

ZV17K1206201NIR1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 2.0329
625+ ¥ 1.947
1250+ ¥ 1.9056
库存: 2134
起订量: 100 增量: 0
交货地:
最小起订量为:25
合计: ¥ 50.82
直接购买
加入购物车
