首页  >  产品百科  >  ZV20K0805121NIR1

ZV20K0805121NIR1

产品分类: 三极管(BJT)
厂牌: BOURNS
产品描述: 伯恩斯 变阻器 ZV系列, 钳位54V 1A, 最大26VDC 20VAC
供应商型号: AV-A-BNSZV20K0805121N!A
供应商: Avnet
标准整包数: 3500

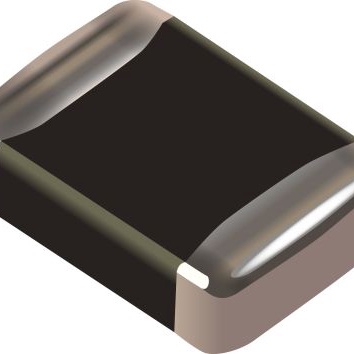

BOURNS 三极管(BJT) ZV20K0805121NIR1

ZV20K0805121NIR1概述

    ZV SMD Series - 低电压压敏电阻技术手册

    产品简介


    ZV SMD 系列低电压压敏电阻 是一种专门设计用于保护敏感电子设备免受低电压区域高电压瞬态影响的多层压敏电阻。它们因其出色的瞬态能量吸收能力而受到重视,这得益于其改进的能量体积分布和功率耗散能力。该系列的压敏电阻覆盖了宽广的直流操作电压范围(3 V至170 V),适用于各种温度范围(-55°C至+125°C)。通常应用于印刷电路板上的集成电路和其他组件的瞬态电压保护。

    技术参数


    - 电流和能量处理能力: 提供了广泛的型号选择,尺寸包括 0603、0805、1206、1210、1812 和 2220。
    - 响应时间: 小于2纳秒。
    - 最大连续工作温度: +125°C。
    - 工作电压: 额定直流电压范围为 3 V 至 170 V,额定交流电压范围为 2 V 至 130 V。
    - 瞬态耐受电流: 最大峰值单脉冲浪涌电流(8/20 µs波形)为 30 A 至 1200 A。
    - 瞬态耐受能量: 单脉冲浪涌能量(10/1000 µs波形)为 0.1 J 至 12.2 J。
    - 存储温度范围: -55°C 至 +150°C。

    产品特点和优势


    1. 高可靠性和稳定性: 在广泛的温度范围内表现出独立的抑制特性,确保稳定保护。
    2. 快速响应: 响应时间小于2纳秒,能迅速反应和吸收瞬态能量。
    3. 低敏感性: 对轻微激活的助焊剂具有较低敏感度,易于组装。
    4. RoHS 合规性: 符合欧盟环保要求。

    应用案例和使用建议


    - 抑制电路板上的感应开关或其他瞬态事件: 如电路板上的浪涌电压。
    - ESD 保护: 符合 IEC 1000-4-2 和 MIL-STD 883C Method 3015.7 等标准。
    - 替代表面贴装 TVS Zener 二极管: 在许多应用中提供了更小的封装尺寸。
    - 电磁兼容性: 改善终端产品的电磁兼容性。
    - 电路板上的瞬态电压保护: 如集成电路和晶体管的瞬态电压保护。
    使用建议:
    - 在焊接过程中,建议使用回流焊工艺,并参考制造商提供的焊接指南。
    - 使用过程中要注意其最大工作温度限制,避免长时间超过125°C的工作条件。

    兼容性和支持


    - 与其他电子元器件的兼容性: 由于其小型化设计,能够方便地集成到现有系统中。
    - 支持和服务: Bourns公司提供详尽的技术支持和维修服务,可以访问官方网站获取更多信息和支持。

    常见问题与解决方案


    1. 问题: 焊接时温度过高导致损坏?
    - 解决方案: 严格按照焊接指南操作,避免温度过高的焊接环境。
    2. 问题: 工作电压不匹配?
    - 解决方案: 在安装前确认产品的额定工作电压与实际需求匹配。
    3. 问题: 压敏电阻失效?
    - 解决方案: 检查安装是否正确,是否有过压事件发生,必要时联系技术支持。

    总结和推荐


    综上所述,Bourns公司的ZV SMD系列低电压压敏电阻以其广泛的应用范围、优异的性能和可靠性,在电子设备保护方面表现出色。特别是其快速响应时间和对多种电压和温度条件的良好适应性,使其成为许多应用的理想选择。因此,我们强烈推荐使用这款产品以提升设备的整体防护性能。
    希望这篇技术手册能够帮助您更好地了解和使用Bourns公司的ZV SMD系列低电压压敏电阻。如需更多详细信息或支持,请联系Bourns官方客服。

ZV20K0805121NIR1参数

参数
晶体管类型 -
最大功率耗散 -
VEBO-最大发射极基极电压 -
最大集电极发射极饱和电压 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
集电极截止电流 -
VCBO-最大集电极基极电压 -
VCEO-集电极-发射极最大电压 -
配置 -
集电极电流 -
长*宽*高 2mm(长度)*1.25mm(高度)
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZV20K0805121NIR1厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

ZV20K0805121NIR1数据手册

厂牌 PDF简要描述 下载
BOURNS 三极管(BJT) BOURNS ZV20K0805121NIR1 ZV20K0805121NIR1数据手册

ZV20K0805121NIR1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
21000+ $ 0.0703 ¥ 0.6217
63000+ $ 0.0696 ¥ 0.6162
库存: 157500
起订量: 21000 增量: 3500
交货地:
最小起订量为:21000
合计: ¥ 13055.7
直接购买
加入购物车
