首页  >  产品百科  >  8114-RC

8114-RC

产品分类: 共模滤波器
厂牌: BOURNS
产品描述: 12.5A 2 2.5mH@ 1 kHz 11mΩ 插件 垂直安装,通孔安装 36.83mm*20.32mm*38.1mm
供应商型号: 8114-RC
供应商: Master
标准整包数: 5

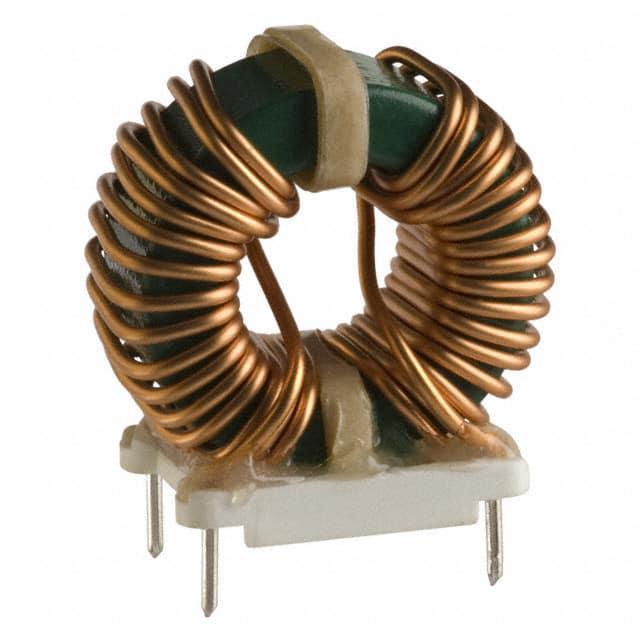

BOURNS 共模滤波器 8114-RC

8114-RC概述

    Common Mode Inductors (with Optional Header) – 8100 Series

    1. 产品简介


    8100系列共模电感是一款专为电磁干扰(EMI)抑制设计的产品,适用于多种应用场合。这些电感具有出色的宽频段EMI抑制能力,高电流承载能力和良好的耐温性。其典型应用领域包括电源管理、通信系统、汽车电子、工业自动化设备以及消费电子等。

    2. 技术参数


    | 零件编号 | L(mH) Min. @ 1 KHz | I(A) Max. | DCR (Ω) Max. | Leaky Ind. (μH) Typ. | 尺寸 |
    |
    | 8101-RC | 4 | 1.7 | 0.173 | 27 | A: 0.76, B: 0.455 |
    | 8102-RC | 2.5 | 2.4 | 0.09 | 17 | A: 0.76, B: 0.455 |
    | 8103-RC | 1 | 4.8 | 0.022 | 7 | A: 0.76, B: 0.455 |
    | ... | ... | ... | ... | ... | ... |
    尺寸单位:英寸
    - 单层绕制
    - 额定电流:导致约35°C温度升高的电流
    - 介电强度:1500 Vrms
    - 操作温度范围:-55°C 至 +105°C

    3. 产品特点和优势


    - 单层绕制:减少了损耗,提高了可靠性和散热效率。
    - 优秀的宽频段EMI抑制能力:适用于广泛的频率范围,确保设备在各种环境中正常运行。
    - 高电流承载能力:能够在较大电流下稳定工作,满足高性能需求。
    - 引脚固定间距:方便PCB板的安装和焊接。
    - 优良的电气性能:如低直流电阻(DCR),高击穿电压等。
    - 可选塑料头(UL 94V-0级):增加产品机械稳固性和安全性。

    4. 应用案例和使用建议


    - 电源滤波:利用其出色的EMI抑制能力,可以显著减少电源线上的杂散噪声。
    - 通信线路保护:在高频信号传输时提供有效的电磁干扰抑制。
    - 工业自动化:在各种复杂环境下保持稳定的电流供给,保护下游敏感组件。

    使用建议:
    - 在选择具体型号时,根据实际应用中所需的电流和电感值进行合理匹配。
    - 考虑到其高电流承载能力和宽温度范围,可应用于环境苛刻的应用场景。
    - 安装时需注意引脚固定间距,确保良好接触以提高可靠性。

    5. 兼容性和支持


    - 兼容性:这些共模电感设计上能够与大多数标准PCB板兼容,易于集成。
    - 支持:Bourns公司提供详尽的技术文档和支持服务,包括用户指南、样品请求和技术咨询等。

    6. 常见问题与解决方案


    - 问题一:安装后电感不工作。
    - 解决方案:检查焊接质量,确保焊点没有虚焊或短路情况。
    - 问题二:温度过高导致失效。
    - 解决方案:确认应用环境是否超出其工作温度范围,并考虑采取散热措施。
    - 问题三:EMI抑制效果不佳。
    - 解决方案:重新检查应用电路布局,避免走线过长造成信号串扰,或更换更高规格的电感。

    7. 总结和推荐


    综上所述,8100系列共模电感以其卓越的EMI抑制能力、高电流承载能力和广泛的工作温度范围,在多个领域中表现出色。特别是对于要求严苛的电源管理和通信应用来说,是非常理想的选择。强烈推荐给需要高效能电磁干扰抑制和稳定电流供应的工程师们。
    通过以上详细的介绍,我们可以看到这款共模电感具备诸多优点,能够很好地适应各种应用场景,相信将会受到广大用户的青睐。

8114-RC参数

参数
额定电流 12.5A
线路数量 2
额定电压-AC -
额定电压-DC -
阻抗 -
电感值 2.5mH@ 1 kHz
直流电阻 11mΩ
长*宽*高 36.83mm*20.32mm*38.1mm
通用封装 插件
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

8114-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

8114-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 共模滤波器 BOURNS 8114-RC 8114-RC数据手册

8114-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 9.7635 ¥ 82.6968
10+ $ 8.3276 ¥ 69.2406
25+ $ 7.63 ¥ 63.4403
50+ $ 7.3466 ¥ 61.0839
68+ $ 7.0196 ¥ 58.3651
135+ $ 6.7946 ¥ 56.4644
203+ $ 6.1296 ¥ 50.1949
270+ $ 6.1296 ¥ 50.1949
库存: 487
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 413.48
