8106-RC

产品分类: 共模滤波器
厂牌: BOURNS
产品描述: 3.7A 2 5mH@ 1 kHz 70mΩ 垂直安装,通孔安装 30.48mm*15.24mm*30.48mm
供应商型号: N-8106-RC
供应商: 云汉优选
标准整包数: 1

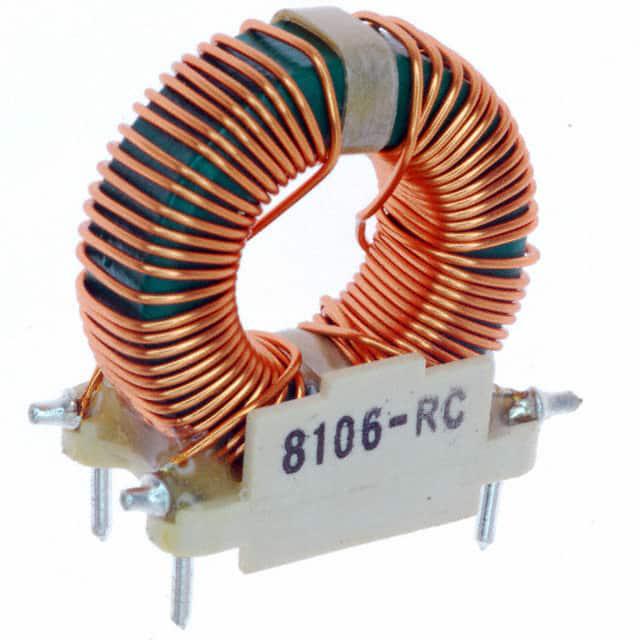

BOURNS 共模滤波器 8106-RC

8106-RC概述

    Common Mode Inductors (with Optional Header): 8100 Series

    产品简介


    Bourns 8100 系列共模电感器专为各种高电流应用设计,是电源滤波、电磁干扰抑制及高频应用的理想选择。本系列电感器提供多种型号,具有不同的电感值和额定电流。其典型应用包括电源管理、通信设备、工业自动化和汽车电子系统。

    技术参数


    - 电感值范围:1 mH 到 50 mH
    - 最大直流电阻(DCR):0.006 Ω 到 0.173 Ω
    - 最大漏感:25 μH 到 136 μH
    - 工作温度范围:-55°C 至 +105°C
    - 额定电流:2.3 A 至 10 A(取决于型号)
    - 引脚间距:固定引脚间距允许轻松插入印刷电路板
    - 封装形式:单层缠绕,带塑料底座(可选)
    - 电气特性:具有出色的EMI抑制能力,频率范围广
    - 绝缘强度:1500 VRMS

    产品特点和优势


    1. 单层缠绕:提高抗干扰能力并减少寄生效应。
    2. 宽频率范围的EMI抑制:有效抑制电磁干扰,适用于多种频率的应用场景。
    3. 高电流承载能力:可承受大电流而不发热,确保长期稳定运行。
    4. 优秀的电气性能:如高击穿电压、低漏感等,提升整体电路性能。
    5. 坚固耐用:可在广泛的温度范围内工作,满足严苛的环境要求。

    应用案例和使用建议


    8100 系列共模电感器广泛应用于电源管理和通信设备中。例如,在开关电源中,它可以有效抑制输入和输出端的高频噪声。在汽车电子系统中,它可以提高系统的电磁兼容性。
    使用建议:
    - 在设计中合理布局,确保足够的散热空间。
    - 根据具体应用需求选择合适的电感值和额定电流。
    - 考虑到环境因素,选择合适的封装形式。

    兼容性和支持


    8100 系列电感器支持广泛的电子元器件和设备,可以与常见的印刷电路板和连接器兼容。厂商提供了详细的技术文档和专业支持,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    1. Q: 如何确定合适的电感值?
    - A: 根据应用的具体要求和预期的电流值,参考技术手册中的参数进行选择。
    2. Q: 如何处理过热问题?
    - A: 确保有足够的散热空间,使用散热片或风扇进行辅助冷却。
    3. Q: 电感器如何安装?
    - A: 固定引脚间距便于直接插入印刷电路板,确保安装稳固且接触良好。

    总结和推荐


    8100 系列共模电感器以其卓越的EMI抑制能力和高电流承载能力,在电源管理和通信设备等领域表现出色。结合其广泛的温度适应性和高可靠性,这些电感器无疑是工程师在设计复杂电子系统时的优选组件。强烈推荐在需要高效电磁干扰抑制和高电流承载能力的应用中使用。
    此综述提供了全面的产品概述和技术细节,希望对您的选型和设计工作有所帮助。

8106-RC参数

参数
线路数量 2
额定电压-AC -
额定电压-DC -
阻抗 -
电感值 5mH@ 1 kHz
直流电阻 70mΩ
额定电流 3.7A
长*宽*高 30.48mm*15.24mm*30.48mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

8106-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

8106-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 共模滤波器 BOURNS 8106-RC 8106-RC数据手册

8106-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
45+ $ 2.5334 ¥ 21.5339
150+ $ 2.4102 ¥ 20.4867
250+ $ 2.346 ¥ 19.941
400+ $ 2.2542 ¥ 19.1607
库存: 411
起订量: 45 增量: 1
交货地:
最小起订量为:45
合计: ¥ 969.02
