首页  >  产品百科  >  8115-RC

8115-RC

产品分类: 共模滤波器
厂牌: BOURNS
产品描述: 16A 2 1.2mH@ 1 kHz 6mΩ 垂直安装,通孔安装 38.1mm*20.32mm*38.86mm
供应商型号: 8115-RC
供应商: Master
标准整包数: 5

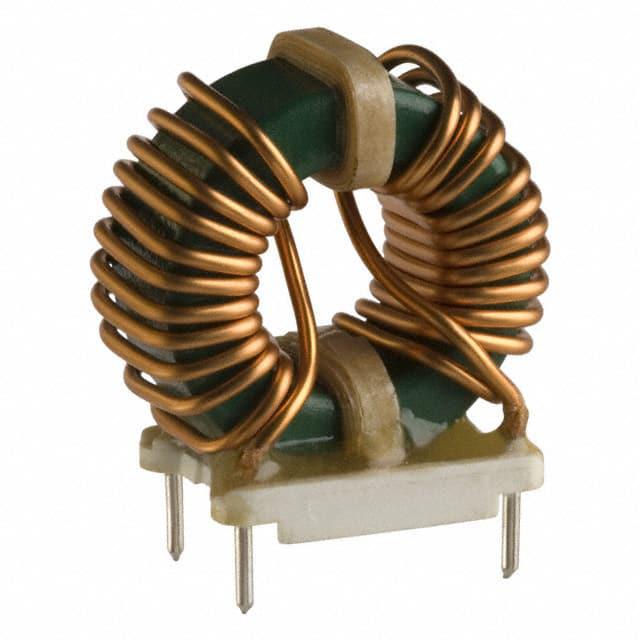

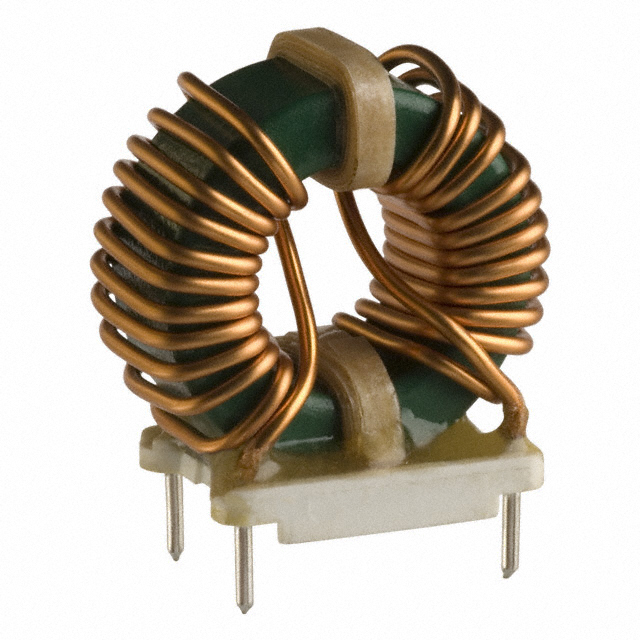

BOURNS 共模滤波器 8115-RC

8115-RC概述


    产品简介


    Bourns公司生产的8100系列共模电感(可选配底座)是一款高性能的电感器,适用于多种应用领域。该系列电感器具有高电流承载能力和优良的电磁干扰抑制能力,广泛应用于电源管理、信号滤波、EMI滤波等领域。

    技术参数


    以下是8100系列共模电感的主要技术规格:
    - 电感值(mH): 范围从1 mH到50 mH。
    - 最大直流电阻(Ω): 最大值范围从0.006 Ω到0.33 Ω。
    - 额定电流(A): 范围从1.7 A到20 A(取决于具体型号)。
    - 泄露电感(μH): 范围从7 μH到230 μH。
    - 尺寸(mm): 长度从1.2 mm到30 mm不等,其他尺寸也有所不同。
    - 工作温度范围: -55°C 到 +105°C。

    产品特点和优势


    - 单层绕线设计: 减少寄生电容,提高电磁兼容性。
    - 宽频率范围的EMI抑制能力: 适用于各种频率的电磁干扰抑制。
    - 高电流承载能力: 满足高电流应用的需求。
    - 优异的绝缘强度: 达到1500 Vrms,确保安全可靠。
    - 可选塑料底座: 便于安装和固定。
    - 固定引脚间距: 便于PCB板上的插入安装。

    应用案例和使用建议


    8100系列共模电感适用于多种电路设计,例如电源转换器、LED驱动器、通信设备等。在实际应用中,建议根据具体电路需求选择合适的电感值和电流等级。对于高频应用,可以考虑选用电感值较小的型号以减少寄生电容的影响;而对于需要高电流承载能力的应用,则可以选择电感值较大的型号。

    兼容性和支持


    Bourns提供了广泛的文档和技术支持,确保用户能够正确使用该产品。此外,该系列电感器与大多数标准PCB设计和焊接工艺兼容。Bourns公司还提供相关的技术支持和售后服务,帮助用户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    以下是一些常见的使用问题及其解决办法:
    - 问题: 电感器过热。
    - 解决方案: 确保电路设计合理,避免过载运行。必要时,可以使用散热片或其他散热措施。

    - 问题: 无法正常工作。
    - 解决方案: 检查电路连接是否正确,确认额定电流和电压符合要求。如有需要,参考Bourns的技术支持文档或联系客服。

    总结和推荐


    综上所述,Bourns 8100系列共模电感凭借其高电流承载能力、优良的电磁干扰抑制能力和可靠的绝缘强度,在多种应用场景中表现出色。无论是电源管理还是信号处理,该系列产品都是一个值得信赖的选择。强烈推荐使用Bourns 8100系列共模电感来提升电路的稳定性和可靠性。

8115-RC参数

参数
阻抗 -
电感值 1.2mH@ 1 kHz
直流电阻 6mΩ
额定电流 16A
线路数量 2
额定电压-AC -
额定电压-DC -
长*宽*高 38.1mm*20.32mm*38.86mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

8115-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

8115-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 共模滤波器 BOURNS 8115-RC 8115-RC数据手册

8115-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 7.2795 ¥ 61.6574
10+ $ 6.5945 ¥ 54.8305
25+ $ 6.3329 ¥ 52.6554
50+ $ 6.3002 ¥ 52.3836
68+ $ 6.2784 ¥ 52.2023
135+ $ 6.0738 ¥ 50.4744
203+ $ 5.9924 ¥ 49.0718
270+ $ 5.9924 ¥ 49.0718
库存: 130
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 308.28
直接购买
加入购物车
