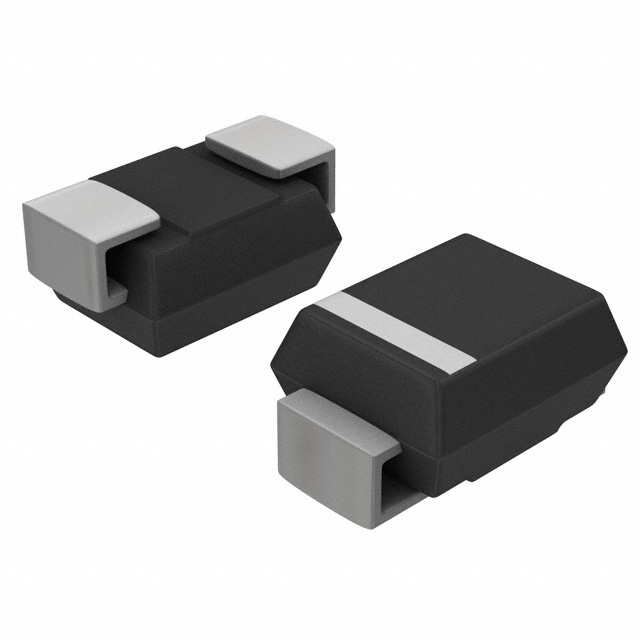

5.0SMDJ30CA-Q

产品分类: TVS二极管/ESD抑制器
厂牌: BOURNS
产品描述: 30V 双向 5KW 103A 48.4V 33.3V SMC(DO-214AB) 贴片安装
供应商型号: 118-5.0SMDJ30CA-QTR-ND
供应商: Digi-Key
标准整包数: 1
BOURNS TVS二极管/ESD抑制器 5.0SMDJ30CA-Q

5.0SMDJ30CA-Q概述


    产品简介


    5.0SMDJ-Q瞬态电压抑制二极管系列
    5.0SMDJ-Q瞬态电压抑制二极管(Transient Voltage Suppressor Diode)是一种用于保护电路免受过电压瞬态影响的电子元件。它们广泛应用于电源总线、输入/输出接口等场景,适用于电信、计算机、工业及消费电子领域。

    技术参数


    | 参数名称 | 符号 | 值 | 单位 |
    | :: | :: | :: | :: |
    | 最小峰值脉冲功率耗散 | \( P{PK} \) | 5000 | 瓦特 |
    | 峰值正向浪涌电流 | \( I{FSM} \) | 300 | 安培 |
    | 稳态功率耗散 @ \( TL \) = 50°C | \( P{M(AV)} \) | 6.5 | 瓦特 |
    | 最大瞬态正向电压 @ IPP = 100 A | \( VF \) | 5 | 伏特 |
    | 工作温度范围 | \( TJ \) | -55 to +150 | °C |
    | 存储温度范围 | \( T{STG} \) | -55 to +150 | °C |

    产品特点和优势


    - 高可靠性:符合RoHS标准,且无卤素,确保环境友好。
    - 表面贴装:采用SMC封装,便于自动化生产和集成。
    - 耐压范围广:工作电压范围从5V到170V,能够有效应对各种过电压情况。
    - 高性能:峰值脉冲功率高达5000瓦特,快速响应时间,适用于各类电力电子应用。
    - 汽车级认证:通过AEC-Q101认证,适用于汽车及其他严苛环境。

    应用案例和使用建议


    应用案例:
    - 在电源总线上防止电压瞬态冲击。
    - 为电信和计算机系统提供保护。
    - 用于消费电子产品如智能手机和平板电脑。
    使用建议:
    - 在设计电路时,根据实际应用需求选择合适的电压等级。
    - 考虑热管理和散热设计,以确保二极管在高温环境下正常工作。
    - 连接时应注意正负极正确连接,避免反向偏置造成损坏。

    兼容性和支持


    - 兼容性:与标准的SMC封装兼容,适用于大多数表面贴装设备。
    - 厂商支持:Bourns公司提供详尽的技术文档和支持服务,包括设计指南和故障排除帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |
    | :: | :: |
    | 设备无法正常工作 | 检查连接和电源是否正确,确认安装过程无误。 |
    | 温度过高 | 改善散热措施,检查周围环境温度是否过高。 |
    | 性能下降 | 更换新的二极管,确保安装符合规范。 |

    总结和推荐


    5.0SMDJ-Q瞬态电压抑制二极管系列以其高可靠性、广泛的适用性和良好的市场表现脱颖而出。在多种应用环境中表现出色,特别适合需要严格电压保护的场合。我们强烈推荐此产品给寻求高品质、高性能电压保护解决方案的工程师和制造商。

5.0SMDJ30CA-Q参数

参数
峰值脉冲电流 103A
峰值脉冲功率 5KW
极性 双向
工作电压 30V
箝位电压 48.4V
击穿电压 33.3V
DO-214AB,SMC
通用封装 SMC(DO-214AB)
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

5.0SMDJ30CA-Q厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

5.0SMDJ30CA-Q数据手册

厂牌 PDF简要描述 下载
BOURNS TVS二极管/ESD抑制器 BOURNS 5.0SMDJ30CA-Q 5.0SMDJ30CA-Q数据手册

5.0SMDJ30CA-Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
