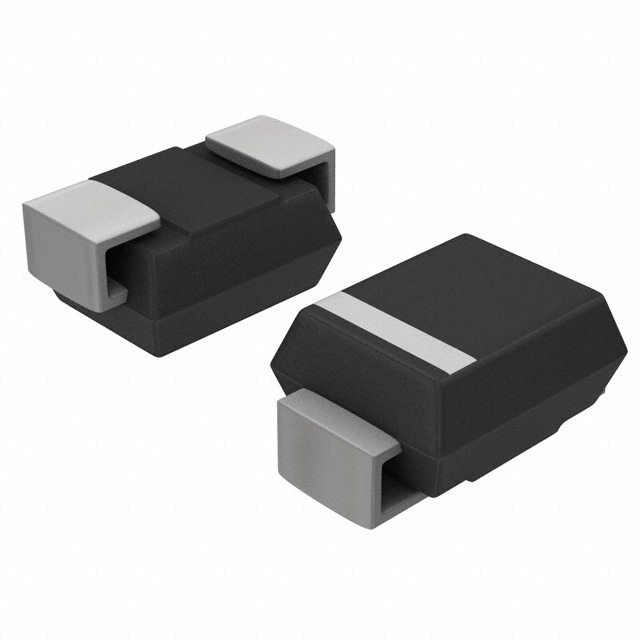

5.0SMDJ90A-Q

产品分类: TVS二极管/ESD抑制器
厂牌: BOURNS
产品描述: 90V 单向 5KW 34.3A 146V 100V SMC(DO-214AB) 贴片安装
供应商型号: 118-5.0SMDJ90A-QTR-ND
供应商: Digi-Key
标准整包数: 3000
BOURNS TVS二极管/ESD抑制器 5.0SMDJ90A-Q

5.0SMDJ90A-Q概述


    产品简介


    5.0SMDJ-Q 系列瞬态电压抑制二极管
    Bourns公司提供的5.0SMDJ-Q系列瞬态电压抑制(TVS)二极管,是一种高效能的表面贴装(Surface Mount Technology, SMT)保护器件。适用于各种工业应用中的电路保护需求,包括电源总线、I/O接口的过电压瞬态保护。该系列产品广泛应用于电信、计算机、工业设备及消费电子产品领域。

    技术参数


    | 参数 | 符号 | 值 | 单位 |
    ||
    | 最小峰值脉冲功率(Tp = 1ms) | PPK | 5000 | 瓦特 (W) |
    | 峰值正向浪涌电流(8.3ms半正弦波) | IFSM | 300 | 安培 (A) |
    | 稳态功率耗散(@ TL = 50 °C) | PM(AV) | 6.5 | 瓦特 (W) |
    | 最大瞬时正向电压(IPP = 100 A) | VF | 5 | 伏特 (V) |
    | 工作温度范围 | TJ | -55 至 +150 | 摄氏度 (°C) |
    | 存储温度范围 | TSTG | -55 至 +150 | 摄氏度 (°C) |

    产品特点和优势


    - 环保合规:符合RoHS标准和无卤素要求。
    - 高可靠性:AEC-Q101认证,UL认可。
    - 高效能:峰值脉冲功率达5000瓦,适合高瞬态电流的应用。
    - 快速响应:典型响应时间小于1.0 ps,能够迅速反应并吸收瞬态电压冲击。
    - 多功能性:可选择单向或双向设备,适应不同应用需求。

    应用案例和使用建议


    应用案例:
    1. 电源总线保护:用于保护通信设备和计算机电源系统免受雷击和电涌的影响。
    2. I/O接口保护:在数据传输过程中保护敏感电子组件免受瞬态电压损害。
    3. 电信设备保护:提供必要的保护以确保电信网络的稳定运行。
    使用建议:
    - 考虑温度影响:确保设备工作温度不超过额定温度范围,避免长期高温导致性能下降。
    - 安装环境选择:对于恶劣环境,应增加防护措施如防水、防尘。
    - 定期检查:使用中定期进行性能测试,确保其持续可靠的工作状态。

    兼容性和支持


    - 封装尺寸:DO-214AB(SMC)包装,适合自动化生产和表面贴装。
    - 支持服务:提供详细的安装指导和技术支持,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备未正常响应瞬态电压 | 检查设备的额定电压是否与应用匹配 |
    | 设备在高温下表现不佳 | 确保设备在规定的工作温度范围内使用|
    | 设备安装困难 | 确认设备放置在平坦的表面,并按照推荐脚印焊接 |

    总结和推荐


    总结:
    - 主要优点:5.0SMDJ-Q系列TVS二极管具有出色的环保性能、高可靠性、高效能和多功能性。
    - 适用性:适用于广泛的工业应用,包括电信、计算机、工业和消费电子产品。
    - 安装简便:采用标准的SMT工艺,易于集成到现有系统中。
    推荐:
    鉴于其卓越的性能和广泛应用范围,我们强烈推荐使用5.0SMDJ-Q系列瞬态电压抑制二极管,特别是在需要高效保护的场合。这款产品不仅能够有效防止电路中的瞬态电压损伤,还能显著提升系统的可靠性和使用寿命。

5.0SMDJ90A-Q参数

参数
峰值脉冲功率 5KW
极性 单向
工作电压 90V
箝位电压 146V
击穿电压 100V
峰值脉冲电流 34.3A
DO-214AB,SMC
通用封装 SMC(DO-214AB)
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

5.0SMDJ90A-Q厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

5.0SMDJ90A-Q数据手册

厂牌 PDF简要描述 下载
BOURNS TVS二极管/ESD抑制器 BOURNS 5.0SMDJ90A-Q 5.0SMDJ90A-Q数据手册

5.0SMDJ90A-Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
