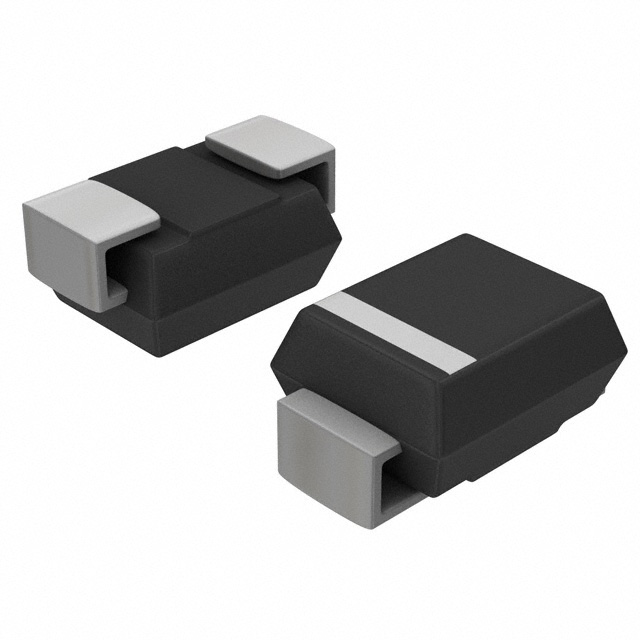

5.0SMDJ78CA

产品分类: TVS二极管/ESD抑制器
厂牌: BOURNS
产品描述: 78V 双向 5KW 39.7A 126V 86.7V SMC(DO-214AB) 贴片安装
供应商型号: 5.0SMDJ78CA
供应商: Master
标准整包数: 500
BOURNS TVS二极管/ESD抑制器 5.0SMDJ78CA

5.0SMDJ78CA概述

    # Bourns 5.0SMDJ 系列瞬态电压抑制二极管技术手册

    产品简介


    Bourns推出的5.0SMDJ系列瞬态电压抑制(Transient Voltage Suppressor,TVS)二极管是一种高效的电路保护器件,广泛应用于通信、计算、视频设备等领域。该系列产品采用紧凑的表面贴装SMC封装(DO-214AB),体积小且易于集成。它能够有效保护设备免受浪涌电流和静电放电(ESD)的损害,确保设备的长期可靠运行。
    主要功能
    - 高达5000瓦的峰值脉冲功率吸收能力
    - 适用于5V到170V的工作峰值反向电压范围
    - 快速响应时间(小于1微秒)
    - 高可靠性,符合RoHS标准并无卤素设计
    应用领域
    - 消费类电子设备
    - 工业控制设备
    - 医疗仪器
    - 车载电子系统
    - 通信网络设备

    技术参数


    | 参数 | 符号 | 最小值 | 最大值 | 单位 |

    | 峰值脉冲功率 | PPK | 5000 | - | 瓦特 |
    | 工作峰值反向电压 | VRWM | 5 | 170 | 伏特 |
    | 最大击穿电压 | VBR | 6.4 | 209 | 伏特 |
    | 最大峰值脉冲电流 | IPP | 100 | - | 安培 |
    | 最大反向漏电流 | IR | - | 1050 | 微安 |
    | 稳态功率消耗(Ta=50℃) | PM(AV) | 6.5 | - | 瓦特 |
    | 温度范围 | TJ, TSTG | -55 | +150 | 摄氏度 |

    产品特点和优势


    - 高能效保护:最大峰值脉冲功率为5000瓦,能够应对极端浪涌条件。
    - 低功耗设计:稳态功耗仅为6.5瓦,适合长时间运行的应用场景。
    - 快速响应时间:响应时间小于1微秒,显著降低瞬态电压对电路的影响。
    - 绿色环保:符合RoHS标准且无卤素,满足现代电子产品环保需求。
    - 高可靠性:宽泛的工作温度范围(-55°C至+150°C),适应严苛环境。

    应用案例和使用建议


    典型应用场景
    1. 消费类电子设备:用于手机充电器和适配器中,保护设备免受雷击浪涌的影响。
    2. 车载电子系统:安装于汽车电路中,抵御电感负载切换产生的瞬态电压。
    3. 通信设备:在高速通信接口上部署,防止ESD损坏。
    使用建议
    - 在设计电路时,确保TVS二极管的额定电压(VRWM)略高于电路的工作电压。
    - 将TVS二极管尽可能靠近被保护器件放置,以减少寄生电感和电阻。
    - 对于高频信号线,需考虑TVS的寄生电容对信号的影响。

    兼容性和支持


    兼容性
    5.0SMDJ系列TVS二极管与多种标准电路板兼容,特别是基于SMT(Surface Mount Technology)的设计。其标准化的封装尺寸(SMC/DO-214AB)可轻松集成到现有系统中。
    支持信息
    - 技术支持:提供详尽的数据手册和技术文档。
    - 厂商联系方式:
    - 亚洲地区:+886-2 2562-4117
    - 欧洲地区:+36 88 885 877
    - 美洲地区:+1-951 781-5500

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常启动 | 检查TVS是否正确连接,避免过载情况 |
    | 击穿电压超出预期范围 | 更换合适额定电压的产品 |
    | 反向漏电流过大 | 确认焊接质量及外围电路设计 |

    总结和推荐


    Bourns 5.0SMDJ系列TVS二极管凭借其卓越的性能和广泛的适用性,在各类电子设备中表现优异。其高效能保护、绿色设计和高可靠性使其成为现代电路设计的理想选择。强烈推荐在需要高防护等级的场合下使用。
    通过综合分析,本产品非常适合需要高精度保护和紧凑设计的应用场景。因此,我们高度推荐使用Bourns 5.0SMDJ系列瞬态电压抑制二极管。

5.0SMDJ78CA参数

参数
箝位电压 126V
击穿电压 86.7V
峰值脉冲电流 39.7A
峰值脉冲功率 5KW
极性 双向
工作电压 78V
7.11mm(Max)
DO-214AB,SMC
2.42mm(Max)
通用封装 SMC(DO-214AB)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
