GMOV-14D151K

产品分类: TVS二极管/ESD抑制器
厂牌: BOURNS
产品描述: 伯恩斯 变阻器 GMOV系列, 钳位420V 6000A, 最大200VDC 150VAC
供应商型号: 3052148
供应商: 海外现货
标准整包数: 1

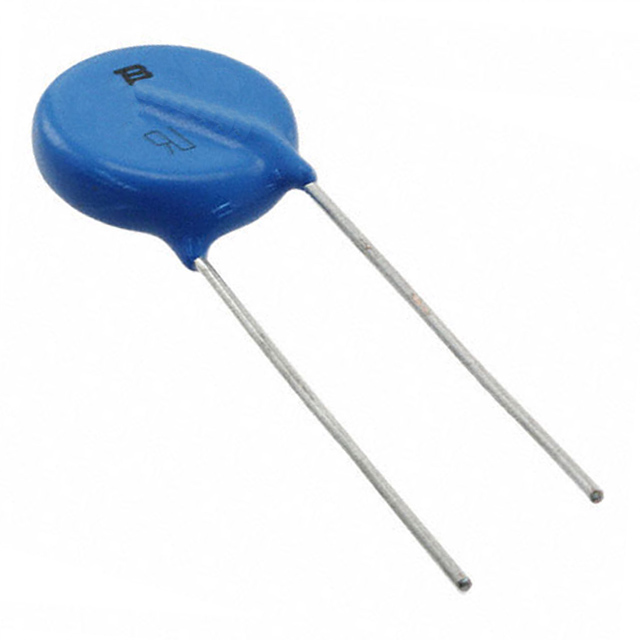

BOURNS TVS二极管/ESD抑制器 GMOV-14D151K

GMOV-14D151K概述

    Bourns GMOV™ 系列混合保护组件

    产品简介


    Bourns GMOV™系列是一种14mm和20mm直径的混合型保护组件,结合了气体放电管(GDT)和平面技术以及金属氧化物压敏电阻(MOV)。这种创新设计使得GMOV™系列能够实现长寿命保护,具有低电容和极低泄漏电流的特点。GMOV™系列适用于各种AC和DC电源应用,特别是需要长时间高性能保护的应用场景。

    技术参数


    GMOV™系列的技术参数如下:
    | 参数 | 单位 | 最小值 | 典型值 | 最大值 |

    | 操作温度 | °C | -40 | 25 | +85 |
    | 存储温度 | °C | -40 | 25 | +105 |
    | 最大连续操作电压 (MCOV) | V | 45 | 56 | 320 |
    | 泄漏电流 @ MCOV | μA | < 1 | - | < 1 |
    | 最大电容 | pF | 4 | 4 | 4 |
    | 雷击防护等级 (IEEE 62.41) | V | - | - | 875 |
    | 能量吸收 (J) - | - | 360 |
    具体型号如 GMOV-14D131K 和 GMOV-20D131K 的详细规格请参考下表:
    | 型号 | Vrms | Vdc | Imax (A) | Cap. (pF) | Energy (J) | Clamp Vc (V) | Tc (μs) |

    | GMOV-14D131K | 170 | 130 | 420 | 4 | 140 | 360 | 0.3 |
    | GMOV-20D131K | 170 | 130 | 420 | 4 | 140 | 360 | 0.3 |

    产品特点和优势


    1. 混合设计:结合了GDT和MOV的优点。
    2. 低泄漏电流:确保长时间稳定工作。
    3. 双向保护:提供全面的防护。
    4. 低电容:减少信号失真,适合高速通信。
    5. UL Type 5 认证:符合严格的安全标准。
    6. RoHS 合规:环保材料,符合欧盟环保要求。

    应用案例和使用建议


    GMOV™系列广泛应用于各种电源保护场景,例如:
    - 交流线保护:冰箱、洗衣机等白色家电。
    - 直流线保护:太阳能逆变器、电源供应系统。
    - SPD(电涌保护器):烟雾报警系统等高价值消费电子产品。
    使用建议:
    - 在高频信号线路中,应选择电容较低的型号以减少信号失真。
    - 在高能量冲击环境中,选用能量吸收能力较强的型号以保证长期可靠性。

    兼容性和支持


    GMOV™系列与市场上大多数电子设备兼容,可方便集成到现有系统中。Bourns公司提供全面的技术支持和维护服务,帮助客户解决实际应用中的问题。

    常见问题与解决方案


    1. 问题:设备在高压环境下启动异常。
    解决方案:确认选用了适当的电压范围的GMOV型号,并检查电路连接是否正确。

    2. 问题:设备在持续高温环境下运行不稳定。
    解决方案:使用时需确保温度不超过额定工作温度范围,并适当增加散热措施。

    总结和推荐


    Bourns GMOV™系列以其独特的混合设计、低泄漏电流和双向保护功能,成为高效可靠的电源保护组件。适用于多种高压保护场景,尤其是在需要长时间稳定保护的应用中表现尤为出色。因此,我们强烈推荐这一系列产品。

GMOV-14D151K参数

参数
工作电压 -
箝位电压 420V
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
长*宽*高 14mm(长度)*8mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

GMOV-14D151K厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

GMOV-14D151K数据手册

厂牌 PDF简要描述 下载
BOURNS TVS二极管/ESD抑制器 BOURNS GMOV-14D151K GMOV-14D151K数据手册

GMOV-14D151K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.5167
10+ ¥ 7.1932
50+ ¥ 6.9054
100+ ¥ 6.4451
200+ ¥ 6.4451
400+ ¥ 6.4451
库存: 457
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8.51
