5.0SMDJ170A

产品分类: TVS二极管/ESD抑制器
厂牌: BOURNS
产品描述: 170V 单向 5KW 18.2A 275V 189V SMC(DO-214AB) 贴片安装
供应商型号: N-5.0SMDJ170A
供应商: 云汉优选
标准整包数: 1

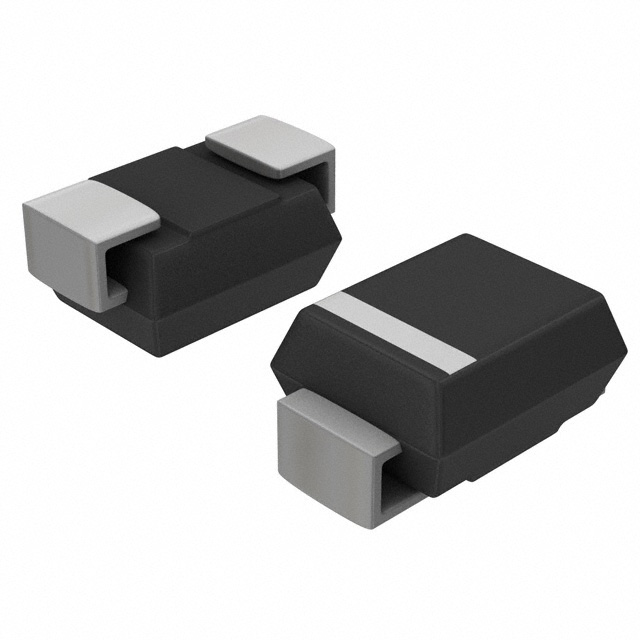

BOURNS TVS二极管/ESD抑制器 5.0SMDJ170A

5.0SMDJ170A概述


    产品简介


    5.0SMDJ系列瞬态电压抑制二极管(TVS)是Bourns公司推出的一款高效能电子保护元件,专为高功率密度电路保护设计。该系列产品采用了表面贴装的SMC封装形式(DO-214AB),广泛适用于通信、计算机、视频设备等领域。5.0SMDJ系列二极管提供从5V到170V的工作峰值反向电压选择,并且具备出色的峰值脉冲功率吸收能力(高达5000瓦特),能够有效保护敏感电子元件免受瞬态电压冲击。

    技术参数


    以下是5.0SMDJ系列TVS二极管的主要技术参数:
    | 参数 | 符号 | 值 | 单位 |
    ||
    | 最小峰值脉冲功率 | PPK | 5000 | 瓦 |
    | 最大瞬态正向浪涌电流 | IFSM | 300 | 安培 |
    | 稳态功率消耗(T L = 50°C) | PM(AV) | 6.5 | 瓦 |
    | 最大瞬态正向电压 | VF | 5 | 伏特 |
    | 工作温度范围 | TJ | -55 至 +150 | 摄氏度 |
    | 存储温度范围 | TSTG | -55 至 +150 | 摄氏度 |

    产品特点和优势


    1. 环保合规:符合RoHS标准并采用无卤素设计。
    2. 高可靠性:具有优异的瞬态响应时间(小于1.0ps)及稳定的电气特性。
    3. 宽泛的工作电压区间:覆盖多种应用需求,支持从5V至170V的不同电压等级。
    4. 优越的热管理性能:高效的散热设计确保长期稳定运行。
    5. 紧凑型封装:SMC封装便于PCB布局设计,节省空间。

    应用案例和使用建议


    应用案例
    5.0SMDJ系列TVS二极管适用于多种场合,如便携式通信设备、计算机接口保护、以及视频信号线防雷击保护等。尤其在面对闪电过压或静电放电(ESD)时表现出色。
    使用建议
    为了最大化其保护效果,在电路设计中应注意以下几点:
    - 确保正确连接方向(单向器件需标记朝向电源正极)。
    - 根据实际工作条件选择合适的电压等级。
    - 避免超过最大允许的工作温度范围。

    兼容性和支持


    5.0SMDJ系列与市面上主流的SMD封装尺寸兼容,可轻松替换同类产品。此外,Bourns提供了详尽的技术文档和支持服务,涵盖安装指导、测试方法等内容,帮助客户快速集成到设计当中。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备启动延迟较长 | 检查供电回路是否存在短路或接触不良现象。 |
    | 输出信号异常波动 | 确认TVS器件选型是否匹配负载需求。 |
    | 工作一段时间后失效 | 核对是否超出了额定功率限值。 |

    总结和推荐


    综上所述,5.0SMDJ系列瞬态电压抑制二极管凭借其卓越的技术指标、广泛的应用场景及可靠的支持体系,在行业内具备显著的竞争优势。对于需要高性能保护解决方案的项目而言,这是一个值得信赖的选择。因此,我们强烈推荐将其纳入关键电子设备的设计考虑之中。

5.0SMDJ170A参数

参数
击穿电压 189V
峰值脉冲电流 18.2A
峰值脉冲功率 5KW
极性 单向
工作电压 170V
箝位电压 275V
7.11mm(Max)
DO-214AB,SMC
2.62mm(Max)
通用封装 SMC(DO-214AB)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

5.0SMDJ170A厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

5.0SMDJ170A数据手册

厂牌 PDF简要描述 下载
BOURNS TVS二极管/ESD抑制器 BOURNS 5.0SMDJ170A 5.0SMDJ170A数据手册

5.0SMDJ170A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.6254 ¥ 5.3159
450+ $ 0.5974 ¥ 5.0779
850+ $ 0.5814 ¥ 4.9419
1700+ $ 0.5712 ¥ 4.8552
库存: 4500
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 1063.18
直接购买
加入购物车
