CDSOD323-T08C

产品分类: TVS二极管/ESD抑制器
厂牌: BOURNS
产品描述: Bourns 双向TVS二极管, 最大钳位电压 13.4V, 贴片安装, SOD-323封装, 最小击穿电压 8.5V
供应商型号: 26M-CDSOD323-T08C
供应商: 云汉优选
标准整包数: 1

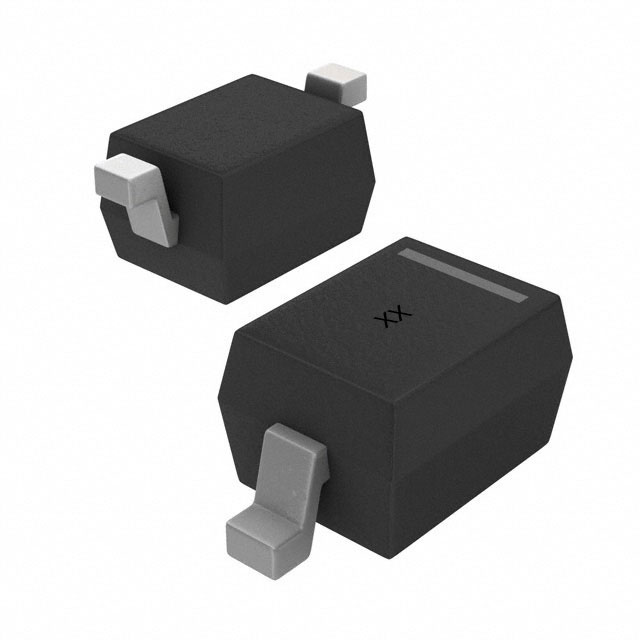

BOURNS TVS二极管/ESD抑制器 CDSOD323-T08C

CDSOD323-T08C概述

    # CDSOD323-TxxC TVS Diode Array 系列

    产品简介


    CDSOD323-TxxC 是 Bourns 公司生产的瞬态电压抑制器(TVS)二极管阵列系列,专为移动通信、计算机和视频设备的浪涌及静电放电(ESD)保护设计。这些二极管提供从 3V 到 24V 的不同额定电压,适用于多种应用,如手机、平板电脑、笔记本电脑、数字相机、MP3 播放器、GPS 和 USB 接口等。

    技术参数


    CDSOD323-TxxC TVS 二极管的主要技术参数如下:
    | 参数 | 符号 | 值 | 单位 |
    ||
    | 最高峰脉冲功率 | PPP | 350 | W |
    | 工作温度范围 | TJ | -55 至 +150 | °C |
    | 存储温度范围 | TSTG | -55 至 +150 | °C |
    | 最小击穿电压(1mA) | VBR | 3.3 至 26.7 | V |
    | 工作峰值电压 | VWM | 3.3 至 24 | V |
    | 最大箝位电压(1A) | VC | 7.0 至 43 | V |
    | 典型箝位电压(8/20µs) | VC | 18.3 至 56 | V |
    | 最大漏电流(VWM) | ID | 1 至 5 | µA |
    | 典型电容(0V, 1MHz) | CJ | 3 | pF |

    产品特点和优势


    特点
    - 环保标准:CDSOD323-TxxC 符合 RoHS 规范,并且不含铅。
    - 保护功能:可保护单线或单个 I/O 端口,具有双向配置。
    - 高可靠性:最大 ESD 保护能力达到 30 kV。
    - 低电容:典型电容约为 3 pF。
    - 易于安装:符合 JEDEC 标准,便于标准贴装设备处理。
    优势
    - 紧凑尺寸:SOD323 封装,适合小型化电子产品。
    - 高性能:能够替代传统 0805 多层压敏电阻(MLV)。
    - 广泛适用:适用于多种应用领域,尤其是便携式电子设备。
    - 认证齐全:符合 IEC 61000-4-2(ESD)、IEC 61000-4-4(快速瞬变脉冲群)和 IEC 61000-4-5(浪涌)要求。

    应用案例和使用建议


    应用案例
    CDSOD323-TxxC 广泛应用于多种便携式电子设备中,例如:
    - 智能手机:保护内部电路免受 ESD 损害。
    - 平板电脑和笔记本电脑:提供可靠的 I/O 端口保护。
    - 数字相机和 MP3 播放器:防止外部干扰对信号传输的影响。
    使用建议
    1. 选择合适的型号:根据具体的应用需求,选择合适的工作峰值电压(VWM)。
    2. 安装注意事项:确保正确的极性连接,避免反向偏置导致的损坏。
    3. 环境因素考虑:在高温或低温环境下使用时,应注意温湿度变化对二极管性能的影响。

    兼容性和支持


    CDSOD323-TxxC 二极管与大多数便携式电子设备和电路板相兼容。Bourns 提供全面的技术支持和售后服务,包括:
    - 官方文档和选型指南:帮助客户正确选择和使用产品。
    - 技术支持热线:专业团队随时解答您的技术疑问。

    常见问题与解决方案


    1. 问题:安装后发现没有预期的保护效果。
    - 解决办法:检查接线是否正确,确保极性正确。如果需要,重新测试以验证二极管的实际性能。
    2. 问题:温度过高时,二极管无法正常工作。
    - 解决办法:在安装时考虑散热措施,如添加散热片或选用适合高工作温度的产品型号。

    总结和推荐


    综合评估
    CDSOD323-TxxC TVS 二极管以其出色的环保标准、高效能和广泛的应用领域,成为便携式电子设备的理想选择。特别是在面对日益严峻的 ESD 保护需求时,这款二极管凭借其低电容和高可靠性脱颖而出。
    结论
    我们强烈推荐 CDSOD323-TxxC TVS 二极管用于各种便携式电子设备的设计和制造。它不仅能满足严格的工业标准,还能提供卓越的性能和可靠性。如果您正在寻找一款高性能、环保的瞬态电压抑制器,那么 CDSOD323-TxxC 将是您的理想选择。

CDSOD323-T08C参数

参数
击穿电压 8.5V
峰值脉冲电流 17A
峰值脉冲功率 350W
极性 双向
工作电压 8V
箝位电压 18.5V
1.9mm(Max)
SC-76,SOD-323
1.1mm(Max)
通用封装 SC-76,SOD-323
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CDSOD323-T08C厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CDSOD323-T08C数据手册

厂牌 PDF简要描述 下载
BOURNS TVS二极管/ESD抑制器 BOURNS CDSOD323-T08C CDSOD323-T08C数据手册

CDSOD323-T08C封装设计

查看详情并下载
Symbol
Footprint
3D Model
