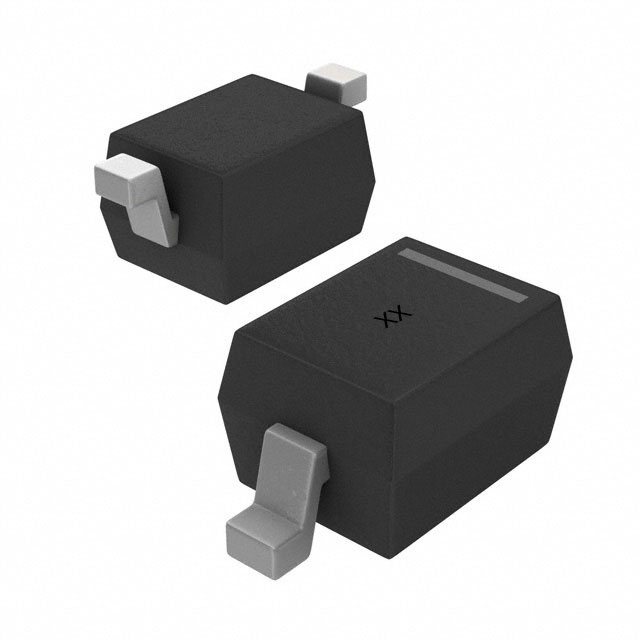

CDSOD323-T15SC

产品分类: TVS二极管/ESD抑制器
厂牌: BOURNS
产品描述: Bourns 双向TVS二极管, 最大钳位电压 24V, 贴片安装, SOD-323封装, 最小击穿电压 16.7V
供应商型号: AV-A-BNSCDSOD323T15SC
供应商: Avnet
标准整包数: 3000
BOURNS TVS二极管/ESD抑制器 CDSOD323-T15SC

CDSOD323-T15SC概述


    产品简介


    Bourns CDSOD323-TxxSC系列是一款适用于便携式通信、计算及视频设备的瞬态电压抑制(TVS)二极管。这些二极管提供了强大的浪涌和静电放电(ESD)保护功能。产品分为单向和双向配置,具有广泛的工作电压范围(3V至36V)。这种紧凑型SOD-323封装的产品非常适合在计算机笔记本电脑、手机、个人数字助理(PDA)和数码相机等设备中使用。

    技术参数


    基本规格
    - 额定电压:3V至36V
    - 工作温度:-55°C 至 +150°C
    - 存储温度:-55°C 至 +150°C
    - 峰值脉冲功率(tp = 8/20 μs)
    - 单向:500 W
    - 双向:400 W
    电气特性
    - 最小击穿电压@1 mA:
    - 4.0V至40.0V
    - 工作峰值电压:
    - 3.3V至36.0V
    - 最大钳位电压@IP = 1 A:
    - 7.0V至60.0V
    - 典型钳位电压@8/20 μs@IPP:
    - 10.9V至75.0V
    - 最大漏电流@VWM:
    - 1μA
    热特性
    - 最高存储温度:+150°C
    - 最低存储温度:-55°C

    产品特点和优势


    1. 无铅标准:产品采用无铅材料,符合RoHS规范。
    2. 高抗静电能力:最大ESD保护为30 kV。
    3. 强浪涌保护:超过24 A的浪涌保护。
    4. 配置灵活:提供单向和双向两种配置选择。
    5. 小体积:采用SOD-323封装,体积小巧,适合各种便携式设备。
    6. 易于处理:表面贴装设计,可使用标准设备轻松安装。
    7. 环境适应性强:可在宽广的温度范围内稳定工作。

    应用案例和使用建议


    应用案例
    - 计算机笔记本电脑:用于保护内部电路免受静电冲击和电源浪涌的影响。
    - 手机:提高设备在极端环境下对静电放电的耐受能力。
    - 个人数字助理(PDA):防止静电和浪涌对内部电路造成损害。
    - 数码相机:确保在极端天气条件下设备的可靠运行。
    使用建议
    1. 正确选择配置:根据具体应用需求选择单向或双向配置。
    2. 合理布线:确保二极管的布局不会受到其他元件的干扰。
    3. 温度管理:注意二极管的工作温度范围,避免过热。
    4. 验证性能:在实际应用中进行测试以确保其符合预期性能。

    兼容性和支持


    兼容性
    - CDSOD323-TxxSC系列可以与其他采用相同封装和引脚排列的电子元器件兼容,如某些品牌的TVS二极管。
    支持和维护
    - Bourns公司提供详细的技术文档和支持服务,用户可以通过官网查询相关信息或联系客服获取技术支持。

    常见问题与解决方案


    1. 问题:如何判断二极管的方向?
    - 解决方案:单向产品的包装上会有一个阳极带标记。

    2. 问题:是否支持无铅焊接?
    - 解决方案:是的,产品完全符合RoHS规范。

    3. 问题:是否有详细的性能图表?
    - 解决方案:可以在产品手册的性能图部分找到详细的数据和曲线图。

    总结和推荐


    总体而言,Bourns CDSOD323-TxxSC系列TVS二极管以其高性能、高可靠性以及灵活的配置选项,非常适合在各类便携式电子产品中使用。它不仅具备出色的ESD和浪涌保护能力,还具备宽广的工作温度范围和良好的兼容性,使其成为市场上非常有竞争力的选择。对于需要高可靠性的设备制造商来说,这款产品无疑是一个值得考虑的理想选择。

CDSOD323-T15SC参数

参数
极性 双向
工作电压 15V
箝位电压 33V
击穿电压 16.7V
峰值脉冲电流 12A
峰值脉冲功率 400W
1.9mm(Max)
SC-76,SOD-323
1.14mm(Max)
通用封装 SC-76,SOD-323
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 散装,卷带包装
