1.5SMC22A

产品分类: TVS二极管/ESD抑制器
厂牌: BOURNS
产品描述: 18.8V 单向 1.5KW 49.7A 30.6V 20.9V SMC(DO-214AB) 贴片安装
供应商型号: 1.5SMC22ABBTR-ND
供应商: Digi-Key
标准整包数: 3000

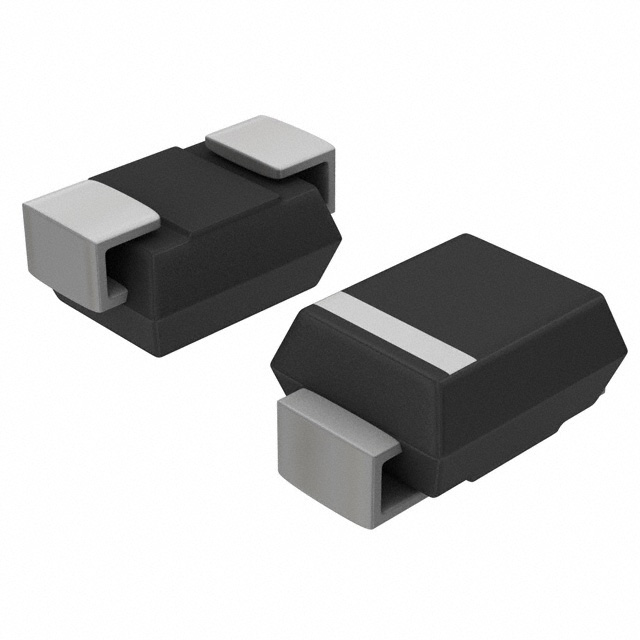

BOURNS TVS二极管/ESD抑制器 1.5SMC22A

1.5SMC22A概述

    1.5SMC Transient Voltage Suppressor Diode系列技术手册

    产品简介


    1.5SMC Transient Voltage Suppressor Diode(瞬态电压抑制二极管)系列是专为便携式通信、计算机和视频设备市场设计的紧凑型表面贴装器件。这些二极管适用于多种保护应用,例如静电放电(ESD)、快速瞬变脉冲(EFT)和浪涌保护。它们能够提供从6.8伏到550伏的反向击穿电压选择,适合各种不同的应用需求。

    技术参数


    - 反向击穿电压(Breakdown Voltage): 6.8至550伏特
    - 峰值脉冲功率(Peak Pulse Power): 1500瓦
    - 最大非重复瞬态浪涌电流(Maximum Non-Repetitive Surge Current): 200安培
    - 额定温度范围(Operating Temperature Range): -55°C至+150°C
    - 存储温度范围(Storage Temperature Range): -55°C至+150°C
    - 封装形式(Package): SMC/DO-214AB
    - 符合标准(Compliance): RoHS合规、无卤素、JEDEC标准

    产品特点和优势


    - 高可靠性: 峰值脉冲功率达到1500瓦,适用于高强度电流的应用场景。
    - 低热阻: 热阻较低,能够有效散热,延长使用寿命。
    - 快速响应时间: 从0V到最小击穿电压的响应时间小于1.0皮秒(单向设备),小于5.0皮秒(双向设备)。
    - 易于操作: 符合JEDEC标准,便于使用标准贴片机进行处理。
    - 兼容性强: 表面贴装设计方便自动化生产线集成。

    应用案例和使用建议


    1. 便携式通信设备: 保护手机、平板电脑等免受外部静电冲击。
    2. 计算机系统: 保护主板和其他内部电路免受瞬间高压冲击。
    3. 视频设备: 用于电视、显示器等,防止高压脉冲损害敏感组件。
    使用建议:
    - 在选择合适的反向击穿电压时,需要考虑到设备的具体工作环境和潜在的浪涌电压。
    - 尽量保持良好的接地设计,以确保最佳的性能和安全性。

    兼容性和支持


    - 本系列产品符合JEDEC标准,易于与其他标准化组件兼容。
    - 厂商提供技术支持和售后服务,确保用户能够在使用过程中获得及时的帮助。

    常见问题与解决方案


    - 问题: 脉冲电流过高导致器件损坏。
    解决方案: 确保设备能够承受的最大非重复瞬态浪涌电流不超过额定值。
    - 问题: 温度过高导致器件失效。
    解决方案: 使用散热片或其他冷却措施,确保设备工作在规定的温度范围内。

    总结和推荐


    1.5SMC Transient Voltage Suppressor Diode系列在便携式通信、计算和视频设备中表现出色,提供了高度可靠的保护功能。其快速响应时间和高可靠性使其成为保护电子设备的理想选择。强烈推荐在需要高性能瞬态电压保护的应用中使用此系列二极管。

1.5SMC22A参数

参数
击穿电压 20.9V
峰值脉冲电流 49.7A
峰值脉冲功率 1.5KW
极性 单向
工作电压 18.8V
箝位电压 30.6V
7.11mm(Max)
DO-214AB,SMC
2.42mm(Max)
通用封装 SMC(DO-214AB)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

1.5SMC22A厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

1.5SMC22A数据手册

厂牌 PDF简要描述 下载
BOURNS TVS二极管/ESD抑制器 BOURNS 1.5SMC22A 1.5SMC22A数据手册

1.5SMC22A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.1726 ¥ 1.4442
6000+ $ 0.1703 ¥ 1.4252
库存: 21000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 4332.6
