VB 2,0/1/24

产品分类: 其他变压器
产品描述: 230V(AC) 24V(AC) 2VA 通孔安装 32.3mm*27.3mm*26.8mm
供应商型号: 7320376
供应商: 海外现货
标准整包数: 1

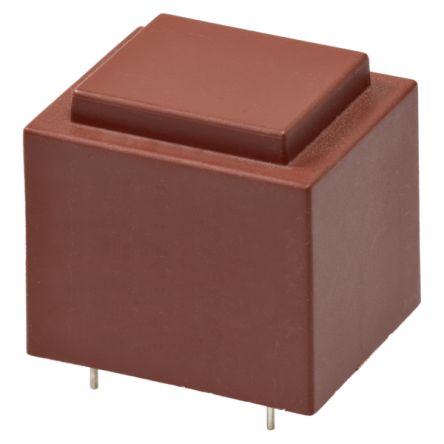

BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 VB 2,0/1/24

VB 2,0/1/24概述


    产品简介


    本产品是一款短路保护型PCB变压器,型号为VB。它具有多种输出电压版本(如6V至24V),适用于多种电路调整和电气隔离需求。这些变压器广泛应用于各类工业设备、通信系统以及家用电器等领域,能够提供稳定可靠的电源转换解决方案。

    技术参数


    - 输入电压: 230Vac
    - 输出电压:
    - 单输出电压:6V, 8V, 9V, 12V, 15V, 18V, 24V
    - 双输出电压:2x6V, 2x8V, 2x9V, 2x12V, 2x15V, 2x18V, 2x24V
    - 额定功率:
    - 0.35VA, 0.5VA, 1.0VA, 1.2VA, 1.5VA, 2.0VA, 2.3VA, 2.8VA, 3.2VA
    - 最大工作频率: 50 - 60Hz
    - 效率:
    - 30% - 58%
    - 绝缘等级: B级
    - 最大工作温度: 70°C(部分型号为50°C)
    - 防护等级: IP00
    - 无负载电压比: 1.35 - 1.80倍
    - 无负载损耗: 0.80W - 1.95W

    产品特点和优势


    1. 尺寸紧凑:即便在高输出功率下,仍能保持最小尺寸。
    2. 固有的短路保护:无需额外组件即可实现短路保护功能。
    3. 双输出电压选项:便于连接并联或串联电路。
    4. 高温适应性:设计允许在高达70°C的环境下正常工作。
    5. 卓越的长期可靠性:采用XtraDenseFill树脂封装,确保永久防腐蚀、高绝缘值和最佳电气可靠性。
    6. 双腔室线圈壳设计:提高整体稳定性。

    应用案例和使用建议


    应用案例
    - 工业设备: 在各种自动化设备中作为电源供应,如机器人、PLC控制板等。
    - 通信系统: 在通讯基站或路由器中,为各类传感器或模块供电。
    - 家用电器: 用于小型家电如吸尘器、电吹风等的电源转换。
    使用建议
    - 根据实际应用场景选择合适功率的型号,以保证高效运行。
    - 确保工作环境温度不超过额定范围,避免因过热导致的性能下降。
    - 安装时注意散热,确保良好的通风环境。

    兼容性和支持


    该变压器具有较高的兼容性,可广泛用于多种标准和认证体系(如UL、CSA、ENEC等)。制造商提供技术支持和服务,包括产品选型指导、安装及维护建议等。

    常见问题与解决方案


    1. 问题: 设备无法启动?
    - 解决办法: 检查输入电源是否正常,确认变压器接线正确。

    2. 问题: 输出电压不稳定?
    - 解决办法: 检查负载情况,确保负载不超出变压器额定范围。
    3. 问题: 发热严重?
    - 解决办法: 检查周围环境,确认通风良好;考虑增加散热措施。

    总结和推荐


    综上所述,这款短路保护型PCB变压器在尺寸、可靠性和适应性方面表现优异,适用于多种复杂应用场景。如果您需要一款高效、耐用且灵活的电源转换解决方案,强烈推荐使用此款产品。

VB 2,0/1/24参数

参数
匝数比 -
频率范围 -
初级电压 230V(AC)
电感值 -
次级电压 24V(AC)
变压器类型 -
额定功率 2VA
长*宽*高 32.3mm*27.3mm*26.8mm
安装方式 通孔安装

VB 2,0/1/24厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

VB 2,0/1/24数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 BLOCK TRANSFORMATOREN-ELEKTRONIK VB 2,0/1/24 VB 2,0/1/24数据手册

VB 2,0/1/24封装设计

查看详情并下载
Symbol
Footprint
3D Model
