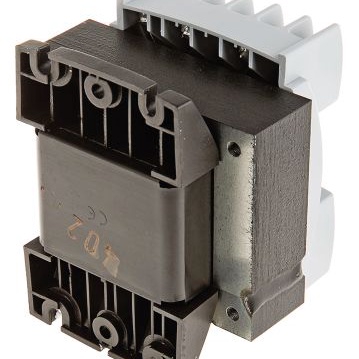

0 428 41

产品分类: 其他变压器
厂牌: LEGRAND
产品描述: 230V~400V 12V(AC) 63VA 面板安装 98mm*84mm*77mm
供应商型号: 383273
供应商: 欧时
标准整包数: 1
LEGRAND 其他变压器 0 428 41

0 428 41概述

    # 安全隔离变压器产品技术手册

    1. 产品简介


    安全隔离变压器(Control, Signalling and Safety Isolation Transformers)是用于控制和信号电路的特殊变压器,广泛应用于工业控制设备、楼宇自动化系统、机器设备等领域。其主要功能包括提供安全隔离、电压调整及干扰抑制,确保用电设备的安全性与可靠性。本产品适用于符合EN 61131-2、EN 60204-1和EN 60439-1标准的设备,且通过IEC/EN 61558-2-2、61558-2-4或61558-2-6认证。
    主要特点
    - 类型:单相开放式设计,支持DIN导轨安装或Lina板固定。
    - 额定功率范围:40 VA至4000 VA。
    - 安全等级:符合IP防护等级标准,最高可达IP 2x。
    - 绝缘特性:初级与次级间绝缘电压高达4510V。
    - 工作温度:最大环境温度为50°C,无降额。

    2. 技术参数


    技术规格
    | 参数 | 描述 |

    | 输入电压 | 230-400 V ±15% |
    | 输出电压 | 12-24 V或24-48 V |
    | 额定频率 | 50-60 Hz |
    | 输出容量 | 最大瞬时输出功率(IEC/CSA标准下):40 VA 至 4000 VA |
    性能指标
    - 绝缘电压:初级与次级之间4510V;初级与地之间2240V。
    - 效率:最高可达94.7%(1600 VA型号)。
    - 瞬时电流损耗:最高不超过6.6 VA。
    - 防护等级:IP 2x(低于400 VA),IK 04。
    - 工作环境:最大操作温度50°C。

    3. 产品特点和优势


    产品亮点
    1. 高安全性:采用双重绝缘设计,次级输出电压低于50V,有效防止电击风险。
    2. 多功能支持:支持多种固定方式(DIN导轨、Lina板),适合不同场景需求。
    3. 灵活配置:可根据负载要求选择合适的功率输出,支持多模块组合。
    4. 低功耗:空载损耗极低,有效减少能源浪费。
    市场竞争力
    - 兼容性强:可集成于多种工业设备中,适用范围广。
    - 认证齐全:通过多项国际认证(如UL506、CSA C22-2-N°66),确保产品质量稳定。

    4. 应用案例和使用建议


    实际应用场景
    - 工业控制设备:为PLC、接触器等设备提供稳定电源。
    - 信号指示系统:为LED指示灯和远程继电器供电。
    - 建筑自动化:用于楼宇设备管理系统的电源分配。
    使用建议
    1. 在选择变压器时,优先考虑瞬时负载需求,并确保所选变压器具有足够的瞬时功率输出能力。
    2. 若负载较大,建议增加辅助保护措施(如熔断器或断路器)。
    3. 定期检查变压器运行状态,特别是长时间满载工作后的温升情况。

    5. 兼容性和支持


    兼容性
    - 与主流DIN导轨兼容,支持快速安装。
    - 可与其他标准接口设备无缝连接,无需额外适配。
    支持服务
    - 提供详尽的技术文档及用户指南。
    - 客户技术支持热线:+44 (0) 845 605 4333。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 变压器过热 | 检查负载是否超出额定值,必要时升级变压器。 |
    | 输出电压波动 | 调整负载平衡,确保输入电压稳定。 |
    | 设备启动异常 | 确保变压器瞬时功率满足实际需求。 |

    7. 总结和推荐


    综合评估
    - 优点:
    1. 高效节能,空载损耗极低。
    2. 安全性极高,完全符合国际安全标准。
    3. 支持灵活安装,适应性强。
    - 不足:
    无明显不足,但在极端高负荷情况下可能需要额外散热措施。
    推荐使用
    基于上述分析,推荐在工业控制和信号指示系统中使用此款安全隔离变压器。其卓越的性能和广泛的适用性使其成为相关领域的理想选择。

    注:本手册详细内容可参考技术文档,如有进一步需求,请联系技术支持部门获取更多信息。

0 428 41参数

参数
电感值 -
次级电压 12V(AC)
变压器类型 -
额定功率 63VA
匝数比 -
频率范围 -
初级电压 230V~400V
长*宽*高 98mm*84mm*77mm
安装方式 面板安装

0 428 41厂商介绍

Legrand是一家全球领先的电气和数字建筑基础设施专家,成立于1865年,总部位于法国。公司主要提供电气安装、信息网络、数据中心、楼宇自动化和能源管理系统等产品和服务。

Legrand的产品主要分为以下几类:
1. 电气安装:包括开关插座、电缆管理、配电系统等。
2. 信息网络:包括网络连接、数据中心、光纤布线等。
3. 楼宇自动化:包括照明控制、安全系统、能源管理等。
4. 能源管理:包括智能电网、太阳能发电、储能系统等。

Legrand的产品广泛应用于住宅、商业、工业、数据中心等各个领域,为客户提供安全、高效、智能的解决方案。

Legrand的优势在于:
1. 创新:公司持续投入研发,拥有众多专利技术。
2. 全球布局:在全球设有生产基地和销售网络,满足全球客户需求。
3. 质量:产品通过严格的质量控制,确保可靠性和耐用性。
4. 定制化:提供定制化的解决方案,满足客户的特定需求。

0 428 41数据手册

厂牌 PDF简要描述 下载
LEGRAND 其他变压器 LEGRAND 0 428 41 0 428 41数据手册

0 428 41封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 68.6911 ¥ 580.4398
10+ $ 66.6212 ¥ 562.9495
50+ $ 66.6212 ¥ 562.9495
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 580.43
