0 428 72

产品分类: 其他变压器
厂牌: LEGRAND
产品描述: 230V~400V 24V~48V 100VA 面板安装 98mm*84mm*86mm
供应商型号: 383314
供应商: 海外现货
标准整包数: 1
LEGRAND 其他变压器 0 428 72

0 428 72概述


    产品简介

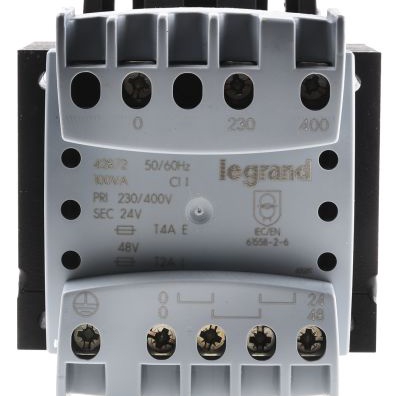

    本产品为单相开放式控制、信号和安全隔离变压器,适用于多种应用场景。它具备初级电压范围为230-400V±15V,次级电压可选24-48V或115-230V,主要功能包括隔离、信号传输及安全保护。这些产品广泛应用于需要隔离电源的应用场合,如工业控制设备、通信系统和自动化设备等。

    技术参数


    | 参数名称 | 描述 |

    | 初级电压 | 230-400V±15V |
    | 次级电压 | 24-48V 或 115-230V |
    | 功率范围 | 40VA 至 4000VA |
    | 额定功率 | 可以在不同功率等级下提供相应的瞬时功率 (在功率因数为 0.5 时,见表格数据) |
    | 环境温度 | 最大环境工作温度为 50°C 无降额处理,绝缘电压:初级/次级 4510V,初级/接地 2240V,次级/接地 250V(12-24V),48, 115 和 230V(1780V) |
    | 封装防护等级 | IP2X 或 IPXXB 至 400VA;IK 04 |
    | 认证标准 | 符合 IEC/EN 61558-2-2、2-4、2-6,UL 506 和 CSA C22-2-N°66 |
    | 绝缘盖 | 提供高达 1000VA 的绝缘盖 |

    产品特点和优势


    1. 多重固定方式:可固定于DIN导轨或Lina 12.5/25安装板,灵活适用各种安装需求。
    2. 高效率:在不同功率和负载条件下均能保持高效运行,最高可达 95% 以上。
    3. 干扰滤波器:内置干扰/扰动滤波器,有效减少电磁干扰。
    4. 多功能保护:通过 gG 类保险丝或 C 类断路器实现二次保护,确保设备的安全运行。
    5. 适用标准:符合EN 61131-2, EN 60204-1 和 EN 60439-1 标准,适用于多种设备集成要求。

    应用案例和使用建议


    应用案例
    此款变压器适用于需要隔离电源的多种工业应用场景,例如工厂自动化控制系统、通信设备以及楼宇管理系统。具体实例包括在数控机床中作为主控系统的电源供应,或是通信基站中的信号传输电源模块。
    使用建议
    为了最大化利用本产品的优势,建议在选用前仔细确认负载功率及工作条件,确保设备的稳定运行。同时,在安装过程中需注意变压器与安装底板的固定方式,确保安装牢固。

    兼容性和支持


    此款变压器与符合相应标准的设备和其他电子元件具有良好的兼容性。制造商提供了详细的安装指南和技术支持,如有需要,用户可以直接联系制造商获取进一步的帮助。

    常见问题与解决方案


    1. 问题:如何计算变压器的最大瞬时功率?
    - 解答:首先确定所有接触器的稳态功率、所有指示灯和LED的总功率以及最大接触器的起动功率。然后使用公式 P inrush = 0.8 (ΣPm + ΣPv + Pa) 进行计算。
    2. 问题:如何选择合适的变压器?
    - 解答:首先根据所需负载确定瞬时功率要求,参考产品手册中的功率数据表,选择额定功率大于等于瞬时功率需求的产品。

    总结和推荐


    综上所述,该款控制、信号和安全隔离变压器以其高效、可靠的性能,灵活的安装方式以及广泛的适用标准,成为工业自动化和通讯设备中的理想选择。鉴于其高性价比和良好的市场反馈,我们推荐在相关项目中优先考虑使用此款产品。

0 428 72参数

参数
次级电压 24V~48V
变压器类型 -
额定功率 100VA
匝数比 -
频率范围 -
初级电压 230V~400V
电感值 -
长*宽*高 98mm*84mm*86mm
安装方式 面板安装

0 428 72厂商介绍

Legrand是一家全球领先的电气和数字建筑基础设施专家,成立于1865年,总部位于法国。公司主要提供电气安装、信息网络、数据中心、楼宇自动化和能源管理系统等产品和服务。

Legrand的产品主要分为以下几类:
1. 电气安装:包括开关插座、电缆管理、配电系统等。
2. 信息网络:包括网络连接、数据中心、光纤布线等。
3. 楼宇自动化:包括照明控制、安全系统、能源管理等。
4. 能源管理:包括智能电网、太阳能发电、储能系统等。

Legrand的产品广泛应用于住宅、商业、工业、数据中心等各个领域,为客户提供安全、高效、智能的解决方案。

Legrand的优势在于:
1. 创新:公司持续投入研发,拥有众多专利技术。
2. 全球布局:在全球设有生产基地和销售网络,满足全球客户需求。
3. 质量:产品通过严格的质量控制,确保可靠性和耐用性。
4. 定制化:提供定制化的解决方案,满足客户的特定需求。

0 428 72数据手册

厂牌 PDF简要描述 下载
LEGRAND 其他变压器 LEGRAND 0 428 72 0 428 72数据手册
