0030P1-2-009K

产品分类: 其他变压器
厂牌: TALEMA
产品描述: 230V(AC) 2*9(AC) 30VA 39.1mm(高度)
供应商型号: 2238522
供应商: 海外现货
标准整包数: 1
TALEMA 其他变压器 0030P1-2-009K

0030P1-2-009K概述


    产品简介

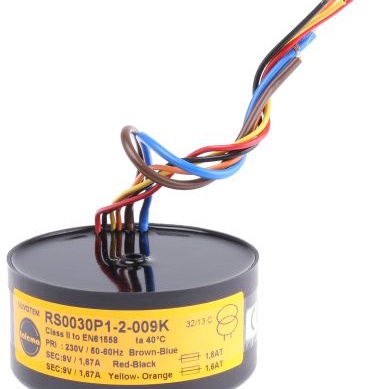

    本篇技术手册介绍的是由Nuvotem公司生产的30VA封装式环形变压器(Toroidal Transformer)。这种变压器采用单个230V初级绕组设计,具有两个次级绕组,可以在串联、并联或独立使用之间进行切换。该型号广泛应用于需要高效率、低损耗及紧凑尺寸的电子设备中,例如电源适配器、医疗设备和工业控制装置等。

    技术参数


    | 参数名称 | 值 |

    | 输入电压范围 | 207V - 253V (230V +/- 10%) |
    | 初级绕组阻抗 | 约92Ω @ 25°C |
    | 铁损 | 约0.25W |
    | 铜损 | 约6.71W |
    | 工作频率 | 50/60Hz |
    | 温度等级 | Winding Wire (Class H): 180°C
    Insulation (Class B): 130°C
    Connection Lead Insulation (Class A): 105°C |
    | 认证标准 | UL506 & UL5085, EN61558, EN60065, VDE0550, BS415 |

    产品特点和优势


    1. 高效率:双次级绕组可以灵活配置,支持串联、并联或独立使用,适用于各种不同需求的应用。
    2. 低损耗:铁损和铜损都较低,确保了长时间运行时的稳定性和效率。
    3. 高温度等级:初级绕组和次级绕组均采用高温等级材料,可在较宽的工作温度范围内稳定运行。
    4. 紧凑设计:外壳为黑色圆柱形,直径81.3mm,高度39.1mm,重量仅为0.58kg,便于安装和集成到各类设备中。
    5. 绝缘保护:初级绕组和次级绕组均采用双层绝缘处理,安全可靠。

    应用案例和使用建议


    应用案例
    该环形变压器适用于多种场合,例如电源适配器、医疗设备、通信设备、工业控制系统等。根据手册中提供的具体规格,这些变压器被广泛用于不同类型的电源转换和信号传输系统。
    使用建议
    - 在选择变压器时,应考虑输入电压范围和输出电压需求,确保所选型号能够满足应用要求。
    - 在连接次级绕组时,需注意正确的串联、并联或独立使用方式,以达到最佳性能。
    - 定期检查连接点的接触情况和导线状况,确保长期稳定运行。

    兼容性和支持


    - 兼容性:该型号变压器符合UL506与UL5085认证,并通过EN61558认证(证书编号2161054.01或2161054.02),可与其他同类认证设备兼容使用。
    - 支持:制造商提供技术支持和售后服务,可通过电话(+353 7495 48666)或邮件(info@nuvotem.com)获取帮助。

    常见问题与解决方案


    1. Q:如何检查初级绕组阻抗?
    - A:使用万用表测量初级绕组电阻,正常值约为92Ω @ 25°C。

    2. Q:如果发现铜损偏大怎么办?
    - A:检查连接点是否有氧化现象,必要时重新焊接;确保使用合格的导线材料。

    3. Q:如何验证绝缘状态?
    - A:使用绝缘电阻测试仪(兆欧表)检测初级与次级绕组之间的绝缘电阻,正常值应在1MΩ以上。

    总结和推荐


    综上所述,Nuvotem的这款30VA封装式环形变压器在性能、可靠性及适用性方面表现优秀。其高效、低损耗的特点使其非常适合于多种电子设备应用。总体来看,这是一款值得推荐的产品,特别适合那些对设备稳定性和紧凑设计有较高要求的应用场合。

0030P1-2-009K参数

参数
初级电压 230V(AC)
电感值 -
次级电压 2*9(AC)
变压器类型 -
额定功率 30VA
匝数比 -
频率范围 -
长*宽*高 39.1mm(高度)

0030P1-2-009K厂商介绍

Talema公司是一家专注于高科技产品的企业,其主营产品涵盖了多个领域,包括但不限于:

1. 电子产品:涉及消费电子、工业控制、通信设备等。
2. 软件服务:提供定制化软件开发、IT咨询和技术支持。
3. 医疗设备:包括诊断设备、治疗设备和辅助医疗设备。
4. 环保技术:涉及清洁能源、废物处理和环境监测技术。

Talema公司的产品广泛应用于家庭、工业、医疗和环保等多个领域,旨在通过技术创新提升人们的生活质量和工作效率。

Talema的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的质量管理体系,确保产品可靠性。
- 客户服务:提供全方位的客户支持,包括售前咨询和售后服务。
- 市场洞察:对市场趋势有深刻理解,能够快速响应市场需求。

Talema公司致力于通过其高质量的产品和服务,为客户创造价值,推动行业进步。

0030P1-2-009K数据手册

厂牌 PDF简要描述 下载
TALEMA 其他变压器 TALEMA 0030P1-2-009K 0030P1-2-009K数据手册

0030P1-2-009K封装设计

查看详情并下载
Symbol
Footprint
3D Model
