G2402S

产品分类: 其他变压器

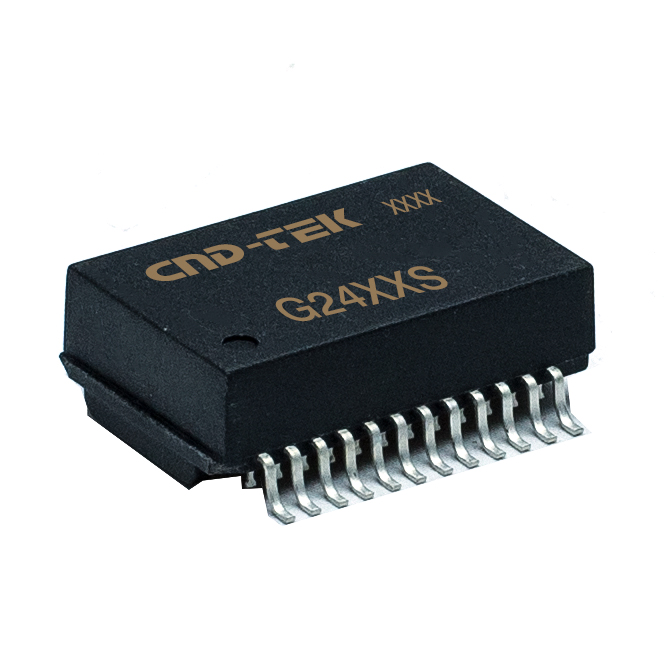

产品描述: 贴片千兆单口网络变压器 TRANSFORMER 以太网变压器 隔离变压器,封装:SMD-24P,17.8x12.3mm
供应商型号: G2402S SMD-24P,17.8X12.3MM
供应商: 云汉优选
标准整包数: 420
CND-TEK/深圳磁联达电子 其他变压器 G2402S

G2402S概述


    产品简介




    G2402S 1000 BASE-T MAGNETICS MODULES

    G2402S是一款专为千兆以太网(1000 Base-T)全双工应用设计的磁性模块。它支持五类非屏蔽双绞线(UTP),用于接口隔离和低共模发射,完全符合IEEE 802.3ab标准。该模块特别适用于需要高传输速率和可靠性的网络设备,如路由器、交换机和网络接口卡(NIC)等。


    技术参数




    - 工作温度范围: 0°C至+70°C
    - 存储温度范围: -25°C至+125°C
    - 输出耦合电感(OCL): 350 μH最小值 @ 100 KHz,100mV,8mA直流偏置
    - 泄漏电感: 0.5 μH最大值 @ 100 KHz,0.2V
    - 引脚间电容(Cw/w): 28pF最大值 @ 100 KHz,0.2V
    - 线圈电阻(DCR): 1.20Ω最大值
    - 匝数比(±5%): 1CT:1CT (TX), 1CT:1CT (RX)
    - 插入损耗: 最大-1.1 dB @ 1-100 MHz
    - 回波损耗: 最小-18 dB @ 1-30 MHz,最小-33 dB @ 80-100 MHz
    - 隔离高压测试(HI-POT): 1500Vrms,1 mA,1秒
    - 串扰: 最小-45 dB @ 30 MHz,最小-40 dB @ 60 MHz,最小-35 dB @ 100 MHz
    - 共模抑制: 最小-43 dB @ 1-30 MHz,最小-37 dB @ 60 MHz


    产品特点和优势




    G2402S磁性模块具有多个显著特点和优势:

    - 高性能: 高达1000 Base-T的数据传输速率和优秀的电气性能使其在高速网络环境中表现卓越。
    - 可靠性: 符合严格的工业标准,包括高温、振动、跌落和湿热等环境下的可靠性测试。
    - 兼容性: 支持五类非屏蔽双绞线,易于集成到现有的网络基础设施中。
    - 长寿命: 设计考虑到了长期使用的需求,确保设备的稳定性和耐用性。


    应用案例和使用建议




    应用案例:
    - 路由器和交换机: 用于高带宽的网络连接。
    - 网络接口卡(NIC): 提供可靠的网络通信能力。
    - 数据中心: 支持大规模网络环境下的高速数据传输。

    使用建议:
    - 在安装过程中要遵循推荐的焊接曲线,确保焊接质量和电气性能。
    - 在高温和高湿度环境下运行时,要特别注意保持良好的散热和防潮措施。
    - 定期进行电气性能检测,确保长期稳定运行。


    兼容性和支持




    G2402S磁性模块与大多数标准的五类非屏蔽双绞线完全兼容。制造商提供了详细的技术文档和支持服务,包括产品认证书和详细的焊接指导,以帮助客户顺利完成产品的安装和调试。


    常见问题与解决方案




    1. 问题: 插入损耗过高
    - 解决方案: 检查电路板上的布线布局,确保没有额外的噪声源,并遵循推荐的焊接曲线进行安装。

    2. 问题: 回波损耗不足
    - 解决方案: 确保所有的连接和接头都牢固且干净,检查信号路径上是否有阻抗不匹配的问题。

    3. 问题: 高温下性能下降
    - 解决方案: 确保适当的散热设计,使用散热片或风扇增强散热效果。


    总结和推荐




    综上所述,G2402S 1000 Base-T磁性模块凭借其出色的电气性能、广泛的兼容性和良好的可靠性,在千兆以太网应用中表现出色。它的多功能性和易用性使其成为各类网络设备的理想选择。我们强烈推荐使用这款产品,特别是在需要高传输速率和可靠性的环境中。

G2402S参数

参数
初级电压 -
电感值 -
次级电压 -
变压器类型 -
额定功率 -
匝数比 1:1
频率范围 -
通用封装 SMD-24P
