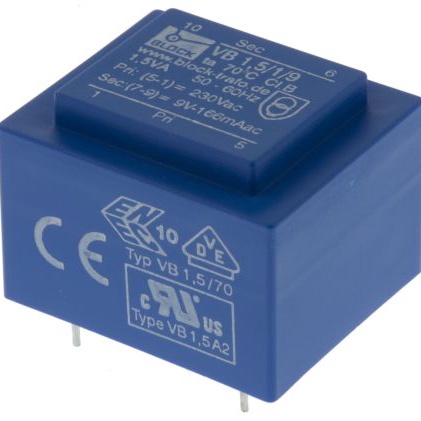

VB 1,5/1/9

产品分类: 其他变压器
产品描述: 230V(AC) 9V(AC) 1.5VA 通孔安装 32.3mm*27.3mm*23.8mm
供应商型号: 4209733
供应商: 海外现货
标准整包数: 1
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 VB 1,5/1/9

VB 1,5/1/9概述

    # 短路保护PCB变压器(VB)技术手册

    产品简介


    短路保护PCB变压器(VB)是一款适用于多种应用的高效、可靠的电子元器件。该产品主要用于电压调整和简单的电气隔离。它不仅作为主电源变压器提供稳定输出,还可用于安全隔离变压器以确保输入和输出之间的电气隔离。VB系列包括多种规格型号,可以满足不同的功率需求和输出电压配置。

    技术参数


    基本规格
    - 额定输入电压:230Vac
    - 额定频率:50 - 60Hz
    - 绝缘等级:B级
    - 工作温度范围:最高70°C(部分型号为50°C)
    - 效率:高达58%
    输出规格
    - 额定输出电压:6Vac至2x24Vac不等
    - 额定功率:0.35VA至3.2VA
    - 无负载电压(近似X因子):1.35至1.80
    - 无负载损耗(典型值):0.80W至1.95W
    - 效率:30%至58%
    认证标准
    - 符合VDE 0570 Teil 2-1, DIN EN 61558-2-1, EN 61558-2-1, IEC 61558-2-1, UL 5085-1/-2, CSA 22.2 No.66
    - 符合VDE 0570 Teil 2-6, DIN EN 61558-2-6, EN 61558-2-6, IEC 61558-2-6, UL 5085-1/-2, CSA 22.2 No.66
    - 符合ENEC 10 (VDE), UL 5085-1/-2, CSA 22.2 No.66

    产品特点和优势


    1. 最小尺寸与高输出:VB系列变压器设计紧凑,能够在保持小体积的同时提供高功率输出。
    2. 固有短路保护:内置短路保护机制,提高了系统的可靠性和安全性。
    3. 双输出电压:支持并联或串联连接,灵活适应各种应用需求。
    4. 耐高温设计:采用XtraDenseFill树脂封装,可承受高达70°C的工作环境,确保长期稳定运行。
    5. 防腐蚀处理:永久性防腐蚀设计,高绝缘值,最大化的电气可靠性。

    应用案例和使用建议


    应用案例
    - 工业控制:用于控制柜内的电源转换和电气隔离。
    - 自动化设备:配合传感器、执行器等组件进行信号传输和供电。
    - 通信设备:用于电信基站、路由器等设备中的电源管理。
    使用建议
    - 在设计电路时,需考虑VB系列的具体型号以匹配所需的输出电压和功率要求。
    - 安装过程中应注意安装环境温度,避免超过产品的工作温度限制。
    - 若需要并联或串联连接多个VB变压器,应选择合适的接线方式以确保电气特性的一致性和稳定性。

    兼容性和支持


    - 兼容性:VB系列产品适用于广泛的应用场景,可用于不同品牌的电子设备。
    - 支持:供应商提供详尽的技术文档和支持服务,确保用户能够快速解决问题并得到技术指导。

    常见问题与解决方案


    1. 问:产品如何防止过载?
    - 答:VB系列产品具有固有的短路保护功能,可有效防止过载造成的损害。
    2. 问:产品在极端温度下的表现如何?
    - 答:VB系列在最高70°C的工作环境下仍能保持稳定性能,但部分型号在极高温度下可能需要降额使用。
    3. 问:如何验证产品的认证标准?
    - 答:所有VB系列产品均通过相关认证标准测试,用户可查阅产品手册中的认证列表以确认符合标准。

    总结和推荐


    短路保护PCB变压器(VB)是一款高性能、高可靠性的产品,特别适合需要高功率密度、良好电气隔离特性的应用场景。无论是工业控制还是通信设备,VB系列都能提供理想的电源解决方案。强烈推荐在需要稳定、安全电源转换的应用场景中使用。
    如果您对产品有任何疑问或需要进一步的技术支持,欢迎联系我们的客服团队获取更多帮助。

VB 1,5/1/9参数

参数
初级电压 230V(AC)
电感值 -
次级电压 9V(AC)
变压器类型 -
额定功率 1.5VA
匝数比 -
频率范围 -
长*宽*高 32.3mm*27.3mm*23.8mm
安装方式 通孔安装

VB 1,5/1/9厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

VB 1,5/1/9数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 BLOCK TRANSFORMATOREN-ELEKTRONIK VB 1,5/1/9 VB 1,5/1/9数据手册

VB 1,5/1/9封装设计

查看详情并下载
Symbol
Footprint
3D Model
