首页  >  产品百科  >  VB 2.3/2/6

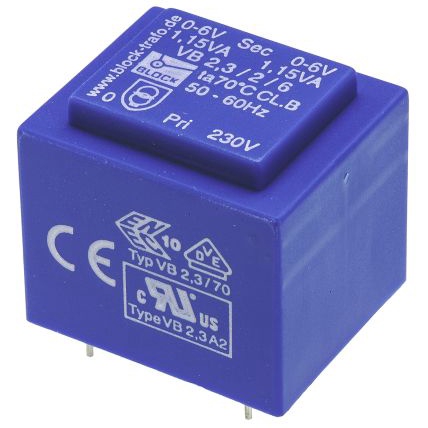

VB 2.3/2/6

产品分类: 其他变压器
产品描述: 230V(AC) 6V(AC) 2.3VA 通孔安装 32.3mm*29mm*27.3mm
供应商型号: 1707439
供应商: 海外现货
标准整包数: 91
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 VB 2.3/2/6

VB 2.3/2/6概述

    VB 2,0/2/12 Kurzschlussfester Printtransformator 技术手册

    产品简介


    VB 系列 Kurzschlussfester Printtransformator(短路保护印刷电路板变压器)是一种高性能、小型化的变压器,专为各种电源转换需求设计。这些变压器提供多种输出电压和功率等级,适用于各种电子产品、工业设备及照明系统。其显著特点是能够在有限的尺寸内提供高效的电能转换,并且具有出色的短路保护性能,确保安全可靠的操作。

    技术参数


    | 参数 | 描述 |

    | 输入电压 | 230 V |
    | 频率范围 | 50 - 60 Hz |
    | 空载损耗 | 0.8 W - 1.6 W |
    | 输出电压 | 6 V, 8 V, 9 V, 12 V, 15 V, 18 V, 24 V,双输出时倍数增加 |
    | 功率等级 | 0.35 VA - 3.20 VA |
    | 空载电压倍数 | 1.31 - 1.80 |
    | 短路保护 | 内置,无需外部保护电路 |
    | 安全认证 | C-UL-US, ENEC 10 (VDE) |
    | 保护等级 | IP 00 |
    | 工作温度范围 | -40°C 至 +70°C(某些型号为+50°C) |
    | 绝缘等级 | VDE=B, UL=105 |
    | 测试电压 | 5000 V, 50 Hz |
    | 效率 | 30% - 59% |
    | 封装形式 | 浇注封装 |

    产品特点和优势


    - 最小化尺寸,最大化功率:VB 系列变压器采用先进的磁芯设计,在极小的体积内实现了较高的功率密度,使设备更加紧凑。
    - 出色的短路保护性能:这些变压器内置短路保护机制,可以有效防止短路导致的损坏,延长使用寿命。
    - 环保材料:采用真空环氧树脂浇注,自熄灭且符合 UL 94 V-0 标准,减少火灾风险。
    - 高效率:某些型号的最大效率高达 59%,在提高能源利用效率方面表现卓越。

    应用案例和使用建议


    - 应用于电子产品:VB 系列广泛用于各种电子产品中,如手机充电器、电子玩具、灯具等。
    - 适用于工业设备:适用于各种工业设备的电源转换,如控制面板、检测仪器等。
    - 建议:在安装过程中确保变压器的输入和输出正确连接,避免反接。此外,根据实际负载选择合适的功率等级以保证最佳效果。

    兼容性和支持


    - 兼容性:VB 系列变压器可与各种标准电子元件和设备兼容,适配性强。
    - 技术支持:制造商提供详尽的技术文档和支持服务,包括安装指南和故障排查手册。

    常见问题与解决方案


    1. 问:为什么变压器会有空载损耗?
    答:这是变压器自身工作时不可避免的能量损失,用于维持变压器内部的磁场。

    2. 问:如何检查变压器是否短路?
    答:使用万用表测量输入和输出之间的电阻,如果电阻值异常低,则可能存在短路现象。

    总结和推荐


    VB 系列 Kurzschlussfester Printtransformator 是一款性能优越、安全可靠的变压器产品。它在有限的空间内提供了高效稳定的电力转换能力,非常适合各类电子产品和工业设备的应用。强烈推荐选用此系列变压器,以提升产品的整体性能和可靠性。

VB 2.3/2/6参数

参数
次级电压 6V(AC)
变压器类型 -
额定功率 2.3VA
匝数比 -
频率范围 -
初级电压 230V(AC)
电感值 -
长*宽*高 32.3mm*29mm*27.3mm
安装方式 通孔安装

VB 2.3/2/6厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

VB 2.3/2/6数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 BLOCK TRANSFORMATOREN-ELEKTRONIK VB 2.3/2/6 VB 2.3/2/6数据手册

VB 2.3/2/6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
91+ ¥ 104.0372
455+ ¥ 93.634
库存: 0
起订量: 91 增量: 0
交货地:
最小起订量为:91
合计: ¥ 0
直接购买
加入购物车
