VC 10/1/24

产品分类: 其他变压器
产品描述: 230V(AC) 24V(AC) 10VA 通孔安装 51mm*43mm*34.6mm
供应商型号: 4209761
供应商: 海外现货
标准整包数: 1
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 VC 10/1/24

VC 10/1/24概述

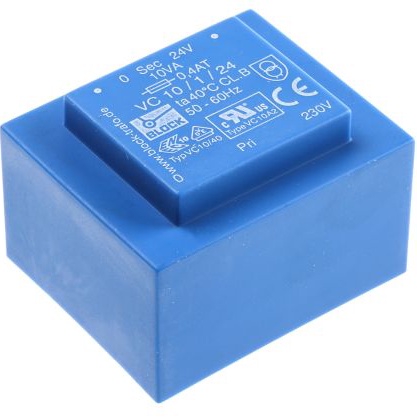

    # 产品技术手册:VC 10/1/24 PCB变压器

    产品简介


    VC 10/1/24是一款专为紧凑型设计而优化的PCB变压器,适用于需要高效电源转换的应用场合。该变压器符合IEC 61558-2-6、DIN EN 61558-2-6和VDE 0570部分2-6的安全隔离标准。其独特的真空树脂模制结构不仅自熄灭至UL 94 V-0等级,还能够提供卓越的安全性和可靠性。主要应用于工业自动化、电力设备及通信系统等领域。

    技术参数


    输入数据
    - 输入电压:230 V
    - 频率范围:50 - 60 Hz
    - 空载损耗(典型值):1.5 W
    输出数据
    - 输出电压:24 V
    - 空载电压(约x倍数):1.25
    - 效率:74%
    - 功率:10.0 VA
    标准和安全
    - 认证:C-UL-US、ENEC 10 (VDE)
    - 短路强度:非短路保护
    - 防护等级:IP 00
    - 安全类别:准备II类
    - 最大环境温度:40 °C
    - 绝缘系统等级:VDE=B、UL=105
    - 测试电压:5000 V,50 Hz
    机械数据
    - 类型:封装式
    - 芯片类型:EI 48/16,8
    - 接线端子:印刷电路板用插针
    - 插针直径:0.8 mm
    - 重量:0.28 kg
    尺寸
    - 外形尺寸(长×宽):51.0 × 27.5 mm
    - 内部尺寸(长×宽):43.0 × 25.0 mm

    产品特点和优势


    VC 10/1/24 PCB变压器以其高效率和紧凑的设计而著称。该变压器不仅符合多项国际标准,还能在多种复杂环境中可靠运行。其独特的真空树脂模制技术使其具备优秀的自熄灭性能,达到UL 94 V-0等级,大大提高了产品的安全性和耐用性。此外,该产品还具有较高的绝缘等级,能够有效防止短路和其他电气故障,确保系统的稳定运行。

    应用案例和使用建议


    VC 10/1/24适用于各种需要电源转换的应用场合,如工业自动化设备、通信系统和电力控制装置等。例如,在自动化控制系统中,该变压器可以为各类传感器和执行机构提供稳定的电源支持,提高系统的整体性能和稳定性。对于使用此变压器的设计工程师,建议在进行设计时充分考虑散热问题,以避免长时间工作导致的过热现象。同时,建议在安装时严格遵循安装指南,确保良好的接触和固定。

    兼容性和支持


    VC 10/1/24 PCB变压器与大多数标准印刷电路板兼容,且无需额外的安装支架。厂商提供了详尽的技术文档和支持服务,包括产品手册、应用指南和技术咨询,确保用户能够充分利用产品的各项功能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 空载时输出电压异常 | 检查输入电压是否正常;确认连接是否正确;更换损坏的组件 |
    | 温度过高 | 降低负载;优化散热设计;检查是否有物理损坏 |
    | 运行时发出噪音 | 检查输入电压是否稳定;检查线路是否有电磁干扰 |

    总结和推荐


    VC 10/1/24 PCB变压器以其高效、紧凑和安全的特点,成为众多应用场合的理想选择。其优良的性能和可靠性使它在市场上具有较强的竞争力。因此,我们强烈推荐使用VC 10/1/24 PCB变压器,尤其是在需要高可靠性和高性能的场合。
    BLOCK Transformatoren-Elektronik GmbH
    Max-Planck-Straße 36-46
    27283 Verden
    Germany
    Phone +49 4231 678-0
    Fax +49 4231 678-177

VC 10/1/24参数

参数
变压器类型 -
额定功率 10VA
匝数比 -
频率范围 -
初级电压 230V(AC)
电感值 -
次级电压 24V(AC)
长*宽*高 51mm*43mm*34.6mm
安装方式 通孔安装

VC 10/1/24厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

VC 10/1/24数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 BLOCK TRANSFORMATOREN-ELEKTRONIK VC 10/1/24 VC 10/1/24数据手册

VC 10/1/24封装设计

查看详情并下载
Symbol
Footprint
3D Model
