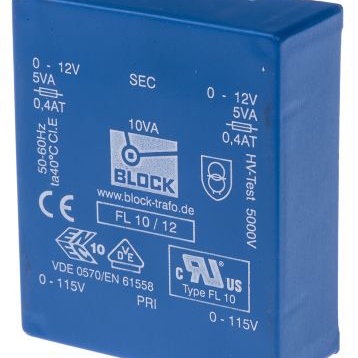

FL 10/12

产品分类: 其他变压器
产品描述: 115V(AC),230V(AC) 12V(AC) 10VA 通孔安装 68mm*22.8mm*57mm
供应商型号: 2017101
供应商: 海外现货
标准整包数: 1
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 FL 10/12

FL 10/12概述


    产品简介


    FL 低轮廓变压器(FL Range)系列属于安全隔离变压器,主要用于提供双电压输出以实现串联或并联连接。这类变压器以其紧凑的设计、出色的电气特性和高安全性而著称。其主要应用于工业自动化、仪器仪表以及任何需要稳定电源供应的场合。

    技术参数


    - 输入电压:2x115 V
    - 频率范围:50 - 60 Hz
    - 空载损耗(典型值):0.6 W 至 4.0 W
    - 输出电压及型号:根据具体型号分为多种输出电压选项,如 2x5 V、2x6 V 等。
    - 功率:2.0 VA 至 52.0 VA
    - 无负载电压(约 x 因子):1.12 至 1.35
    - 短路保护:非短路保护型
    - 防护等级:IP 00
    - 最大环境温度:40°C
    - 绝缘系统等级:VDE=E, UL=105
    - 测试电压:5000 V,50 Hz
    - 效率:66% 至 81%
    - 外形:封装式

    产品特点和优势


    FL 系列变压器具有以下显著特点和优势:
    1. 低轮廓设计:适用于空间受限的应用场景。
    2. 双电压输出:方便通过串联或并联方式灵活配置电压。
    3. 高可靠性:经过严格的安全认证,包括 IEC 61558-2-6 和 VDE 0570 等标准。
    4. 出色的电气特性:高效能,低损耗。
    5. 易于安装:采用焊接引脚,便于安装在电路板上。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于驱动小型电机和其他设备。
    - 仪器仪表:为各种传感器和显示单元提供稳定电源。
    - 通信设备:确保网络设备和其他通信设备的稳定运行。
    使用建议
    - 选择合适的型号:根据实际所需的输出电压和功率选择合适的型号。
    - 考虑散热:尽管具有较好的热性能,但在高负载情况下仍需注意散热问题。
    - 正确连接:确保所有电气连接牢固可靠,避免因接触不良引起的故障。

    兼容性和支持


    FL 系列变压器与大多数标准电路板兼容,支持多种输出电压配置。制造商提供了详尽的技术支持和售后服务,包括安装指导、维修服务和定期更新的技术文档。

    常见问题与解决方案


    1. 问题:变压器过热。
    - 解决方案:检查电路是否正确连接,并确保适当的散热措施。
    2. 问题:输出电压不稳定。
    - 解决方案:确认输入电压是否在规定范围内,同时检查是否有外部干扰。
    3. 问题:无法启动。
    - 解决方案:检查电源连接和电路板上的接线情况,必要时联系技术支持。

    总结和推荐


    FL 系列低轮廓变压器凭借其出色的设计和高性能,在多个应用领域表现出色。它不仅具备可靠的电气性能,而且结构紧凑,易于安装。鉴于其优异的表现,我们强烈推荐在需要高可靠性和稳定电源供应的场景中使用该系列产品。

FL 10/12参数

参数
匝数比 -
频率范围 -
初级电压 115V(AC),230V(AC)
电感值 -
次级电压 12V(AC)
变压器类型 -
额定功率 10VA
长*宽*高 68mm*22.8mm*57mm
安装方式 通孔安装

FL 10/12厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

FL 10/12数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 BLOCK TRANSFORMATOREN-ELEKTRONIK FL 10/12 FL 10/12数据手册

FL 10/12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 175.7887
5+ ¥ 168.426
10+ ¥ 161.3694
50+ ¥ 63.9869
100+ ¥ 62.0643
库存: 0
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
