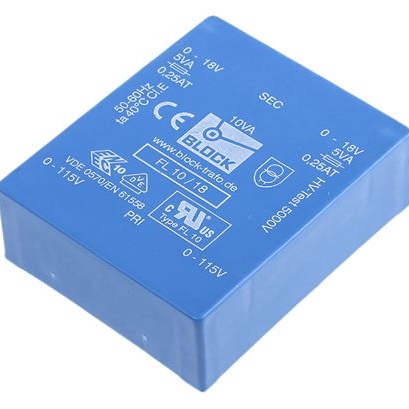

FL 10/18

产品分类: 其他变压器
产品描述: 115V(AC),230V(AC) 18V(AC) 10VA 通孔安装 68mm*22.8mm*57mm
供应商型号: 2017123
供应商: 海外现货
标准整包数: 1
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 FL 10/18

FL 10/18概述

    # FL 系列低轮廓变压器技术手册

    产品简介


    产品概述
    FL 系列低轮廓变压器(Flat Profile Transformer)是专为需要紧凑设计的应用而开发的高效能变压器。它采用真空环氧树脂灌封工艺,确保自我熄灭能力达到 UL 94 V-0 级别,满足各类安全标准。FL 系列变压器可以进行串联或并联连接,适合多种不同的输入电压和输出电压配置。
    应用领域
    FL 系列变压器广泛应用于各种工业和消费电子产品中,如电源供应系统、通信设备、医疗仪器、家用电器以及办公自动化设备等。

    技术参数


    基本规格
    - 型号:FL 2/.., FL 4/.., FL 6/.., FL 8/.., FL 10/.., FL 14/.., FL 18/.., FL 24/..
    - 输入电压:2x115 V
    - 频率范围:50 - 60 Hz
    - 无负载损耗(典型值):0.6 W - 1.6 W
    - 效率:66% - 77%
    输出规格
    - 输出电压:包括但不限于 2x5 V, 2x6 V, 2x8 V, 2x9 V, 2x12 V, 2x15 V, 2x18 V, 2x24 V 等
    - 功率:2.0 VA - 52.0 VA
    - 无负载电压系数:约 1.12 - 1.35
    其他

    技术参数


    - 空载电压(系数):1.12 - 1.35
    - 短路坚固性:非短路保护型
    - 保护等级:IP 00
    - 最大环境温度:40°C
    - 绝缘系统:VDE = E, UL = 105
    - 测试电压:5000 V,50 Hz
    - 重量:0.12 kg - 0.98 kg

    产品特点和优势


    特点
    1. 双二次绕组:适用于串联或并联连接。
    2. 低轮廓设计:高度仅为 17.6 mm - 35.8 mm。
    3. 真空环氧树脂封装:具有自熄灭能力,符合 UL 94 V-0 标准。
    4. 安全性高:符合 IEC 61558-2-6, DIN EN 61558-2-6, VDE 0570 第 2-6 部分标准。
    5. 紧凑尺寸:适合安装在狭小空间内。
    优势
    - 适应性强:多种输出电压和功率配置,满足不同应用需求。
    - 高可靠性:真空环氧树脂封装提供了卓越的防潮、防尘和抗震性能。
    - 易于集成:通过焊接引脚与 PCB 直接连接,便于安装和布线。

    应用案例和使用建议


    应用案例
    FL 系列变压器广泛应用于各种设备中,例如医疗设备、通信基站、汽车电子等。其高效的能量转换能力和紧凑的体积使其成为许多应用场景的理想选择。
    使用建议
    1. 选择合适型号:根据所需输出电压和功率选择合适的型号。
    2. 注意安装环境:确保安装环境温度不超过 40°C,避免高湿和尘埃环境。
    3. 合理布线:由于体积小巧,建议将变压器靠近 PCB 进行安装,以减少线路损耗。

    兼容性和支持


    兼容性
    FL 系列变压器可与其他标准电气设备轻松兼容,支持并联和串联连接。此外,其标准化的引脚布局使得安装更为便捷。
    支持和服务
    制造商提供详细的技术支持文档和在线技术支持服务,帮助用户快速解决在安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    问题1:变压器发出异常声音
    解决方案:检查是否有短路情况发生,如果发现短路应及时断开电源,并检查电路连接是否正确。
    问题2:输出电压不稳定
    解决方案:检查输入电压是否稳定,确保输入电压在规定的范围内。如果输入电压正常,则可能需要更换变压器。
    问题3:变压器过热
    解决方案:确保安装环境通风良好,避免在高温环境下长时间运行。如果仍然过热,请检查负载是否过大,并适当减小负载。

    总结和推荐


    综合评估
    FL 系列低轮廓变压器以其高效能、紧凑尺寸和多功能性在众多应用中表现出色。其严格的制造工艺和高标准的安全认证使其成为值得信赖的产品。
    推荐
    我们强烈推荐 FL 系列低轮廓变压器用于需要高性能和紧凑设计的应用场合。其广泛的输出电压和功率配置、良好的电气性能和可靠的机械结构使其成为市场上同类产品的佼佼者。

FL 10/18参数

参数
次级电压 18V(AC)
变压器类型 -
额定功率 10VA
匝数比 -
频率范围 -
初级电压 115V(AC),230V(AC)
电感值 -
长*宽*高 68mm*22.8mm*57mm
安装方式 通孔安装

FL 10/18厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

FL 10/18数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 BLOCK TRANSFORMATOREN-ELEKTRONIK FL 10/18 FL 10/18数据手册

FL 10/18封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 211.6119
5+ ¥ 206.969
10+ ¥ 202.5322
库存: 15
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 211.61
