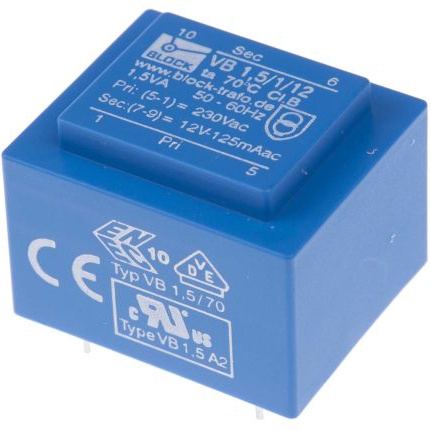

VB 1,5/1/12

产品分类: 其他变压器
产品描述: 230V(AC) 12V(AC) 1.5VA 通孔安装 32.3mm*27.3mm*23.8mm
供应商型号: 4209730
供应商: 海外现货
标准整包数: 1
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 VB 1,5/1/12

VB 1,5/1/12概述

    # 短路保护PCB变压器VB技术手册

    产品简介


    短路保护PCB变压器VB(以下简称“VB”)是一种专为电路板集成设计的小型化电源模块。它主要功能是将交流输入电压转换成稳定可靠的直流输出电压,并具有短路保护特性。VB广泛应用于需要稳定直流电源的场合,如工业控制、通信设备、智能家居系统等领域。

    技术参数


    以下是VB的主要技术规格和性能参数:
    输入
    - 额定输入电压:230Vac
    - 额定频率:50 - 60Hz
    输出
    - 额定输出电压:
    - 单输出:6Vac, 8Vac, 9Vac, 12Vac, 15Vac, 18Vac, 24Vac
    - 双输出:2x6Vac, 2x8Vac, 2x9Vac, 2x12Vac, 2x15Vac, 2x18Vac, 2x24Vac
    - 额定功率范围:0.35VA - 3.2VA
    - 空载电压(大约x因子):根据型号不同而异
    - 空载损耗(典型值):0.90W - 1.95W
    - 效率:30% - 58%
    工作环境
    - 最大环境温度:70°C(部分型号在50°C)
    - 保护等级:IP 00
    - 绝缘系统等级:VDE=B, UL=class 105/130
    - 安全等级:II类
    - 短路强度:内置短路保护
    认证标准
    - 符合VDE 0570 Teil 2-1, DIN EN 61558-2-1, IEC 61558-2-1, UL 5085-1/-2, CSA 22.2 No.66, ENEC 10 (VDE)标准
    - 安全隔离变压器认证:VDE 0570 Teil 2-6, DIN EN 61558-2-6, IEC 61558-2-6, UL 5085-1/-2, CSA 22.2 No.66

    产品特点和优势


    1. 最小尺寸下的高输出能力:VB系列在保证高输出能力的同时保持了紧凑的尺寸,非常适合空间受限的应用场景。
    2. 固有的短路保护:内置短路保护机制,确保在异常情况下能够安全断开,提高了产品的可靠性和安全性。
    3. 双输出电压选择:可选择单输出或双输出电压配置,满足不同应用需求。
    4. 高温环境适应性强:设计用于承受高达70°C的工作环境,某些型号在特定条件下甚至可以承受更高温度。
    5. 高度可靠的封装技术:采用XtraDenseFill树脂封装技术,提供永久防腐蚀、高绝缘值和最大电气可靠性。

    应用案例和使用建议


    应用案例
    - 工业控制:用于PLC系统的电源供应。
    - 通信设备:为路由器和交换机等网络设备提供稳定电源。
    - 智能家居系统:为各类智能终端设备供电。
    使用建议
    1. 在选择具体型号时,需考虑输出电压和功率需求,确保符合应用要求。
    2. 尽量避免长时间处于高温环境下工作,以延长使用寿命。
    3. 考虑到其短路保护特性,在连接负载时注意避免短路发生。

    兼容性和支持


    - 兼容性:VB系列适合多种电子设备和系统,特别是那些对电源稳定性有较高要求的应用。
    - 支持和服务:厂商提供详尽的技术文档、客户支持和售后服务,帮助用户更好地使用和维护产品。

    常见问题与解决方案


    常见问题及解决方法
    1. 问:产品出现过热现象?
    - 解决方法:检查工作环境是否超出最高允许温度范围,适当增加散热措施或降低负载。
    2. 问:输出电压不稳定?
    - 解决方法:检查输入电压是否正常,确认接线无误,如问题仍存在请联系技术支持。
    3. 问:无法正常启动?
    - 解决方法:检查电路是否有短路情况,重新进行连接测试;如有必要请更换新设备。

    总结和推荐


    综上所述,短路保护PCB变压器VB以其高效率、优异的安全性和可靠性,成为众多应用场景的理想选择。它不仅适用于工业自动化、通信设备等专业领域,也适用于智能家居、消费电子等日常生活场景。因此,我们强烈推荐这款产品给需要高质量直流电源的用户。

VB 1,5/1/12参数

参数
频率范围 -
初级电压 230V(AC)
电感值 -
次级电压 12V(AC)
变压器类型 -
额定功率 1.5VA
匝数比 -
长*宽*高 32.3mm*27.3mm*23.8mm
安装方式 通孔安装

VB 1,5/1/12厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

VB 1,5/1/12数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 BLOCK TRANSFORMATOREN-ELEKTRONIK VB 1,5/1/12 VB 1,5/1/12数据手册

VB 1,5/1/12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 53.8733
5+ ¥ 53.8733
10+ ¥ 48.2705
20+ ¥ 48.2705
50+ ¥ 48.2705
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 53.87
