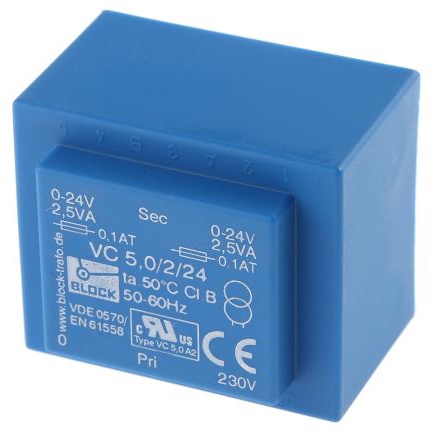

VC 5/2/24

产品分类: 其他变压器
产品描述: 230V(AC) 24V(AC) 5VA 通孔安装 44mm*33mm*37mm
供应商型号: VC 5/2/24
供应商: 国内现货
标准整包数: 1
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 VC 5/2/24

VC 5/2/24概述

    电子元器件产品技术手册

    产品简介


    VC 16/2/18 印刷电路板变压器
    本系列的VC印刷电路板变压器以其最小化尺寸而著称,在提供高功率的同时实现了紧凑的设计。适用于需要高性能变压器的各种工业和消费电子产品,如通信设备、医疗设备及家庭自动化系统。

    技术参数


    | 参数 | 典型值 |

    | 输入电压 | 230 V |
    | 频率范围 | 50 - 60 Hz |
    | 空载损耗 | 1.8 W |
    | 输出电压 | 见输出电压标识 |
    | 空载电压(约) | 1.24 |
    | 功率 | 16.0 VA |
    | 认证标志 | C-UL-US, ENEC 10 (VDE) |
    | 短路强度 | 非短路防护 |
    | 保护等级(IP) | IP 00 |
    | 安全等级 | II |
    | 最大环境温度 | 40 °C |
    | 绝缘系统等级 | VDE=B, UL=105 |
    | 测试电压 | 5000 V, 50 Hz |
    | 效率 | 76 % |
    | 结构类型 | 封装式 |
    | 磁芯类型 | EI 54/18.8 |
    | 引脚类型 | 用于PCB焊接针 |
    | 引脚直径 | 0.8 mm |
    | 尺寸(A/B/C/D) | 57/48/39/30 mm |
    | 尺寸(E/F/G/H) | 30/20/5/5 mm |
    | 重量 | 0.42 kg |

    产品特点和优势


    1. 最小化设计:在确保高功率输出的同时,实现了极为紧凑的外形尺寸,特别适合空间有限的应用场景。
    2. 安全认证:产品通过多项国际标准认证(IEC 61558-2-6、DIN EN 61558-2-6等),确保了使用的安全性与可靠性。
    3. 封装式结构:采用真空树脂模制,使得产品具备良好的防潮和防火能力(UL 94 V-0认证),非常适合恶劣环境下的使用。

    应用案例和使用建议


    应用案例:
    - 通信设备:用于小型通信模块的电源转换。
    - 医疗设备:为精密医疗器械提供稳定的电源。
    - 家庭自动化:作为智能家居系统的电源组件。
    使用建议:
    - 在安装时需确保变压器处于适当的通风环境中,避免高温影响性能。
    - 确保连接的线路正确无误,防止短路发生。
    - 对于特殊应用场景,如高压环境或特殊频率需求,需进行定制化设计。

    兼容性和支持


    - 该系列产品具有多种输出电压和功率选项,可灵活适应不同设备的需求。
    - 所有型号均符合IEC和EN标准,并获得了C-UL-US、ENEC 10 (VDE)等国际认证。
    - 厂商提供了详尽的技术文档和客户支持,以协助用户完成设备选型和应用开发。

    常见问题与解决方案


    1. Q: 产品如何进行安装?
    - A: 产品通常通过引脚焊接于PCB上,确保焊接牢固且接触良好。
    2. Q: 如何测试产品的性能?
    - A: 使用适当的测量仪器(如万用表和示波器)进行测试,确保空载损耗和负载能力满足要求。
    3. Q: 如何应对过热问题?
    - A: 加强散热措施,确保工作环境温度不超过规定限值。

    总结和推荐


    综上所述,VC 16/2/18印刷电路板变压器凭借其紧凑的设计、强大的性能以及安全可靠的特性,在多个应用领域表现出色。尤其适合对空间有限且要求高可靠性的应用场景。强烈推荐给那些寻求高性能电源解决方案的专业用户。

VC 5/2/24参数

参数
额定功率 5VA
匝数比 -
频率范围 -
初级电压 230V(AC)
电感值 -
次级电压 24V(AC)
变压器类型 -
长*宽*高 44mm*33mm*37mm
安装方式 通孔安装

VC 5/2/24厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

VC 5/2/24数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 BLOCK TRANSFORMATOREN-ELEKTRONIK VC 5/2/24 VC 5/2/24数据手册

VC 5/2/24封装设计

查看详情并下载
Symbol
Footprint
3D Model
