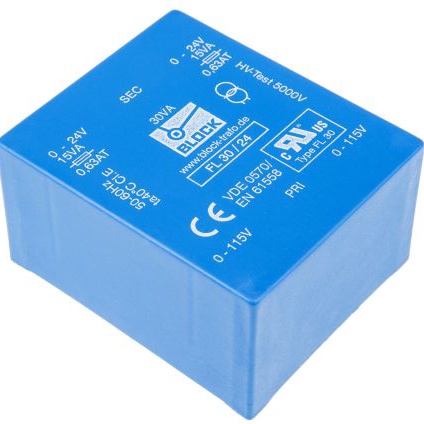

FL 30/24

产品分类: 其他变压器
产品描述: 115V(AC),230V(AC) 24V(AC) 30VA 通孔安装 68mm*35.8mm*57mm
供应商型号: 2017454
供应商: 欧时
标准整包数: 1
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 FL 30/24

FL 30/24概述

    #

    产品简介


    产品名称:低轮廓变压器FL系列
    低轮廓变压器(FL Series)是一种专门设计用于需要紧凑尺寸和高效率的电源转换场合的变压器。其典型的应用领域包括工业控制、通信设备、LED照明系统以及各类消费电子产品。FL系列变压器采用双绕组结构,支持串联或并联连接,以满足不同的电压需求。此外,这些变压器具有优良的安全标准认证,符合IEC 61558-2-6、DIN EN 61558-2-6以及VDE 0570 Part 2-6等相关安全规范。

    技术参数


    基本规格
    - 输入电压:2x115V
    - 频率范围:50-60Hz
    - 输出电压/订单编号:多个可选电压值,例如2x5V、2x6V等
    - 无负载损耗:根据型号不同,范围在0.6W到4.0W之间
    - 功率:2VA至52VA
    - 防护等级:IP 00
    - 安全类别:II类
    - 最大环境温度:40°C
    - 绝缘等级:VDE=E, UL=105
    - 耐压测试:5000V,50Hz
    - 效率:66%至81%
    - 封装类型:封装式(encapsulated)
    尺寸和重量
    - 不同型号的尺寸和重量有所不同,具体见表格

    产品特点和优势


    1. 紧凑的设计:FL系列变压器具有低轮廓设计,适合空间有限的应用场景。
    2. 多样的输出选项:能够提供多种不同的输出电压组合,适应广泛的电压需求。
    3. 高安全性:通过多项国际安全标准认证,如UL、ENEC和VDE等。
    4. 良好的散热性能:采用真空浇注环氧树脂制造,确保稳定运行。
    5. 多种安装方式:提供焊针以方便安装在印刷电路板上。

    应用案例和使用建议


    应用案例
    1. 工业控制系统:FL系列变压器广泛应用于各种工业控制系统,如自动化生产线。
    2. 通信设备:适合于通信设备,如路由器和交换机等。
    3. LED照明系统:为LED照明提供稳定的电源转换。
    使用建议
    - 确保输入电压符合规定的范围,避免过载导致损坏。
    - 考虑到散热问题,建议使用散热片或其他散热装置以提高运行稳定性。
    - 在设计PCB布局时,合理安排其他电子元件的位置,避免干扰。

    兼容性和支持


    FL系列变压器与其他标准电子元器件兼容性良好,适用于广泛的系统集成场景。制造商提供详尽的技术支持文档和售后服务,用户可以通过官方渠道获取相关技术支持。

    常见问题与解决方案


    问题1:如何选择合适的输出电压?
    解决方案:参考产品型号命名规则,通过输出电压参数(如FL 2/5代表2x5V)选择合适的输出电压。
    问题2:设备发热严重怎么办?
    解决方案:检查散热措施是否到位,考虑增加散热片或改善散热路径。
    问题3:设备无法正常启动?
    解决方案:检查输入电压是否正确,确认接线无误。如果仍然无法启动,联系技术支持寻求帮助。

    总结和推荐


    低轮廓变压器FL系列凭借其紧凑设计、多样化输出选项和高安全性等优点,在众多应用场合中表现出色。对于需要高效率、可靠性的工业和消费电子领域,该系列产品是一个理想的选择。我们强烈推荐该系列变压器给那些追求高效、安全电源解决方案的用户。

FL 30/24参数

参数
次级电压 24V(AC)
变压器类型 -
额定功率 30VA
匝数比 -
频率范围 -
初级电压 115V(AC),230V(AC)
电感值 -
长*宽*高 68mm*35.8mm*57mm
安装方式 通孔安装

FL 30/24厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

FL 30/24数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 BLOCK TRANSFORMATOREN-ELEKTRONIK FL 30/24 FL 30/24数据手册

FL 30/24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 24.5941 ¥ 207.8198
5+ $ 24.0541 ¥ 203.2571
10+ $ 23.5399 ¥ 198.9117
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 207.81
