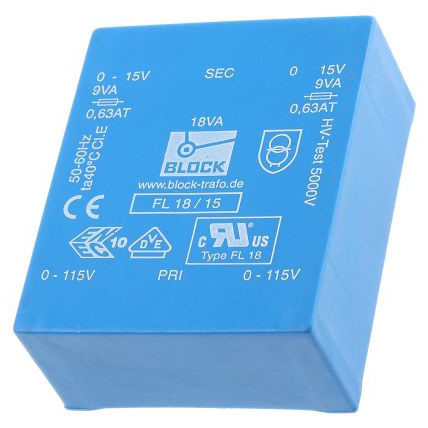

FL 18/15

产品分类: 其他变压器
产品描述: 115V(AC),230V(AC) 15V(AC) 18VA 通孔安装 68mm*27.6mm*57mm
供应商型号: 2017274
供应商: 海外现货
标准整包数: 1
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 FL 18/15

FL 18/15概述

    # 低轮廓变压器FL系列技术手册

    产品简介


    低轮廓变压器FL系列是一种适用于多种应用场景的低轮廓设计电源转换器。它具有双二次绕组,可用于串联或并联连接。低轮廓设计使该产品在空间有限的应用环境中显得尤为合适。该系列产品通过真空环氧树脂灌封工艺(自熄灭材料,符合UL 94 V-0标准)增强了安全性。FL系列变压器遵循IEC 61558-2-6、DIN EN 61558-2-6和VDE 0570第2-6部分的安全隔离标准。

    技术参数


    基本规格
    - 输入电压:2x115 V
    - 频率范围:50 - 60 Hz
    性能参数
    - 输出电压:根据不同型号提供多种选择,例如2x5 V至2x24 V。
    - 工作温度范围:最大环境温度为40°C。
    - 功率:从2.0 VA到52.0 VA不等。
    - 空载损耗:范围从0.6 W到4.0 W。
    - 短路强度:不具备短路保护功能。
    - 防护等级:IP 00。
    - 安全等级:II类。
    - 绝缘系统等级:VDE=E, UL=105。
    - 测试电压:5000 V, 50 Hz。
    - 效率:范围从66%到81%。
    - 灌封类型:封装式。
    尺寸及重量
    - 具体尺寸和重量随型号不同而变化,详见下表。

    | 型号 | 尺寸A/B/C/D (mm) | 尺寸E/F/G/H (mm) | 尺寸I/J/K/L (mm) | 尺寸M/N/O/P (mm) | 重量 (kg) |
    |
    | FL 18/8 | 68/57/27.6/62.5 | 50/45/11.5/5.5 | 15/16/26/10 | 0.8/-/-/2.5 | 0.38 |

    产品特点和优势


    FL系列变压器具有以下独特功能和优势:
    - 双二次绕组设计,支持多种输出电压配置,提高了灵活性。
    - 低轮廓设计适合空间受限的安装环境。
    - 自熄灭的真空环氧树脂灌封工艺,提高安全性和可靠性。
    - 符合多项国际安全标准(如IEC 61558-2-6)。

    应用案例和使用建议


    应用案例
    FL系列变压器广泛应用于家用电器、医疗设备、通信设备和工业控制系统等。尤其在需要低功耗、小体积且高度可靠的应用场合。
    使用建议
    - 确保正确连接输入电压和输出负载以避免过载和损坏。
    - 选择合适的型号根据实际需求选择恰当的输出电压和功率等级。
    - 为了延长使用寿命,建议将设备工作在额定的工作温度范围内。

    兼容性和支持


    FL系列变压器具有良好的兼容性,适用于多种电路板安装环境。制造商提供了全面的支持,包括技术咨询、故障排除指导和售后服务等。

    常见问题与解决方案



    常见问题与解决方案


    1. 问题:如何确保正确连接?
    - 解决方法:仔细阅读用户手册,按照指定的输入电压和输出负载进行接线。
    2. 问题:变压器过热怎么办?
    - 解决方法:检查是否有过载现象,确保工作在规定的温度范围内。
    3. 问题:无法启动设备怎么办?
    - 解决方法:检查输入电压是否符合要求,检查连接线是否松动或断开。

    总结和推荐


    FL系列低轮廓变压器凭借其灵活的输出电压选项、紧凑的设计以及良好的安全特性,在多个应用领域展现出色的性能。该系列变压器不仅满足了严格的安全标准,还具备较高的性价比。总的来说,FL系列变压器是一款值得推荐的产品,适用于各种空间受限且对可靠性要求高的应用场景。

FL 18/15参数

参数
变压器类型 -
额定功率 18VA
匝数比 -
频率范围 -
初级电压 115V(AC),230V(AC)
电感值 -
次级电压 15V(AC)
长*宽*高 68mm*27.6mm*57mm
安装方式 通孔安装

FL 18/15厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

FL 18/15数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 BLOCK TRANSFORMATOREN-ELEKTRONIK FL 18/15 FL 18/15数据手册

FL 18/15封装设计

查看详情并下载
Symbol
Footprint
3D Model
