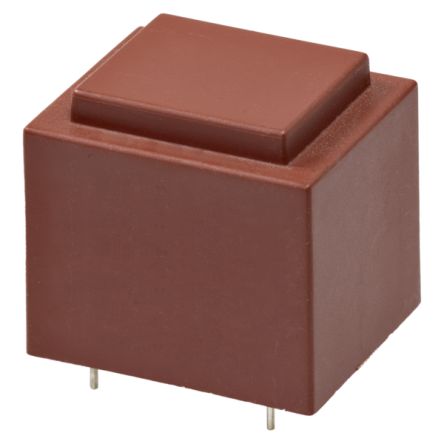

VB 2,0/1/18

产品分类: 其他变压器
产品描述: 230V(AC) 18V(AC) 2VA 通孔安装 32.3mm*27.3mm*26.8mm
供应商型号: 7320373
供应商: 海外现货
标准整包数: 1
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 VB 2,0/1/18

VB 2,0/1/18概述

    电子元器件产品技术手册:短路保护型PCB变压器VB

    1. 产品简介


    本产品是BLOCK公司生产的短路保护型PCB变压器VB系列,提供多种型号以适应不同的输出电压需求。这些变压器被广泛应用于电压调整、简单的电气隔离及安全隔离等方面。由于其卓越的设计,产品能够适用于高环境温度条件,确保了在各种恶劣环境下也能稳定运行。

    2. 技术参数


    | 参数 | 规格 |

    | 输入电压 | 230 Vac |
    | 输出电压 | 6 - 2 x 24 Vac |
    | 额定功率 | 0.35 - 3.2 VA |
    | 绝缘等级 | B类 |
    | 最大环境温度 | 70 °C (部分型号为50 °C) |
    | 效率 | 最高达58% |
    | 保护等级 | IP 00 |

    3. 产品特点和优势


    - 最小尺寸,高输出:在保证高效输出的同时,占用极小的电路板空间。
    - 固有的短路保护:减少外部电路设计的复杂度,提高系统的可靠性和安全性。
    - 双重输出电压:可并联或串联连接,满足更广泛的应用需求。
    - 高温适应能力:专门设计用于高环境温度下的稳定运行。
    - 永久防腐蚀,高绝缘值和最大电气可靠性:采用XtraDenseFill树脂封装,提高了长期使用的可靠性。

    4. 应用案例和使用建议


    - 作为主电源变压器:适用于调整输入电压至适当的水平,且符合IEC 61558-2-1标准。
    - 安全隔离变压器:特别适用于医疗设备等对电气隔离要求较高的场合。
    - 使用建议:建议在设计电路时考虑冗余和备用系统,以应对可能的异常情况,如过热或短路。

    5. 兼容性和支持


    - 兼容性:本系列产品经过严格测试,确保与多种其他电子元件和设备兼容。
    - 支持:BLOCK公司提供详尽的技术文档和支持服务,确保客户能充分利用产品的所有特性。

    6. 常见问题与解决方案


    - 问题1:效率低于预期
    - 解决方案:检查电路设计,确保负载在额定范围内。必要时可调整变压器型号。
    - 问题2:输出电压不稳定
    - 解决方案:检查输入电压波动情况,确认连接正确无误。如需进一步帮助,请联系技术支持。
    - 问题3:过热现象
    - 解决方案:降低环境温度,确保通风良好。如问题依旧,请参考使用说明书中的过热保护措施。

    7. 总结和推荐


    综上所述,BLOCK公司的短路保护型PCB变压器VB系列凭借其紧凑的设计、出色的电气特性和高可靠性,在众多应用场合中表现优异。特别是针对高环境温度和复杂电路设计的应用场景,这一系列变压器尤为适用。强烈推荐该系列产品用于需要高精度电压调整和电气隔离的项目中。

VB 2,0/1/18参数

参数
电感值 -
次级电压 18V(AC)
变压器类型 -
额定功率 2VA
匝数比 -
频率范围 -
初级电压 230V(AC)
长*宽*高 32.3mm*27.3mm*26.8mm
安装方式 通孔安装

VB 2,0/1/18厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

VB 2,0/1/18数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 BLOCK TRANSFORMATOREN-ELEKTRONIK VB 2,0/1/18 VB 2,0/1/18数据手册

VB 2,0/1/18封装设计

查看详情并下载
Symbol
Footprint
3D Model
