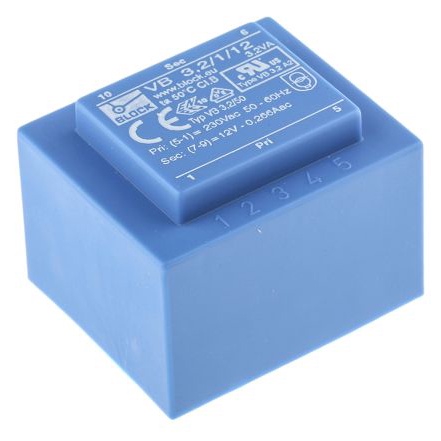

VB 3,2/1/12

产品分类: 其他变压器
产品描述: 230V(AC) 12V(AC) 3.2VA 通孔安装 41mm*35mm*30.8mm
供应商型号: 4209752
供应商: 海外现货
标准整包数: 1
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 VB 3,2/1/12

VB 3,2/1/12概述

    短路保护型PCB变压器(VB系列)技术手册

    1. 产品简介


    短路保护型PCB变压器(VB系列)是专为印制电路板设计的小型化高功率密度电源转换装置。主要功能包括电压调整、简单电气隔离以及安全隔离。这些变压器广泛应用于工业控制、电信设备、自动化系统、仪器仪表以及其他需要高效、可靠电源转换的应用领域。

    2. 技术参数


    | 参数名称 | 规格范围 |

    | 输入电压 | 230Vac |
    | 额定输出电压 | 6 Vac, 8 Vac, 9 Vac, 12 Vac, 15 Vac, 18 Vac, 24 Vac, 双输出(2x6 Vac, 2x8 Vac, 2x9 Vac, 2x12 Vac, 2x15 Vac, 2x18 Vac, 2x24 Vac) |
    | 额定功率 | 0.35 VA - 3.2 VA |
    | 工作频率 | 50 - 60 Hz |
    | 最大环境温度 | 70 °C |
    | 效率 | 最高58% |
    | 绝缘等级 | B级 |
    | 无负载电压增益 | 1.4 - 1.8倍 |
    | 无负载损耗 | 0.80 W - 1.95 W |
    | 认证标准 | VDE, UL 5085-1/-2, CSA 22.2 No.66, IEC 61558-2-1/-6 |

    3. 产品特点和优势


    - 最小尺寸:尽管体积小巧,但能提供较高的输出功率。
    - 固有的短路保护:具备自我保护机制,能够有效避免短路损害。
    - 多输出电压选项:支持单路或双路输出,适用于多种电压需求。
    - 高温适应性:设计可适应高达70°C的环境温度,特别适用于恶劣的工作条件。
    - 永久防腐蚀保护:采用XtraDenseFill树脂封装技术,确保高绝缘性能及电气可靠性。
    - 双重壳体设计:采用2腔技术设计,进一步增强电磁屏蔽效果。

    4. 应用案例和使用建议


    - 工业控制:适用于电机控制、驱动器等场合,用于实现精确的电压调节。
    - 电信设备:在电信网络中提供稳定可靠的电源,确保通信设备正常运行。
    - 自动化系统:集成于自动化生产线,提供精准的电源供给,提升系统稳定性。

    使用建议:
    - 在安装时确保正确接线,遵循制造商提供的电气图进行连接。
    - 注意环境温度限制,避免在超出最大额定温度的环境中长时间使用。
    - 定期检查连接点的紧固情况,防止因接触不良导致故障。

    5. 兼容性和支持


    - 兼容性:与市面上常见的电子元器件和其他设备高度兼容,易于集成。
    - 厂商支持:提供详细的用户手册、安装指南和技术支持服务,帮助用户解决使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动 | 检查输入电源是否符合要求;检查内部接线是否正确。|
    | 输出电压异常 | 检查负载情况,确保在额定范围内;重新确认输入电压。|

    7. 总结和推荐


    综上所述,短路保护型PCB变压器(VB系列)具有高效、可靠的特点,在多种应用领域展现出卓越的表现。其独特的短路保护、高温适应能力和紧凑的设计使其在市场上具有极强的竞争力。对于需要高性能电源转换的应用,我们强烈推荐使用这款产品。
    本文对短路保护型PCB变压器(VB系列)进行了详细的技术参数解析、产品特点分析以及应用场景说明,希望能为您的选型决策提供有价值的参考。

VB 3,2/1/12参数

参数
初级电压 230V(AC)
电感值 -
次级电压 12V(AC)
变压器类型 -
额定功率 3.2VA
匝数比 -
频率范围 -
长*宽*高 41mm*35mm*30.8mm
安装方式 通孔安装

VB 3,2/1/12厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

VB 3,2/1/12数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 BLOCK TRANSFORMATOREN-ELEKTRONIK VB 3,2/1/12 VB 3,2/1/12数据手册

VB 3,2/1/12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 74.263
10+ ¥ 69.3121
25+ ¥ 68.0744
50+ ¥ 68.0744
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 74.26
