430156130736

产品分类: 轻触开关
厂牌: WURTH
产品描述: 12V(DC) 关-瞬时 SPST-NO 3.6N 200000Cycles 250μm 13mm 通孔安装 6.2mm(长度)*6.2mm(宽度)
供应商型号: 2402404
供应商: element14
标准整包数: 10

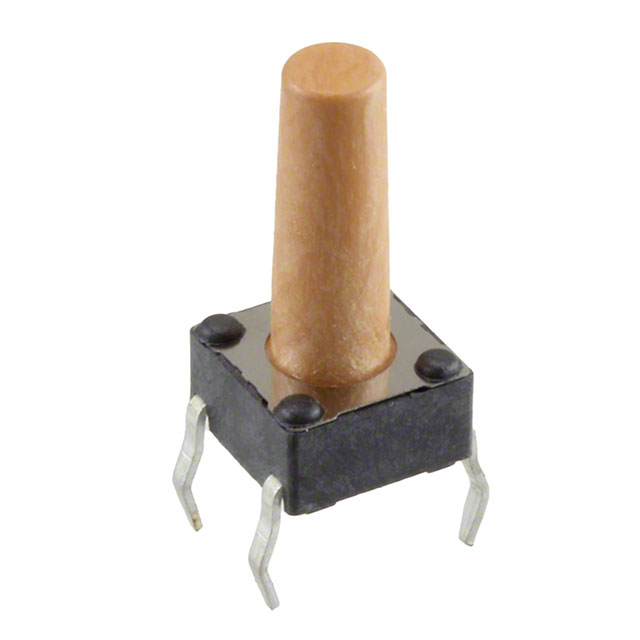

WURTH 轻触开关 430156130736

430156130736概述

    文章标题:WS-TATV 6x6mm Switch, THT版本技术手册详解

    1. 产品简介


    WS-TATV 6x6mm Switch, THT版本 是一款由 Würth Elektronik 生产的按钮开关,适用于各种电子设备。它具备出色的耐用性和可靠性,能够广泛应用于通用电子产品。此外,根据手册内容,该产品仅适用于一般用途的电子产品设计,不应直接用于可能对人类造成损害或伤害的应用场景。

    2. 技术参数


    - 额定值: 50mA, 12VDC
    - 接触电阻:
    - 初始状态:最大100毫欧姆
    - 寿命测试后:最大2欧姆
    - 绝缘电阻: 最小100兆欧姆 (500VDC)
    - 介电强度: 250VAC持续1分钟
    - 行程: 0.25 ± 0.2 mm / - 0.1 mm
    - 反弹时间: 最大10毫秒
    - 材料:
    - 外壳:不锈钢
    - 按钮柱:LCP UL 94V-0(黑色)
    - 框架:PA9T UL 94V-0(黑色)
    - 触点:不锈钢镀银
    - 端子:黄铜镀银
    - 焊接信息:
    - 波峰焊接:260°C, 最大10秒
    - 手动焊接:温度不高于350°C,持续时间不超过3秒
    - 环境条件:
    - 存储条件:-40°C至+85°C
    - 工作条件:-40°C至+85°C
    - 合规性: 无铅,符合RoHS标准,符合Reach法规

    3. 产品特点和优势


    WS-TATV 6x6mm Switch 具有以下独特功能和优势:
    - 高耐久性: 采用不锈钢材质的触点和按钮柱,确保长时间使用不会出现磨损现象。
    - 优良的电气特性: 低接触电阻和高绝缘电阻使该开关在各种电路中都能稳定运行。
    - 广泛的温度适应性: 能够在极端温度下正常工作,适用于多种环境。
    - 可靠的操作性能: 10毫秒的最大反弹时间保证了操作的一致性和可靠性。
    - 环保材料: 符合RoHS和Reach标准,符合现代电子产品环保要求。

    4. 应用案例和使用建议


    WS-TATV 6x6mm Switch 广泛应用于各种消费类电子产品、工业控制装置、汽车控制系统等。在实际应用中,应注意以下几点:
    - 环境温度管理: 尽管该开关能够在较宽的温度范围内工作,但在极端条件下(如极低温或高温)应进行适当的热保护。
    - 正确安装: 在波峰焊接时,温度和时间应严格控制以避免损坏开关。
    - 合理布线: 在PCB布局设计时,考虑开关与其它电子元件之间的间距和排列,以减少电磁干扰。

    5. 兼容性和支持


    该产品兼容于大多数THT工艺的PCB布局设计,可以轻松集成到现有电路板上。Würth Elektronik 提供了详尽的技术文档和客户支持服务,包括快速响应的咨询热线、在线技术支持和定期的产品更新信息。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关接触不良 | 检查接触点是否有污垢或腐蚀;清洁或更换触点 |
    | 弹簧力不足 | 更换弹簧或调整弹簧的位置 |
    | 温度范围外失效 | 在极端环境下使用外部温度控制器或导热材料 |

    7. 总结和推荐


    WS-TATV 6x6mm Switch 是一款高质量、多功能的按钮开关,适合于多种电子设备应用。凭借其卓越的电气特性和广泛的温度适应性,该产品在市场上具有很强的竞争力。总体而言,我们非常推荐使用这款开关,尤其是在需要稳定性和可靠性高的场合。

430156130736参数

参数
机械寿命 200000Cycles
操作力 3.6N
开关功能 关-瞬时
开关配置 SPST-NO
电流额定值 -
电压额定值 12V(DC)
执行器高度 13mm
执行器行程 250μm
长*宽*高 6.2mm(长度)*6.2mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

430156130736厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

430156130736数据手册

厂牌 PDF简要描述 下载
WURTH 轻触开关 WURTH 430156130736 430156130736数据手册

430156130736封装设计

查看详情并下载
Symbol
Footprint
3D Model
