643240100404

产品分类: 圆形连接器
厂牌: WURTH
产品描述:
供应商型号: 4168223
供应商: 海外现货
标准整包数: 1

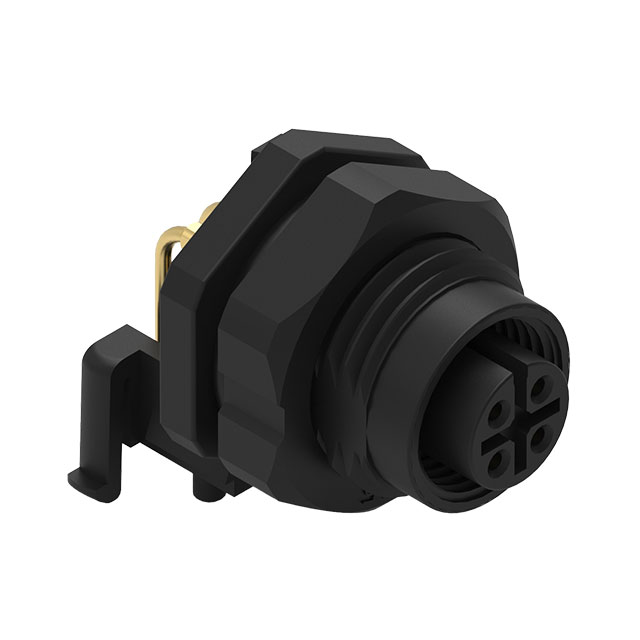

WURTH 圆形连接器 643240100404

643240100404概述

    # WR-CIRC M12 Screw - Coding A - Panel PCB Technical Overview

    1. 产品简介


    WR-CIRC M12螺钉连接器是一种专为通用电子设备设计的面板安装式连接器,具有面板与PCB兼容的双重用途。其设计简单可靠,主要功能在于提供高效的电气连接,广泛应用于工业自动化、通讯设备、医疗仪器以及消费电子等领域。通过编码A的设计识别码,该系列连接器可轻松实现与其他标准M12接口设备的互操作性。

    2. 技术参数


    以下为WR-CIRC M12螺钉连接器的关键技术规格和性能指标:
    | 参数 | 规格 |

    | 面板厚度 | 4.5 mm 最大 |
    | 面板螺母拧紧扭矩 | 1 - 1.4 N·m |
    | 面板螺母螺纹 | M16 |
    | PCB厚度 | 1.6 mm |
    | 极性 | 4 |
    | 性别 | 女性 |
    | 编码 | A |
    | 耐久性 | 100次插拔循环 |
    | 绝缘材料 | PA66 |
    | 绝缘材料阻燃等级 | UL94 V-0 |
    | 绝缘颜色 | 黑色 |
    | 接触材料 | 铜合金 |
    | 接触电镀 | 金镀层 |
    | 壳体材料 | PA66 |
    | 工作温度范围 | -40°C 至 +90°C |
    | 防护等级(IP) | IP68 |
    | 额定电流 | 5 A |
    | 工作电压 | 250 V |
    | 接触电阻 | 初始值 ≤10 mΩ |
    | 耐压测试(1分钟) | 1400 V AC |
    | 绝缘电阻 | ≥100 MΩ |
    | RoHS符合性 | 符合 |
    | REACH符合性 | 合规或已声明 |
    | cULus认证编号 | E522986 |

    3. 产品特点和优势


    - 耐用性强:支持高达100次的插拔循环,适合长期稳定运行环境。
    - 防护等级高:IP68等级确保优异的防水防尘能力,特别适用于恶劣工作环境。
    - 材质可靠:采用PA66绝缘材料和金镀接触件,具备卓越的机械强度和抗腐蚀性能。
    - 应用广泛:兼容多种设备和行业标准,如工业自动化、医疗电子和通信设备。
    - 可靠性保障:通过严格的国际标准测试,确保在各种复杂环境下性能稳定。

    4. 应用案例和使用建议


    应用案例
    - 工业自动化设备中的传感器连接。
    - 医疗设备中稳定的信号传输。
    - 通信设备中的高速数据传输。
    使用建议
    1. 在安装过程中应避免对连接器施加过度压力,以免造成损坏。
    2. 确保螺母拧紧力矩适中,建议在1-1.4 N·m之间。
    3. 定期检查连接器状态,确保良好的密封性和接触性能。
    4. 在户外使用时需额外考虑UV保护措施。

    5. 兼容性和支持


    WR-CIRC M12螺钉连接器与标准M12接口设备完全兼容,可通过其编码A快速识别。厂商提供详细的包装和技术文档支持,并通过PPAP程序确保产品符合特定行业需求。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查螺母拧紧力矩是否达标 |
    | 密封性差 | 更换新的密封圈并重新安装 |
    | 插拔次数不足 | 确保安装环境符合设计要求 |

    7. 总结和推荐


    综上所述,WR-CIRC M12螺钉连接器凭借其高可靠性、广泛的适用性和出色的性能表现,在众多行业中展现出强大的竞争优势。我们强烈推荐这款产品用于需要高效、稳定电气连接的应用场景。然而,在特殊安全相关或高可靠性要求的环境中使用前,需咨询厂商并进行充分评估。

643240100404参数

参数
外壳材料 -
针脚数 -
触头镀层 - 配接 -
类型 -
颜色 -
端接 -
额定电流 -
安装方式 面板安装
包装方式 托盘

643240100404厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

643240100404数据手册

厂牌 PDF简要描述 下载
WURTH 圆形连接器 WURTH 643240100404 643240100404数据手册

643240100404封装设计

查看详情并下载
Symbol
Footprint
3D Model
